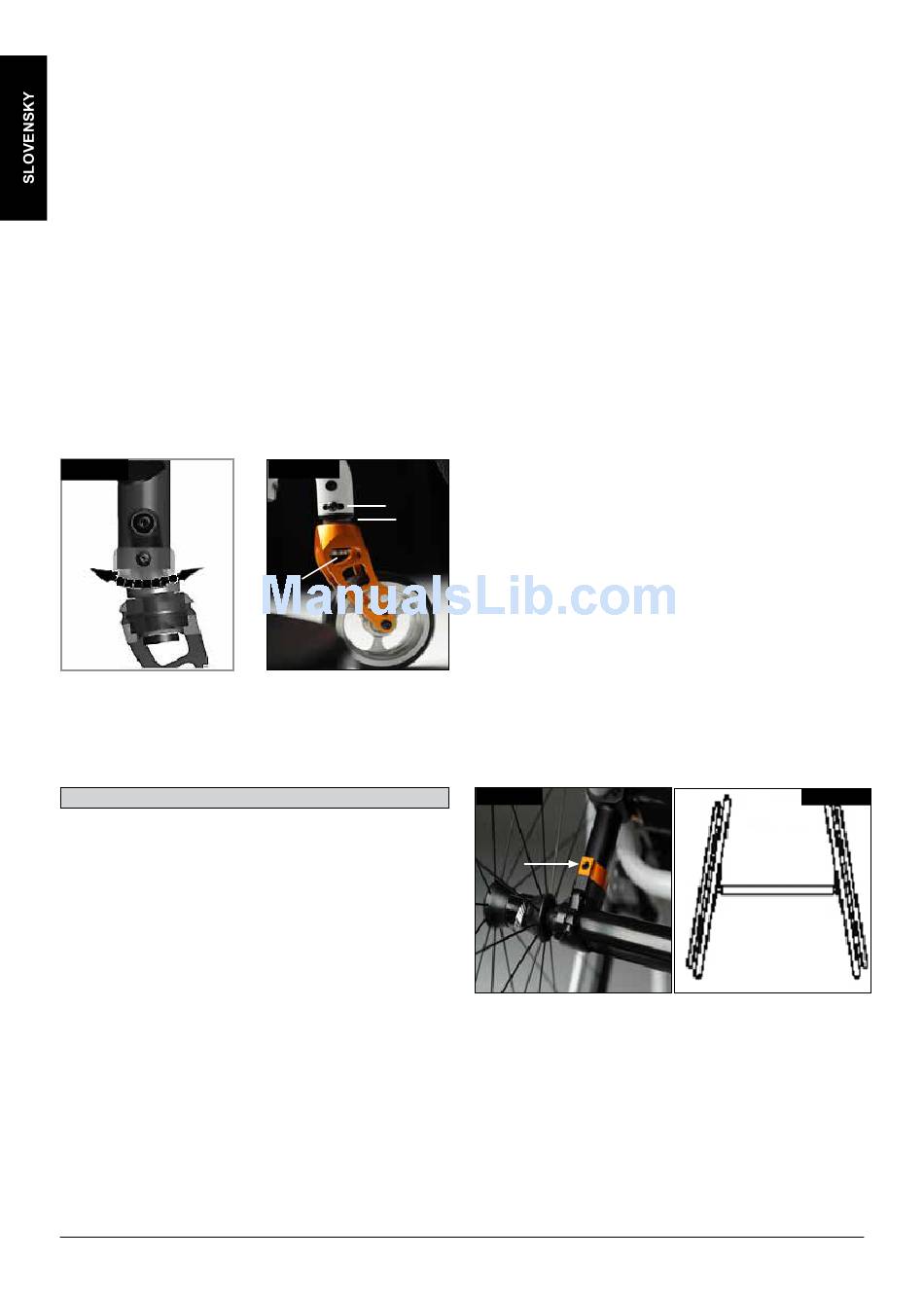

Nastavenie predného kolesa
Aby ste sa uistili, že obidve vidlice sú paralelne
nastavené, jednoducho spočítajte ozubenie na obidvoch
stranách. Po nastavení vidlice predného kolesa, ozubenie
bude garantovať bezpečnú polohu a umožní nastavenie
16° v 2° intervaloch. Na zistenie pravouhlej polohy voči
zemi použite plochú stranu prednej časti vidlice predného
kolesa (Obr. 4.15).
Patentovaný dizajn umožňuje vidlici predného kolesa, aby
sa dala nastaviť na pravý uhol so zemou vždy keď sa
zmení uhol sedadla.
Nastavenie stability pri priamej jazde
Uvoľnite imbusové skrutky (1) na spodnej časti vidlice.
Potom môžete uvoľniť skrutky (2). Čiernu dutinu (3)
môžete otočiť z ľava do prava.
Vľavo – vozík ťahá doľava
Vpravo – vozík ťahá doprava
Potom opätovne utiahnite skrutky (2). Nastavte prosím
90° uhol medzi vidlicou a zemou.
Teraz opätovne utiahnite skrutky (1). (Obr. 4.16).
Obr. 4.15
+8 -8

Rozchod kolies

Nastavenie rozchodu kolies
Dôležité: Aby ste dosiahli čo najlepší pohyb, zadné
kolesá musia byť nastavené na ich optimálnu polohu, čo
znamená, že kolesá musia mať správny rozchod.
Aby ste to mohli dosiahnuť, zmerajte vzdialenosť medzi
prednými a zadnými kolesami a uistite sa, že sú na seba
paralelné.
Rozdiel medzi obidvomi meraniami by nemal byť väčší
ako 5 mm.
Na nastavenie kolies, aby boli paralelné, uvoľnite skrutky
a podľa potreby otočte osku. Po každom nastavovaní sa
uistite, že boli všetky skrutky správne utiahnuté (pozri
stranu s krútiacimi momentmi).
314
Obr. 4.16
2
3
1
HELIUM nastavenie smeru jazdy
Nastavenie zbiehavosti a rozbiehavosti kolies na nulu.
POZNÁMKA: Invalidný vozík s 0° adaptérom sklonom
nemôže mať zbiehavosť a rozbiehavosť kolies Toto
nastavenie je potrebné iba pri 3° a 6° sklonoch kolies.
Termín "zbiehavosť a rozbiehavosť kolies" označuje ako
sú zadné kolesá vozíka v rovine so zemou. To určuje
kvalitu jazdy vozíka. Ak sú kolesá v zbiehavosti, vyskytuje
sa normálny odpor, alebo odpor pri jazde.
Ak chcete nastaviť zbiehavosť a rozbiehavosť kolies na
nulu : Uvoľnite imbusové skrutky (1) (jedna na každej
strane), ktoré udržujú uhlové upätie. Skontrolujte guličku v
horizontálnej (2) rovine a točte uhlovou tyčkou (3) pokiaľ
gulička nie je v strede. Teraz je zbiehavosť kolies na nule.
Predtým ako utiahnete skrutky (1), skontrolujte, že
sklonená tyčka je centrovaná z ľava do prava. Medzera by
mala byť rovnaká na obidvoch stranách, alebo by tam
nemala byť žiadna medzera. Utiahnite skrutky na 7 Nm.
(Obr. 4.17 - 4.19).
Nastavenie šírky zadného rázvoru kolies:
Zadný rázvor je definovaný ako vzdialenosť medzi
vrchnou stranou zadných kolies a tyčkami opierky chrbta
a je znázornený prednastavením z výroby (1.25 cm).
Môže byť zvýšený ak sa musí vytvoriť väčšia medzera
medzi pneumatikami a voliteľnou výškou
nastavovateľných ľakťových opierok (Obr. 4.20).
POZNÁMKA: Keď nastavujete zadný rozvor kolies,
nastavte najprv jedno koleso a potom druhé. Ak naraz
uvoľníte obidve strany, zmeníte nastavenie zbiehavosti a
rozbiehavosti kolies. Na nastavenie zadného rázvoru
kolies, pohnite časťou sklonu (4) teleskopicky dnu alebo
von z rúrky sklonu (5), až zapadnú na koncoch na miesto.
Uvoľnite skrutku (6) (najbližšia k rúrke sklonu) na ľavej
strane vozíka. Posuňte rýchloupínaciu osku smerom dnu
alebo von, aby ste dosiahli požadovaný zadný rázvor
kolies. Utiahnite skrutky na 7 Nm. Zopakujte tento proces
na pravej strane vozíka a nastavte medzeru tak aby sa
zhodovala s medzerou na ľavej strane.
Obr. 4.17
1
Obr. 4.18
Helium Rev.5.0
