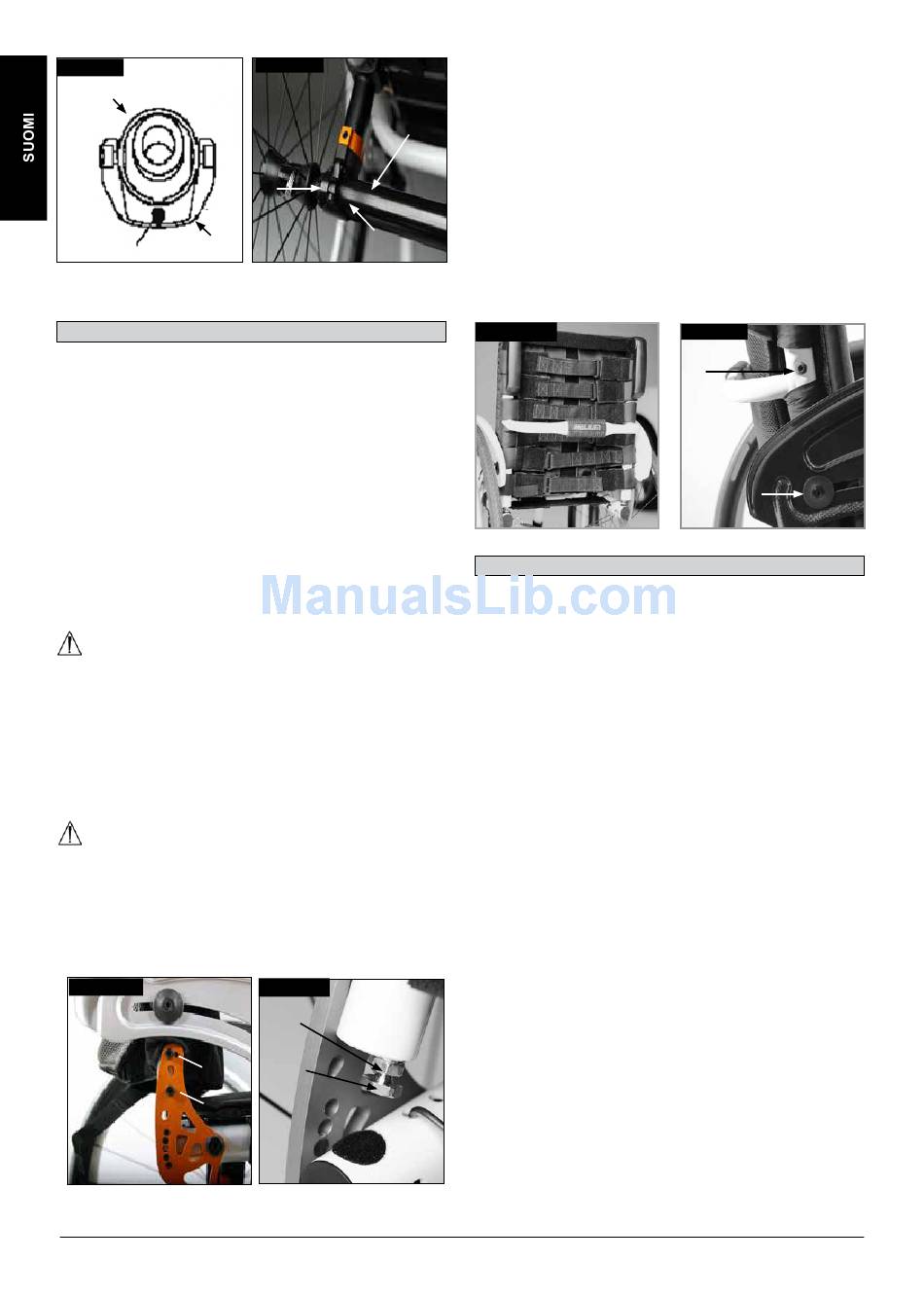

Kuva 4.19
3
2
KUULA
Selkänoja
Säädettävä selkänoja
Selkänojan kallistukulmaa säädetään siirtämällä
selkänojan kiinnikkeessä olevaa tappia. Tappi (1) on
painettava kokonaan paikalleen pyörätuolin molemmin
puolin samoihin säätöreikiin; kallistuskulman muutos on
8,5°.
Peitä tyhjät reiät punaisilla muovitapeilla. Jos haluat
pienemmän kallistuskulman (3,5°), avaa kuusiokolopultti
(2) ja siirrä se toiseen reikään. Kiristä pultti (2) paikalleen
sopivaan tiukkuuteen (katso taulukko).
Selkänojan kallistuskulman muutos on 12°. Siirtämällä
tapin (1) vastakkaisessa suunnassa seuraavaan reikään
kallistuskulman muutos on 12° - 8°= 3,5°. (kuva 4.21)
Jos selkänojassa esiintyy välystä, irrota mutteri (1) ja
säädä selkänoja parempaan asentoon säätöruuvilla (2).
Kiristä mutteri (1). (kuva 4.22).
HUOMIO!
Ruuvit on kiristettävä takaisin paikoilleen. Muuten
selkänojan säädöt menetetään.
Selkänojan taitto
Vapauta selkänojan lukitus narusta vetämällä. Työnnä
selkänojaa samanaikaisesti eteenpäin ja taita se alas.
Palauta selkänoja takaisin paikalleen vetämällä
taaksepäin ääriasentoon kunnes selkänoja lukkiutuu
molemmin puolin asentoonsa.
HUOMIO!
Kun taitat selkänojan alas, varmista etteivät sormesi jää
puristuksiin.
Kuva 4.21
2
1
292
Kuva 4.20
5
4
6
Kuva 4.22
1
2
Selkänojan säätö
Säädettävän selkänojan kireyttä voidaan säätää useilla
hihnoilla.
Selkänojan pehmusteosassa on aukko, jonka kautta
pehmusteita voidaan lisätä tarpeen mukaan, (kuva 4.23).
Korkeudensäädöllä varustettu selkänoja
Selkänojan korkeutta voidaan muuttaa 2,5 cm askelin.
Säätöalueet ovat 25 - 30 cm, 30 - 35 cm, 35 - 40 cm ja 40
- 45 cm. Irrota ruuvit (1+2) ja aseta selkänoja haluttuun
korkeuteen. Kiristä ruuvit (katso vääntömomenttia
koskeva sivu). (kuva 4.24).
Kuva 4.23

Sivusuojat

Keskikiinnitteiset korkeussuunnassa säädettävät
käsinojat
(kuvat 4.25 - 4.28).
1. Asennus
a. Työnnä käsinojan ulompi tukikisko pyörätuolin
rungossa olevaan pidikkeeseen.
b. Käsinoja lukkiutuu automaattisesti paikalleen.
2. Korkeudensäätö
a. Käännä korkeudensäätövipu (2) toiseen asentoon.
b. Siirrä käsinoja haluttuun korkeuteen.
c. Palauta vipu lukitusasentoon tukikiskoa vasten.
d. Työnnä kyynärnojaa (4) kunnes sen tukitanko
lukkiutuu tukevasti paikalleen.
3. Käsinojan poistaminen
a. Vedä vipua 3 ja nosta koko käsinoja irti.
4. Käsinojan asentaminen paikalleen
a. Työnnä käsinoja pidikkeeseen siten, että se lukkiutuu
paikalleen.
Kuva 4.24
1
1
