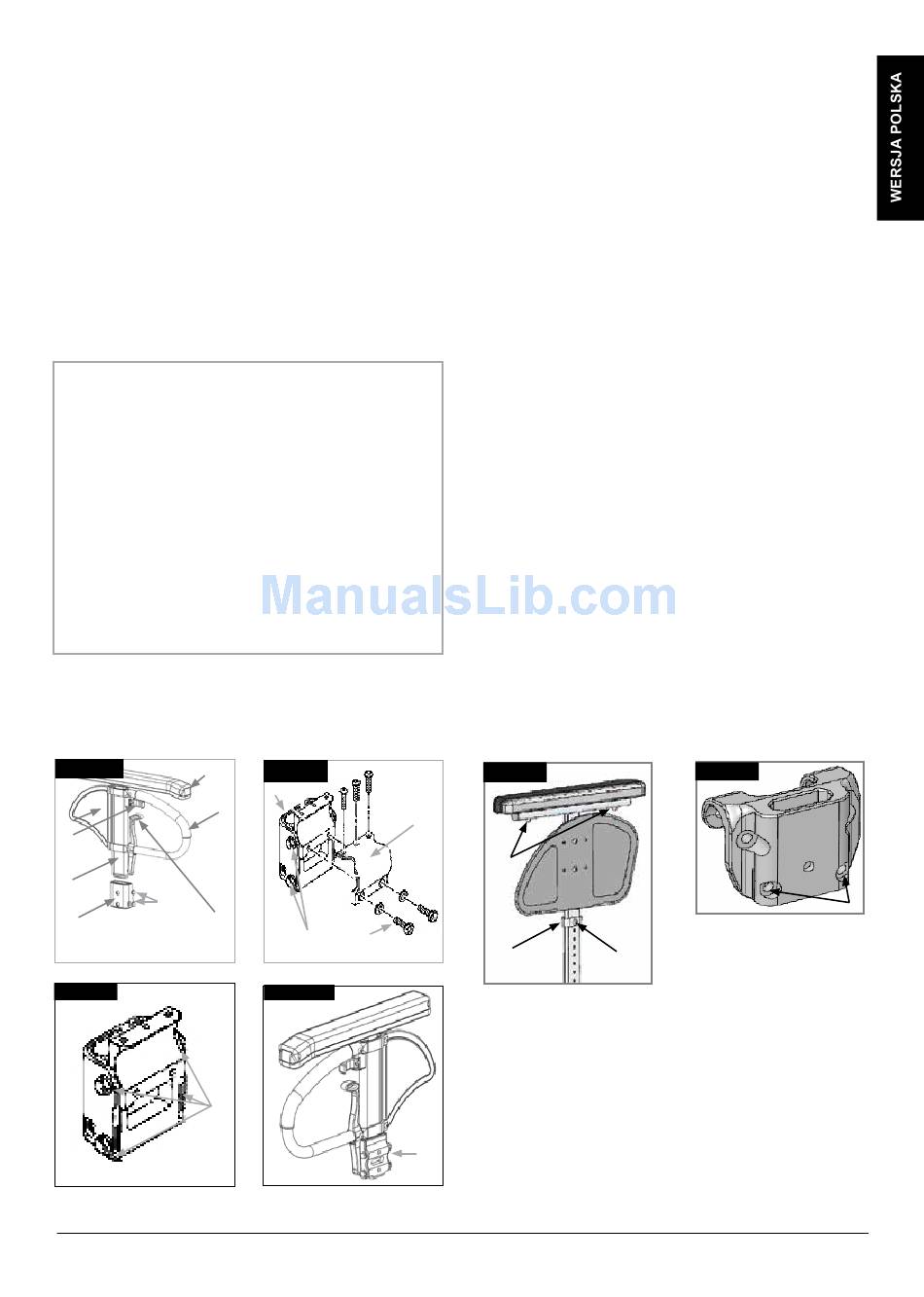

Mocowanie gniazda podłokietnika
(Rys. 4.25 - 4.28).
Regulacja zamocowania gniazda podłokietnika
Aby zacisnąć lub poluzować zamocowanie zewnętrznego
słupka podłokietnika w gnieździe:
1. Poluzować cztery śruby regulacji gniazda (9) po
bokach gniazda.
2. Przy podłokietniku umieszczonym w gnieździe (7)
ścisnąć podłokietnik w celu dopasowania.
3. Dokręcanie czterech śrub (9). (144 in-lbs, 16,3 Nm)
Regulacja położenia
1. Poluzować dwie śruby zacisku (10) w celu poluzowania
go.
2. Przesunąć gniazdo podłokietnika do żądanego
położenia.
3. Dokręcić.
Rys. 4.25 - 4.28 Lista części
1. Zewnętrzny słupek podłokietnika
2. Dźwignia zwolnienia blokady regulacji wysokości
3. Dźwignia zwalniająca
4. Podkładka podłokietnika
5. Pas do przenoszenia
6. Panel boczny
7. Gniazdo
8. Zacisk
9. Śruby do regulacji gniazda
10. Śruby zacisku
Rys. 4.25 4
5
6
2
1
9
7
3
Rys. 4.27
9
Helium Rev.5.0
Rys. 4.26
7
8
9
10
9
10
Rys. 4.28
7
Regulacja wysokości podłokietnika przy użyciu
narzędzia
Montaż: Wsunąć do końca słupek podłokietnika w
gniazdo znajdujące się na ramie wózka.
Regulacja wysokości:
Wysunąć słupek podłokietnika z gniazda.
Ustawić wspornik regulacji wysokości (1), odkręcając
śrubę (2) i przesuwając go zgodnie z preferencjami.
Ponownie wkręcić i dokręcić śrubę.
Wsunąć słupek podłokietnika do gniazda, (Rys. 4.28.1).
Położenie poduszki podłokietnika:
Żeby zmienić położenie poduszki podłokietnika,
wystarczy odkręcić śruby (3) i przesunąć poduszkę we
właściwe miejsce. Następnie ponownie dokręcić śruby,
(Rys. 4.28.1).
Regulacja gniazda podłokietnika
Siłę zacisku gniazda podłokietnika można regulować
(zmniejszać/zwiększać) przy pomocy 2 śrub (1) - (Rys.
4.28.2).
Rys. 4.28.1
3
1
2
Rys. 4.28.2
1
