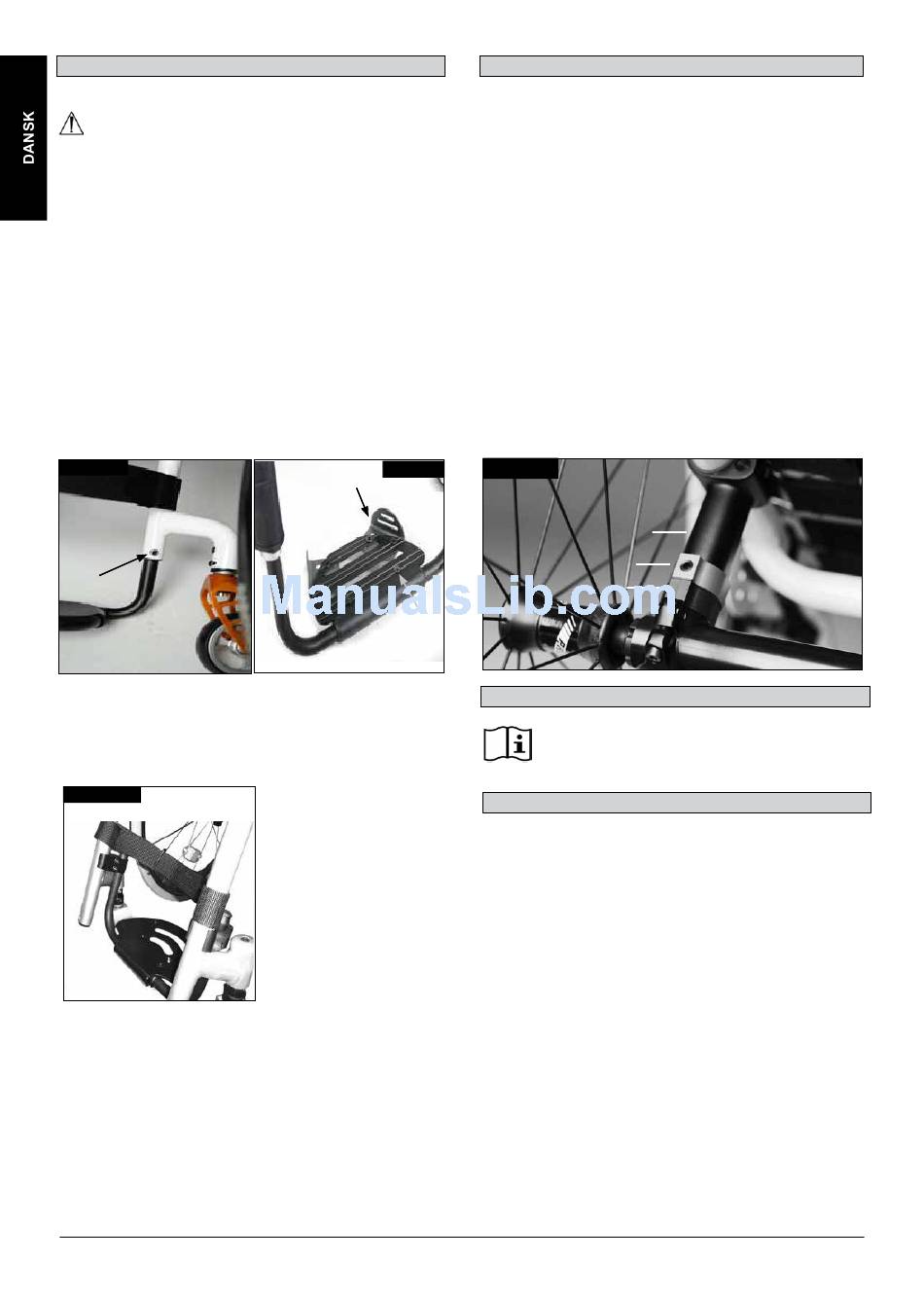

Justering af fodpladen

Justering af fodstøtten
ADVARSEL!
• Man må ikke stå på fodpladen! Selvom brugeren
sidder i kørestolen, kan det stadig få kørestolen til at
tippe og vælte med risiko for personskade.
• Undgå at stå på fodpladen ved overførsel til og fra
kørestolen. I modsat fald kan det få kørestolen til at
tippe og vælte med risiko for personskade.
Hvis skrue (1) fjernes, kan fodstøtten justeres, så den
svarer til din underbenslængde, hvorefter den nemt kan
monteres igen. Fodstøttens vinkel kan justeres enkeltvis
ved at løsne skruerne (2). Sideafskærmen (3) på
fodstøtten hindrer fødderne i at glide ved et tilfælde. Sørg
for, at alle skruer er spændt korrekt efter justeringen (se
siden vedr. tilspændingsmomenter) (Fig. 4.11 - 4.12).
Fig. 4.11
1
Fodstøtte, højt monteret
Denne type fodstøtte er monteret indvendigt på stellet, så
den kan placeres højere end normalt (Fig. 4.13).
Fig. 4.13
198 198
Sæde
Indstilling af sædehøjden
For at justere sædehøjde bag, udløs de unbrakoskruer
(1) (en på hver side), der fastgør bøjlen på akselpinden
(2). Fjern afstandsbeslaget (3), for at justere
sædehøjden +/- 1 cm. For større justeringer, skal
akselpindens længde justeres efter behov.
De 2 unbrakoskruer spændes med 7 Nm. (Fig. 4.14).
BEMÆRK:
Justering af bageste sædehøjde kan medføre, at
svinghjulsvinklen også skal justeres.
Sædepolstring
For at stramme betrækket, skal stropperne under
betrækkes anvendes.
Fig. 4.14
Fig. 4.12
3
2

Indstillinger - Snoll-on

Svinghjul

Svinghjul, svinghjulsophæng, svinghjulsgaffel
Det kan ske, at kørestolen trækker en anelse mod højre
eller venstre, eller at svinghjulene slingrer. Dette kan
skyldes følgende:
• Hjulenes forlæns eller baglæns bevægelse er ikke
indstillet korrekt.
• Cambringen er ikke indstillet korrekt.
• Svinghjulene eller baghjulene har forkert dæktryk;
hjulene drejer ikke, som de skal.
Svinghjulene skal justeres optimalt, for at kørestolen kan
køre lige.
Svinghjulene bør altid justeres af en autoriseret
forhandler. Svinghjulsophængene skal genindstilles, og
bremserne skal kontrolleres, hver gang der er foretaget
ændringer af baghjulenes position.
2
1
3
Du bedes se den separate brugsanvisning for
oplysninger om Snoll On-tilbehøret.
Helium Rev.5.0
