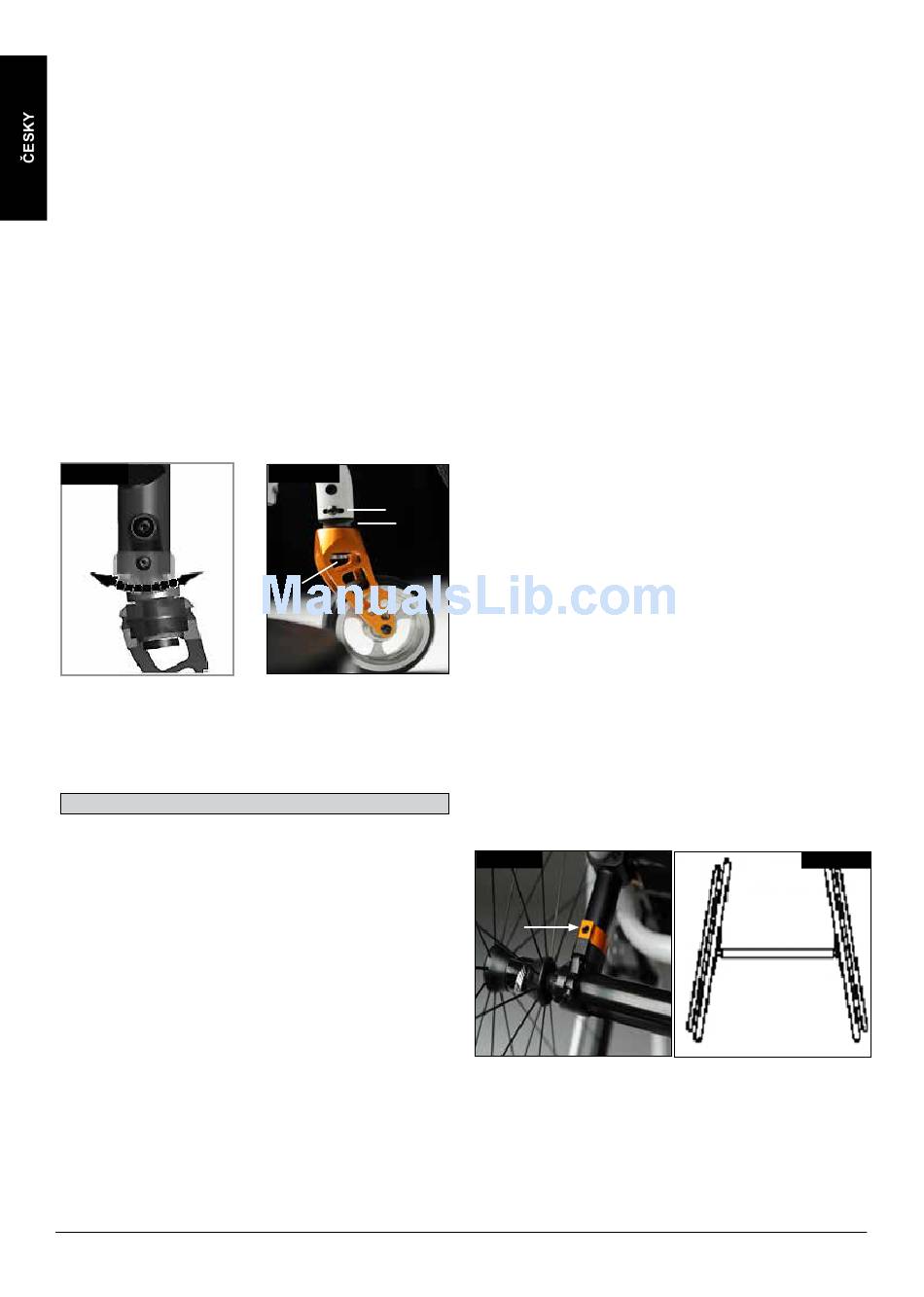

Nastavení kolečka
Pro dosažení paralelního nastavení obou vidlic prostě
spočítejte zuby viditelné po obou stranách. Po nastavení
vidlice kolečka zaručují zuby bezpečnou polohu a
umožňují nastavení 16° v krocích po 2°. Použijte plochou
stranu na přední straně vidlice kolečka pro kontrolu kolmé
polohy vzhledem k zemi (Obr. 4.15).
Patentovaná konstrukce umožňuje otáčení vidlice kolečka
tak, že ji lze nastavit zpět do kolmé polohy vzhledem k
zemi při změně úhlu sedadla.
Nastavení směrové stability
Povolte imbusové šrouby (1) na spodní straně vidlice. Pak
můžete šroub vyšroubovat (2). Nyní můžete otočit černou
objímku (3) doleva nebo doprava.
Doleva – vozík táhne doleva
Doprava – vozík táhne doprava
Pak opět dotáhněte šrouby (2). Nastavte úhel 90° mezi
vidlicí a podlahou.
Nyní šroub (1) opět dotáhněte. (Obr. 4.16).
Obr. 4.15
+8 -8
Nastavení kola
Nastavení uspořádání kol
Upozornění: Pro dosažení nejlepšího možného pohybu
je třeba nastavit zadní kola do jejich optimální polohy, což
znamená, že je třeba správně nastavit vyrovnání kol.
Provádí se to tak, že změříte vzdálenost obou kol vpředu
a vzadu, která musí být stejná. Tím bude zajištěno, že
jsou navzájem v rovnoběžné poloze.
Rozdíl mezi oběma měřeními by neměl být větší než
5 mm.
Pro nastavení kol do rovnoběžné polohy povolte šrouby a
příslušným způsobem otočte objímku osy. Po každém
nastavování zkontrolujte, zda jsou šrouby správně
dotaženy (viz stránka s hodnotami krouticího momentu).
268
Obr. 4.16
2
3
1
Nastavení paralelního chodu vozíku HELIUM
Nastavení sbíhavosti na nulu
UPOZORNĚNÍ: Na invalidním vozíku se zešikmenými
válci 0° nelze nastavit sbíhavost. Toto nastavení je nutné
pouze v případě zešikmených válců 3° a 6°.
Pojem sbíhavost pouze definuje, jak dobře jsou zadní kola
vozíku vyrovnána vzhledem k zemi. To určuje, jak dobře
vozík pojede. Když je sbíhavost nulová, existuje normální
odpor nebo valivý odpor.
Postup nastavení sbíhavosti: Povolte po obou stranách
imbusovým klíčem šrouby (1) (1 na každé straně), kterými
je upevněn upínací prvek šikmé trubky. Zkontrolujte
kuličku ve vodorovné (2) rovině a otáčejte šikmou trubkou
(3) tak, aby se kulička dostala do středu. Sbíhavost je
nyní na nule.
Před dotažením šroubů (1) zkontrolujte, zda je zešikmená
trubka vycentrována v pravolevém směru. Mezera má být
po obou stranách stejná nebo zde nemá být žádná
mezera. Dotáhněte šrouby na 7 Nm. (Obr. 4.17 - 4.19).
Nastavení šířky zadní základny kol:
Zadní základna kol je definována jako vzdálenost mezi
horní stranou zadních kol a trubkami opěradla a
představuje ji nastavení od výrobce (1,25 cm). Toto
nastavení je třeba zvýšit, pokud má být vytvořena větší
mezera mezi pneumatikami a výškově nastavitelnými
područkami, dodávanými na přání zákazníka za příplatek
(Obr. 4.20).
UPOZORNĚNÍ: Při nastavování zadní základny kol
nastavte nejprve jedno kolo a pak druhé. Pokud povolíte
obě strany současně, změní se nastavení sbíhavosti. Pro
nastavení zadní základny kol posuňte zešikmené díly (4)
teleskopicky do zešikmené trubky (5) a zablokujte na
místě, až dosáhnou konce. Povolte šroub (6) (umístěný
nejblíže od zešikmené trubky) na levé straně vozíku.
Posuňte rychloupínací osu dovnitř nebo ven pro dosažení
požadované zadní základny kol. Dotáhněte šrouby na 7
Nm. Tento postup opakujte na pravé straně vozíku a
nastavte mezeru tak, aby byla stejně velká jako na levé
straně.
Obr. 4.17
1
Obr. 4.18
