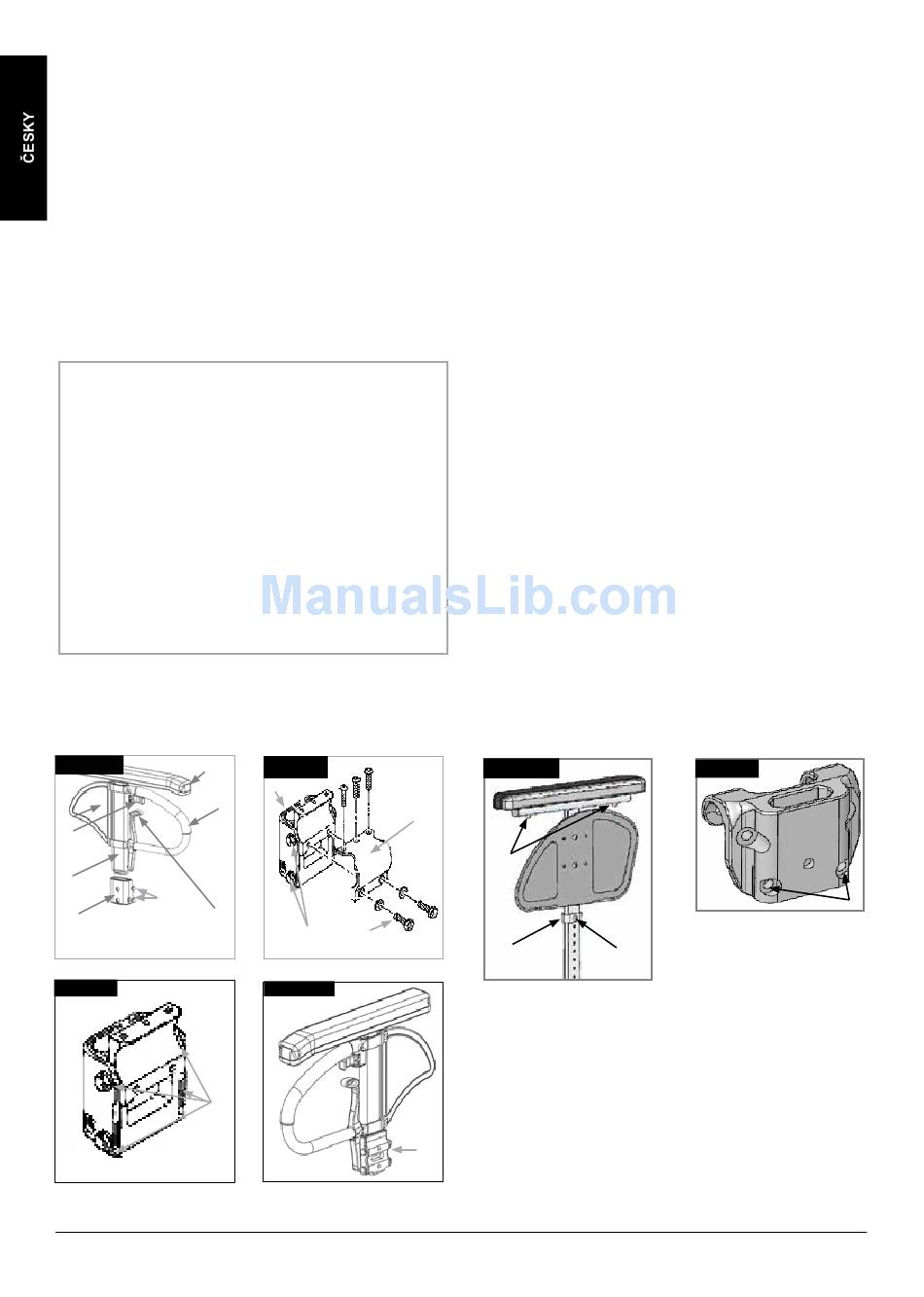

Upevnění držáku područky
(Obr. 4.25 - 4.28).
Nastavení umístění držáku područky
Postup dotažení a povolení upnutí vnějšího sloupku
područky v držáku:
1. Povolte čtyři nastavovací šrouby držáku (9) po
stranách držáku.
2. S područkou v držáku (7) stiskněte držák pro dosažení
požadovaného upevnění.
3. Dotáhněte čtyři šrouby (9). (144 in-lbs, 16,3 Nm)
Nastavení polohy
1. Povolte dva upínací šrouby (10) do povolení upnutí.
2. Posuňte držák područky do požadované polohy.
3. Dotáhněte.
Obr. 4.25 - 4.28 Klíč k jednotlivým součástem
1. Vnější sloupek područky
2. Výšková uvolňovací páka
3. Uvolňovací páka
4. Poduška područky
5. Přepravní tyč
6. Boční panel
7. Držák
8. Svorka
9. Nastavovací šrouby držáku
10. Upínací šrouby
4
Obr. 4.25
5
6
2
1
9
7
3
Obr. 4.27
9
270
Obr. 4.26
7
8
9
10
9
10
Obr. 4.28
7
Výškově nastavitelné područky s použitím nástroje
Instalace: Nasuňte na doraz sloupek područky do trubky
na rámu invalidního vozíku
Nastavení výšky:
Nasuňte sloupek područky do trubky.
Nastavte polohu výškově nastavitelné konzoly (1)
vyšroubováním šroubu (2) a umístěním do požadované
polohy. Šroub opět nasaďte a dotáhněte.
Nasuňte sloupek područky opět do trubky, (Obr. 4.28.1).
Poloha područky:
Polohu područky lze nastavit povolením šroubů (3) a
následným posunutím područky do požadované polohy.
Šrouby opět dotáhněte, (Obr. 4.28.1).
Nastavení trubky k zasunutí područky
Těsnost trubky k zasunutí područky lze nastavit
(dotáhnouz/povolit) pomocí 2 šroubů (1) - (Obr. 4.28.2).
Obr. 4.28.1
3
1
2
Obr. 4.28.2
1
