Fjädring...

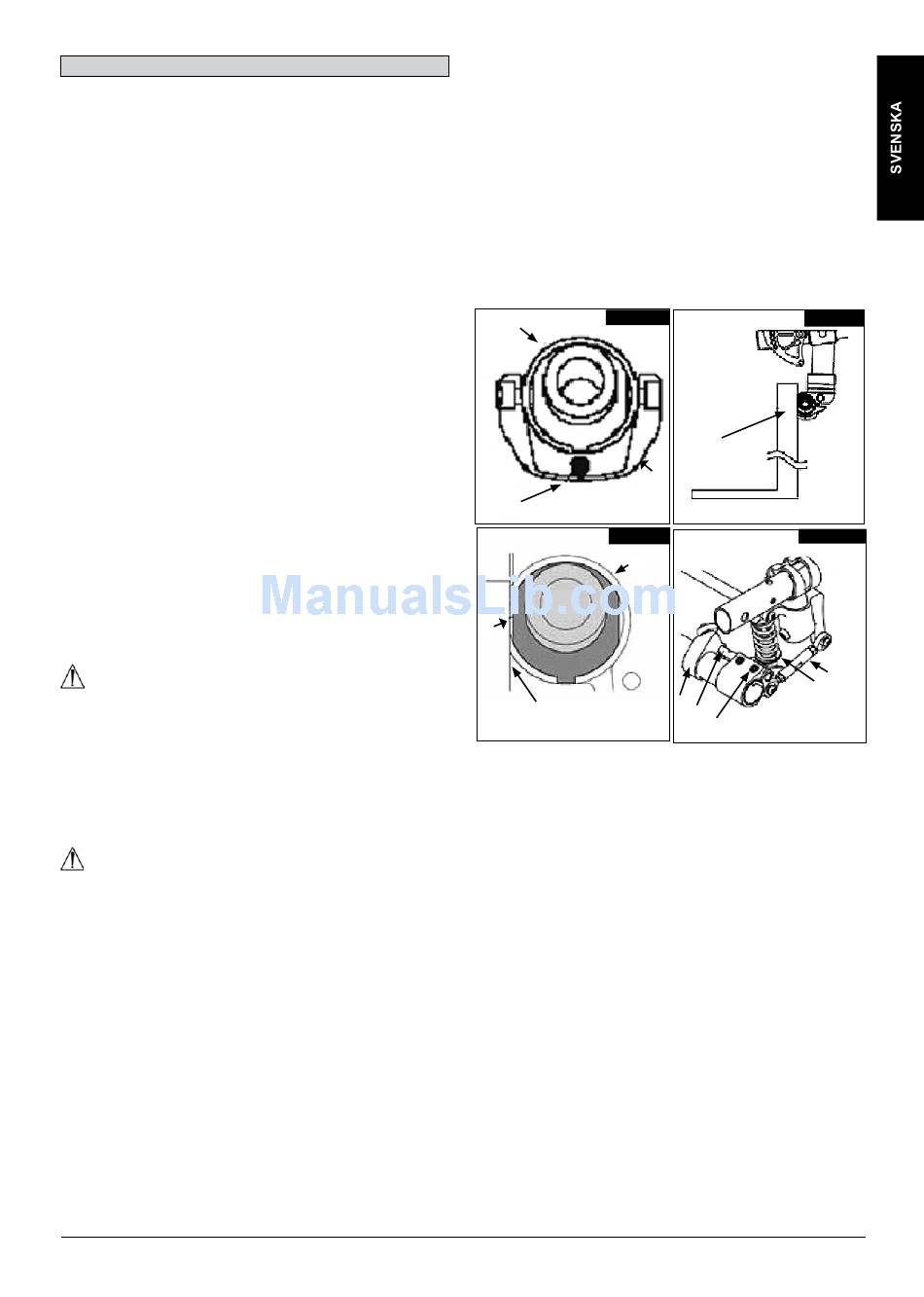

Nollställning av toe-in/toe-out
Lossa på huvudskruvar (A) (3 per sida, såvida den inte är
utrustad med tippskydd - då ska det vara 4 per sida) som
säkrar camberrörklämman. Observera kulan i nivål (B),
och vrid röret (C) tills kulan är centrerad. Skränkningen är
nu inställd på noll (Fig. 4.7, 4.8).
Innan du drar åt skruvarna (A), se till att camberröret är
centrerat från vänster-till-höger utgående från rullstolens
ram och att de flata delarna under den yttre
camberrörklämman är parallella sida till sida.
Camberrörets ände bör vara i nivå med den allra yttersta
delen av camberrrörklämman. Fästenas vridmoment (A)
bör vara 62 in-lbs. (7 Nm).
Nollställninge av toe-in/toe-out – alternativ metod
Placera hela rullstolen på ett plant horisontalt bord eller
markyta. Lossa på huvudskruvar (A) (3 per sida, såvida
den inte är utrustad med tippskydd - då ska det vara 4 per
sida) som säkrar camberrörklämman. Lokalisera de flata
ytorna på den främre och den bakre delen av
camberpluggen (D). Placera ett objekt som anses ha ett
korrekt 90° hörn (såsom en vinkelhake, triangel osv.) ner
på den flata horisontala ytan och upp mot den flata sidan
av camberpluggen.
Vrid camberröret och plugganordningen tills den flata ytan
av camberpluggen är parallell med mätverktyget (Fig. 4.7,
4.8, 4.9, 4.10).
Innan du drar åt skruvarna (A), se till att camberröret är
centrerat från vänster-till-höger utgående från rullstolens
ram och att de flata delarna under den yttre
camberrörklämman är parallella sida till sida.
Camberrörets ände bör vara i nivå med den allra yttersta
delen av camberrrörklämman. Fästenas
åtdragningsmoment bör vara 62 in-lbs. (7 Nm).
VIKTIGT!
När du korrigerar en 4-Link bakre upphängning, gör då
alltid en korrigering åt gången och skriv ner
ändringarna. Detta innebär tålamod, men ger dig
möjlighet att förstå hur varje förändring påverkar
rullstolens gång i förbindelse med bakre upphängning.
OBS– Mindre stötdämpning ger en lös känsla, detta
eftersom designen då ger korrekt upphängningsrörelse.
VIKTIGT!
Avlägsna aldrig hylsmuttern (C) som ansluter
camberklämman till stötcamberklämma.
Helium Rev.5.0
3. Underhåll
Underhållskraven som är listade nedan bör följas
tillsammans med det generella underhåll av rullstolen
som anges i avsnitt XI.
a. Tillför inte smörjmedel till bussningar eller spolar.
b. Du kan tillföra smörjmedel till länkändar efter rengöring
med mild tvål och en mjuk borste.
c. Använd en mjuk borste för att rengöra smuts eller skräp
från spolsystemet.
d. Använd aldrig en högtryckstvätt vid rengöring av 4-Link
bakre upphängning.
Fig. 4.7
C
B
KULA
Fig. 4.9
C
D
PARALLELL
Fig. 4.8
D
Fig. 4.10
F
E
H
I
G
