P R O 4 8
A N W E I S U N G E N Z U R I N S TA L L AT I O N
S C H U B L A D E N E I N S T E L LU N G
Prüfen Sie, ob alle Schubladen richtig angepasst
wurden. Wenn dies nicht der Fall ist, können an
den Schubladen vertikale und horizontale Einstel-
lungen vorgenommen werden.
V E R T I K A L E E I N S T E L L U N G
Die Schublade muss ausgebaut werden, um
vertikale Einstellungen vorzunehmen. Zum
usbauen der Schublade wird diese ganz bis zum
nschlag herausgezogen, gleichmäßig auf beiden
Seiten der Schubladenfront angehoben und
herausgezogen.
Die drei Befestigungsmittel der Schubladen-
gleitschiene lösen. Die Einstellungsbefesti-
7
gungsmittel mit einem /
16
in die gewünschte Position drehen und wieder
festziehen. Siehe bbildung unten.
Zum Wiedereinbauen der Schublade die Vorder-
seite der Schublade anheben und auf die
Gleitschienen setzen. Dabei darauf achten,
dass die Vorderseite der Schubladengleitschiene
in die Schubladenbaugruppe eingreift.
Die usrichtung des automatischen Schubladen-
schließers überprüfen. Wenn der Schließerriegel
nicht auf den Schließerstift ausgerichtet ist, die
Position des automatischen Schließmechanismus
anpassen.

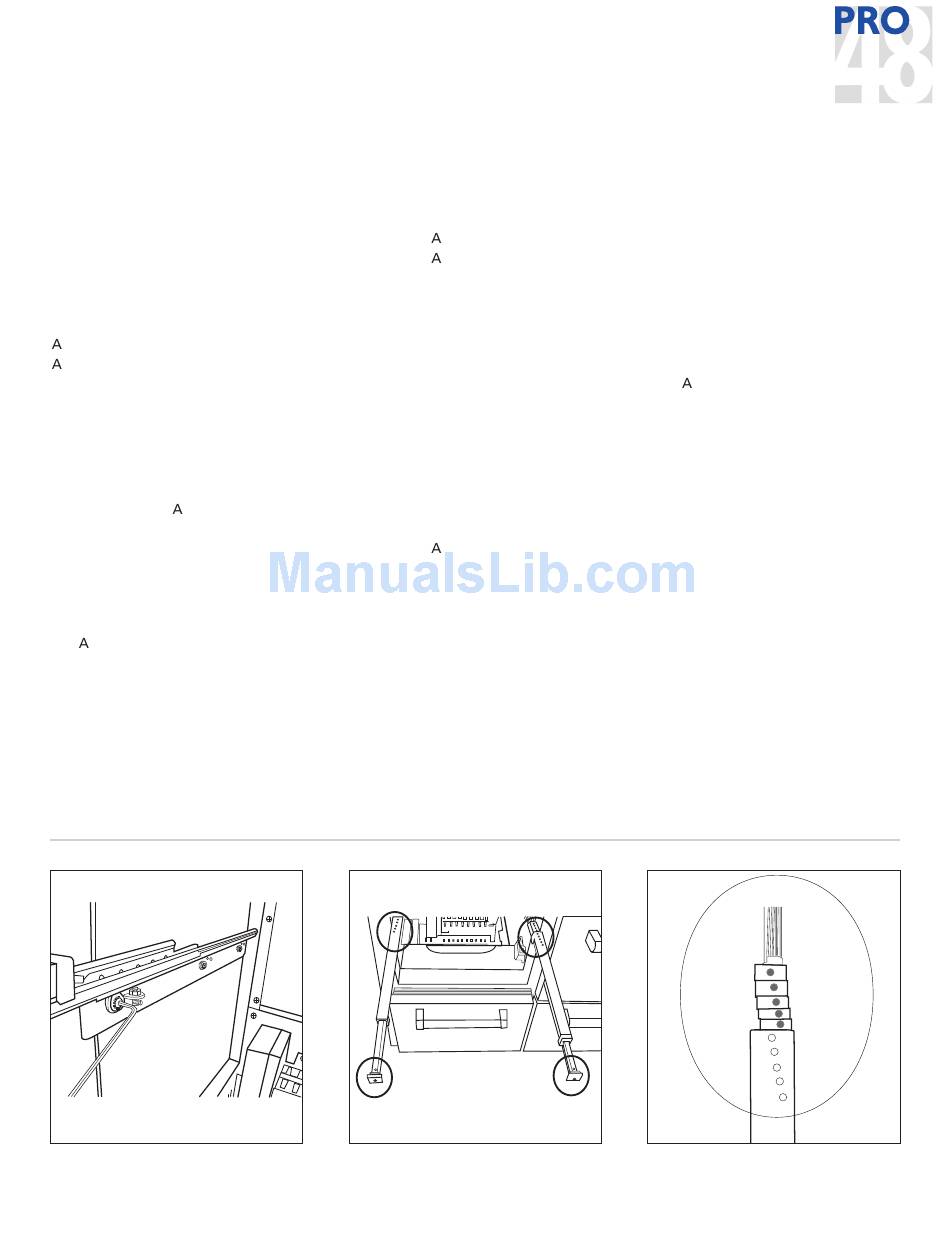

Vertikale Schubladeneinstellung
"-Gabelschlüssel
Horizontale Schubladeneinstellung
H O R I Z O N TA L E E I N S T E L L U N G
Die Schublade muss ausgebaut werden, um
horizontale Einstellungen vorzunehmen. Zum
usbauen der Schublade wird diese ganz bis zum
nschlag herausgezogen, gleichmäßig auf beiden
Seiten der Schubladenfront angehoben und
herausgezogen.
Die Schrauben auf den vorderen beiden Gleit-
schienen lösen, dann die Einstellblöcke in die
gewünschte Position verschieben und die
Schrauben wieder festziehen. Siehe bbildung
unten.
Den hinteren Einstellblock freigeben, indem die
Schnappriegel gelöst werden. Den Block nach
vorne bewegen, um die Schublade nach rechts
zu verschieben, bzw. nach hinten bewegen, um
die Schublade nach links zu verschieben. Jede
Position bewegt die Schublade um 0,8 mm. Siehe
bbildung unten. Den Block über die Stifte auf
dem hinteren Einsteller einrasten lassen. Beide
Seiten sollten in dieselbe Richtung bewegt
werden.
Zum Wiedereinbauen der Schublade die Vorder-
seite der Schublade anheben und auf die Gleit-
schienen setzen. Dabei darauf achten, dass die
Vorderseite der Schubladengleitschiene in die
Schubladenbaugruppe eingreift.
Horizontale Schubladeneinstellung
