P R O 4 8
I N S TA L L AT I O N D U
A N T I B A S C U L E M E N T
A P P L I C AT I O N S P O U R S O L S
E N B É T O N
Utilisez les trois ancrages à cale pour sol en
béton de n° 10 de 95,25 mm, les six vis à
bois n° 12 de 63,50 mm et les six rondelles
plates n° 12 fournies. ssurez-vous que les
pièces d'ancrage et les vis sont solidement
maintenues en place. Reportez-vous à l'illus-
tration ci-après.
Utilisez les trois ancrages à cale pour sol en
béton de 10 x 95,25 mm et les six rondelles
plates no 12 fournies. ssurez-vous que les
pièces d'ancrage et les vis sont solidement
maintenues en place. Reportez-vous à l'illus-
tration ci-après.
REM RQUE IMPORT NTE : Si les vis à
bois ne rencontrent pas de poteau mural par
l'un ou l'autre des orifices supérieurs du
support antibasculement, utilisez plutôt les
dix-huit vis à bois no 8 de 31,75 mm, l'entre-
toise plate no 12 et l'ancrage mural
en nylon Zip-it fournis.
REM RQUE IMPORT NTE : Dans le cas de
certaines installations, le support de revête-
ment de sol ou le revêtement de sol néces-
site que les vis à bois utilisées pour fixer le
support antibasculement au mur d'extrémité
soient posées en angle. Reportez-vous à
l'illustration ci-après.
50
- I N S T R U C T I O N S D ' I N S TA L L AT I O N
S U P P O R T
ssurez-vous que les vis ne vont pas
rencontrer de fils électriques ou de
conduites de plomberie qu'ils pourraient
percer.

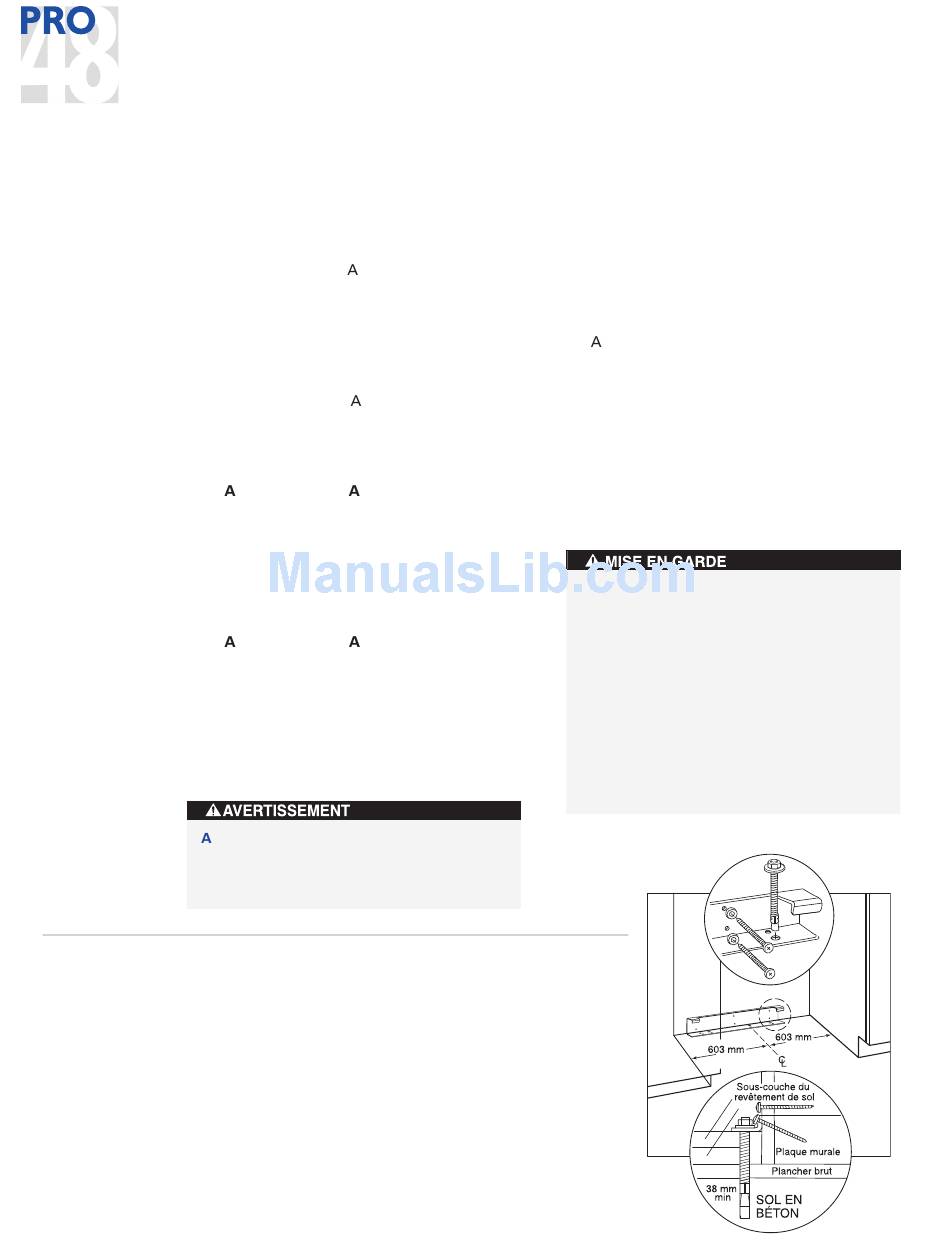

I N S TA L L AT I O N D E S A N C R A G E S
A C A L E P O U R S O L S E N B E T O N
1) Percez un trou de 10 de diamètre à une
profondeur excédant l'enfouissement
minimum. Nettoyez le trou ou continuez
à percer plus profond afin d'enfoncer les
mèches fines. Utilisez une mèche à pointe
de carbure.
2) ssemblez la rondelle et l'écrou de sorte
qu'ils affleurent avec l'extrémité de l'an-
crage afin de protéger les filets. Faites
passer l'ancrage dans le matériau à fixer
jusqu'à ce que la rondelle affleure avec le
matériau de surface.
3) Écartez la pièce d'ancrage en serrant l'écrou
de 3 à 5 tours après la position de serrage
manuel ou à un couple de 34 N.m.
Mettez toujours des lunettes de sécurité et
utilisez tout équipement ou vêtement de
protection requis lorsque vous réalisez
une pose ou un travail d'ancrage.
L'utilisation des ancrages n'est pas recom-
mandée avec les matériaux de maçonnerie
légers comme les blocs en béton ou les
briques, ni dans le béton nouvellement
coulé qui n'a pas eu le temps de vieillir.
De plus, l'utilisation de dorets-élaseurs
n'est pas recommandée pour percer des
trous pour les ancres.
Sols en béton
