I N S T R U C C I O N E S D E I N S TA L A C I Ó N D E L
E X T R A C C I Ó N D E L A

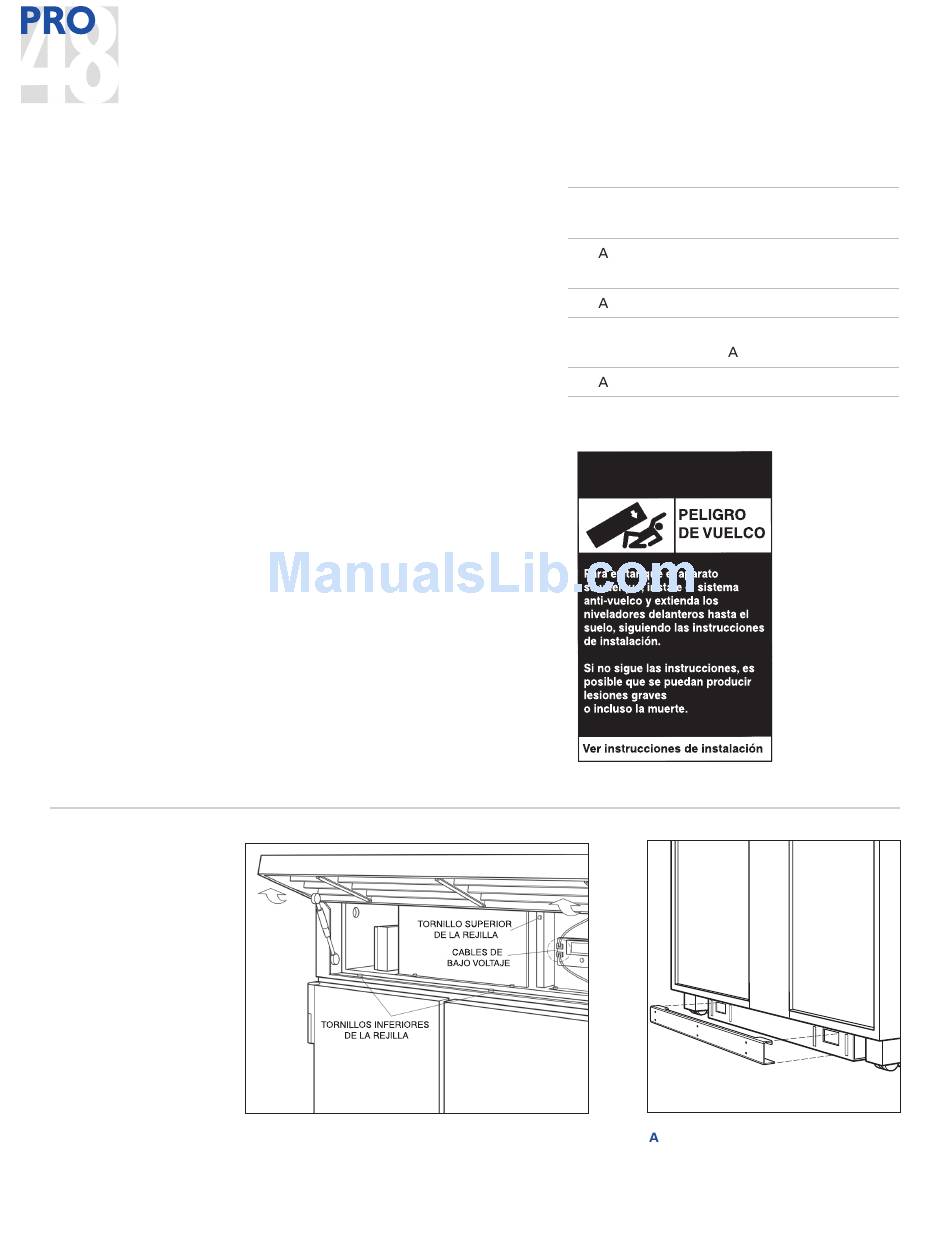

Para evitar que se produzcan daños en la rejilla
superior, ésta debe quitarse antes de mover
la unidad.
Para quitar la rejilla, tire del borde inferior
de la misma e incline el marco de la rejilla
hasta sacarlo hacia adelante. Desconecte el
cable de bajo voltaje que conecta la pantalla
de temperatura exterior de la rejilla al módulo
y corte las dos conexiones blancas del cable
que conectan con el cable de red en el soporte
derecho de la rejilla. Estas conexiones deben
cambiarse una vez que la unidad se haya
instalado correctamente por las conexiones
de cable extra que se incluyen en este paquete.
Quite los tres tornillos de la base de la rejilla.
Quite el tornillo del área superior de la rejilla
para extraer el conjunto de la rejilla. Observe la
siguiente ilustración.
30
R E J I L L A
Extracción de la rejilla
P R O 4 8
I N S TA L A C I Ó N D E L
A N T I - V U E LC O
P I E Z A S A N T I - V U E L C O I N C L U I D A S
12 Tornillos de madera del
#12 x 63,5 mm PN
3 nclajes de expansión para
3
hormigón de / " x 95,25 mm
8
12 randelas planas del #12
3 Tornillos del
#8–18 x 31,75 mm B PH
3 nclajes para pared de nailon
lineación del soporte anti-vuelco
S O P O R T E
6201190
6110620
6240040
6201520
6160390
