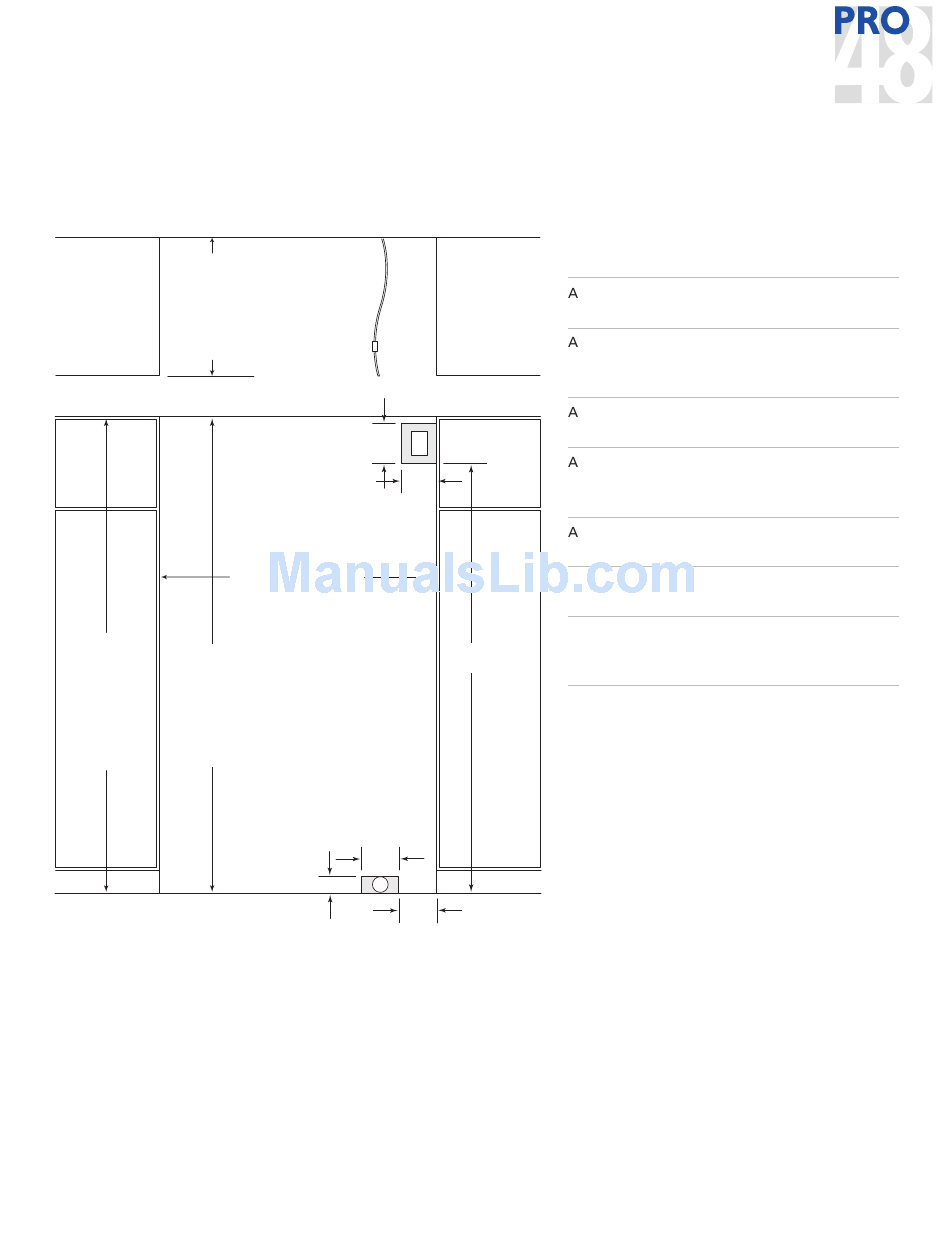

P R O 4 8 E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N
E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N
Instalación estándar o para empotrar en mueble a medida
de los modelos ICB648PRO y ICB648PROG.
FONDO DE
CAVIDAD
610 mm
ESTÁNDAR
660 mm
PARA EMPOTRAR
EN MUEBLE
A MEDIDA
1.219 mm
ALTURA MÍNIMA
ALTURA DE
REQUERIDA A
CAVIDAD A
SUELO ACABADO
SUELO ACABADO
(CON NIVELADORES)
2.127 mm
2.121 mm
ESTÁNDAR
ESTÁNDAR
2.137 mm
2.127 mm PARA
PARA
EMPOTRAR
EMPOTRAR
EN MUEBLE
EN MUEBLE
A MEDIDA
A MEDIDA
CONDUCTO DE
AGUA DE
COBRE
914 mm
MIN
VÁLVULA
DE CIERRE
VISTA SUPERIOR
E
178
mm
152
mm
UBICAR CONEXIÓN
A RED ELÉCTRICA EN
ÁREA SOMBREADA
ANCHO DE CAVIDAD
1.206 mm
ESTÁNDAR
PARA EMPOTRAR
EN MUEBLE A MEDIDA
UBICAR TOMA ELÉCTRICA
EN ÁREA SOMBREADA
152
mm
76 mm
W
132
mm
VISTA FRONTAL
M O D E L O S I C B 6 4 8 P R O Y
I C B 6 4 8 P R O G
nchura de la cavidad
(instalación estándar)
nchura de la cavidad
(instalación para empotrar
en mueble a medida)
ltura de la cavidad
(instalación estándar)
ltura de la cavidad
(instalación para empotrar
en mueble a medida)
ltura mínima requerida
(a suelo acabado)
Fondo de cavidad
(instalación estándar)
Fondo de cavidad
(instalación para empotrar
1.918 mm
en mueble a medida)
Las medidas son para las cavidades acabadas.
1.206 mm
1.219 mm
2.127 mm
2.137 mm
2.121 mm
610 mm
660 mm
