P R O 4 8 - I N S T R U C T I O N S D ' I N S TA L L AT I O N
A J U S T E M E N T D E S T I R O I R S
ssurez-vous que tous les tiroirs sont correcte-
ment ajustés. Si ce n'est pas le cas, il est
possible de les ajuster verticalement et
horizontalement.
A J U S T E M E N T V E R T I C A L
Vous devez retirer le tiroir pour pouvoir
effectuer les ajustements verticaux. Pour ce
faire, tirez le tiroir complètement jusqu'à ce
qu'il se bloque, soulevez de façon égale ses
deux côtés avant et enlevez-le.
Déserrez les trois fixations de montage coulis-
santes du tiroir. l'aide d'une clé à fourche de
7
/ ", tournez la fixation d'ajustement à la
16
position souhaitée et serrez à nouveau les fixa-
tions. Reportez-vous à l'illustration ci-après.
Pour réinstaller le tiroir, soulevez l'avant de
celui-ci et placez-le sur les guides coulissants
du tiroir. ssurez-vous d'engager l'avant de
la coulisse du tiroir avec l'ensemble du tiroir.
Vérifiez l'alignement du ferme-tiroir automa-
tique. Si le mentonnet du ferme-tiroir n'est pas
aligné avec la broche de ce dernier, réglez
la position du mécanisme de fermeture
automatique.

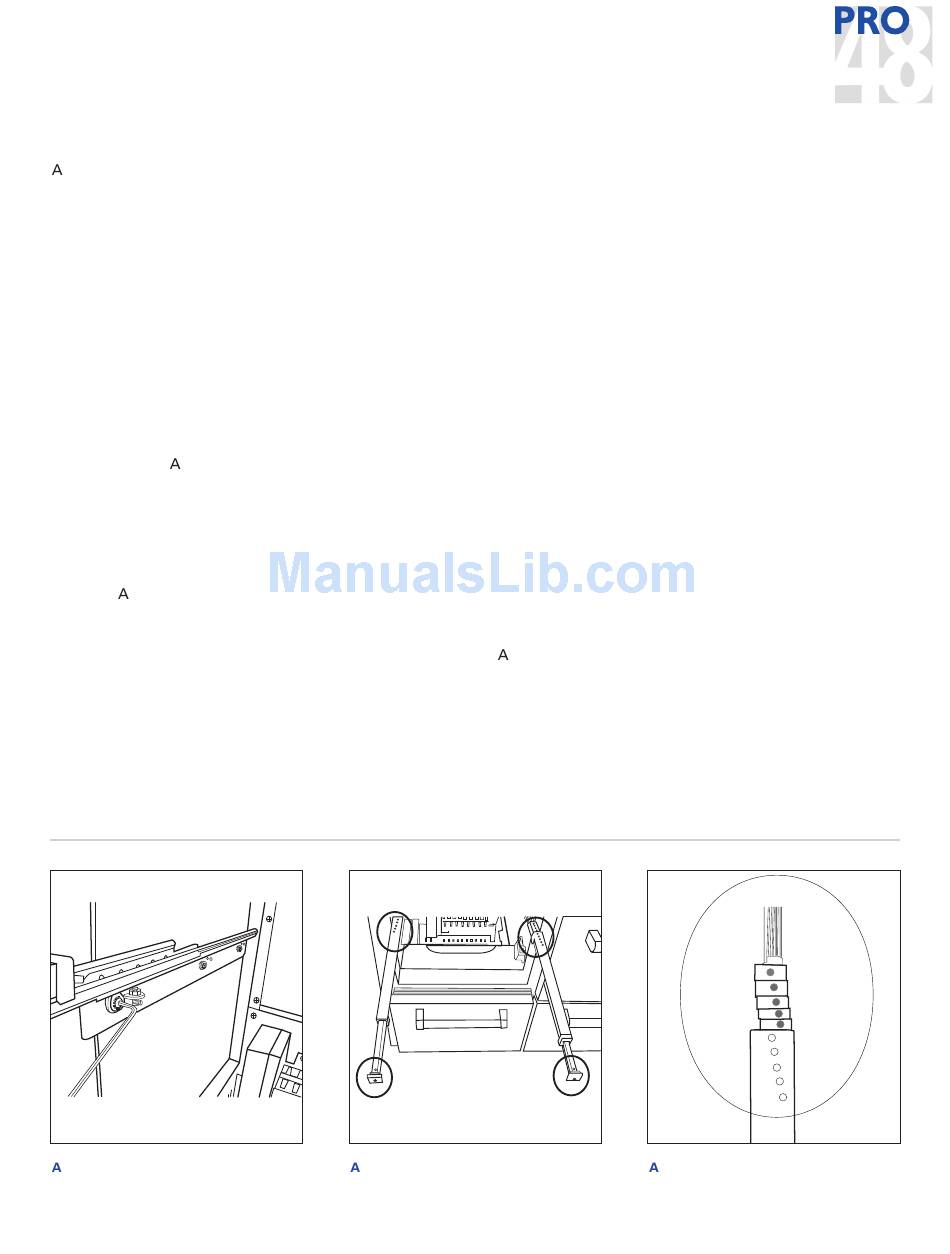

justement vertical du tiroir
A J U S T E M E N T H O R I Z O N TA L
Vous devez retirer le tiroir pour pouvoir
effectuer les ajustements horizontaux. Pour ce
faire, tirez le tiroir complètement jusqu'à ce
qu'il se bloque, soulevez de façon égale ses
deux côtés avant et enlevez-le.
Desserez les vis se trouvant sur les deux
coulisses avant, placez les cales d'ajustement
à la position souhaitée et serrez à nouveau les
vis. Reportez-vous à l'illustration ci-après.
Libérez la cale d'ajustement arrière en désen-
gageant les cliquets. Déplacez la cale vers
l'avant pour déplacer le tiroir vers la droite
ou vers l'arrière pour déplacer le tiroir vers
la gauche. Chaque cran déplace le tiroir de
0,8 mm. Reportez-vous à l'illustration ci-après.
Enclenchez la cale sur les pattes situées sur
l'ajusteur arrière. Les deux côtés doivent être
déplacés dans la même direction.
Pour réinstaller le tiroir, soulevez l'avant de
celui-ci et placez-le sur les guides coulissants
du tiroir. ssurez-vous d'engager l'avant de la
coulisse du tiroir avec l'ensemble du tiroir.
justement horizontal du tiroir justement horizontal du tiroir
