P R O 4 8
T E C H N I S C H E D AT E N Z U R I N S TA L L AT I O N
T E C H N I S C H E D AT E N Z U R I N S TA L L AT I O N

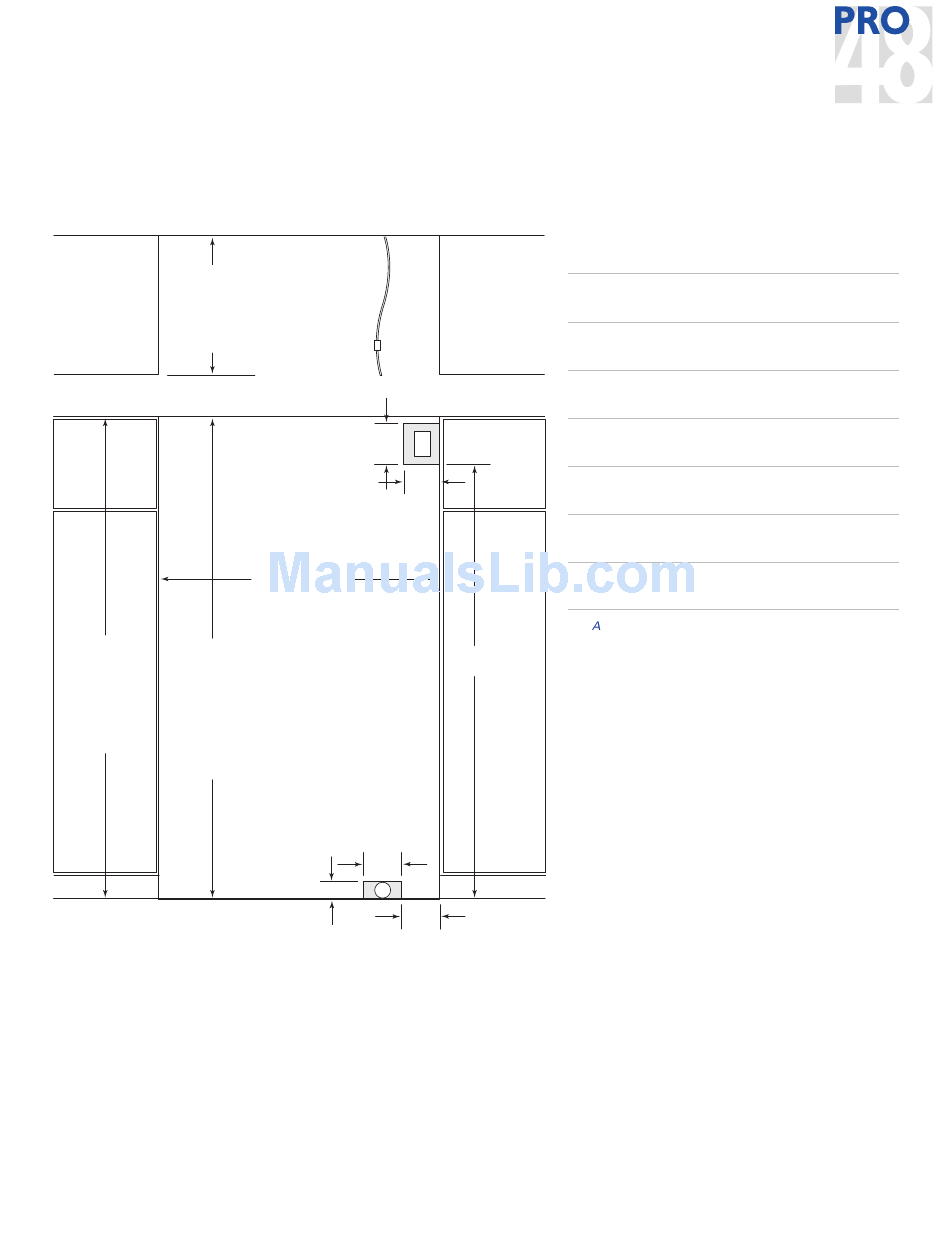

Standard- oder bündige Installation für Modelle ICB648PRO und ICB648PROG.
ROHBAUÖFFNUNGS-
TIEFE
610 mm
STANDARD
660 mm
BÜNDIG
ROHBAUÖFFNUNGSBREITE
ERFORDERLICHE
ROHBAU-
MINDESTHÖHE ZU
ÖFFNUNGS-
ENDBEARBEITETEM
HÖHE
BODEN
ZU ENDBEAR-
(NIVELLIERER EIN)
BEITETEM
2.121 mm
BODEN
STANDARD
2.127 mm
2.127 mm
STANDARD
BÜNDIG
2.137 mm
BÜNDIG
914 mm
MIN.
6,35 mm
KUPFER-
WASSERLEITUNG
ABSPERR-
VENTIL
DRAUFSICHT
178
E
mm
152
mm
STROMVERSORGUNG
IM SCHATTIERTEN BEREICH
UNTERBRINGEN
1.206 mm
STANDARD
1.219 mm
BÜNDIG
WASSERVERSORGUNG IM
SCHATTIERTEN BEREICH
UNTERBRINGEN
152
mm
W
76 mm
132
mm
VORDERANSICHT
M O D E L L E I C B 6 4 8 P R O U N D
I C B 6 4 8 P R O G
Rohbauöffnungsbreite
(Standardinstallation)
Rohbauöffnungsbreite
(bündige Installation)
Rohbauöffnungshöhe
(Standardinstallation)
Rohbauöffnungshöhe
(bündige Installation)
Erforderliche Mindesthöhe
(zu endbearbeitetem Boden)
Rohbauöffnungstiefe
(Standardinstallation)
Rohbauöffnungstiefe
(bündige Installation)
Die bmessungen sind für bearbeitete
Rohbauöffnungen.
1.918 mm
1.206 mm
1.219 mm
2.127 mm
2.137 mm
2.121 mm
610 mm
660 mm
81
