Schematic Diagrams

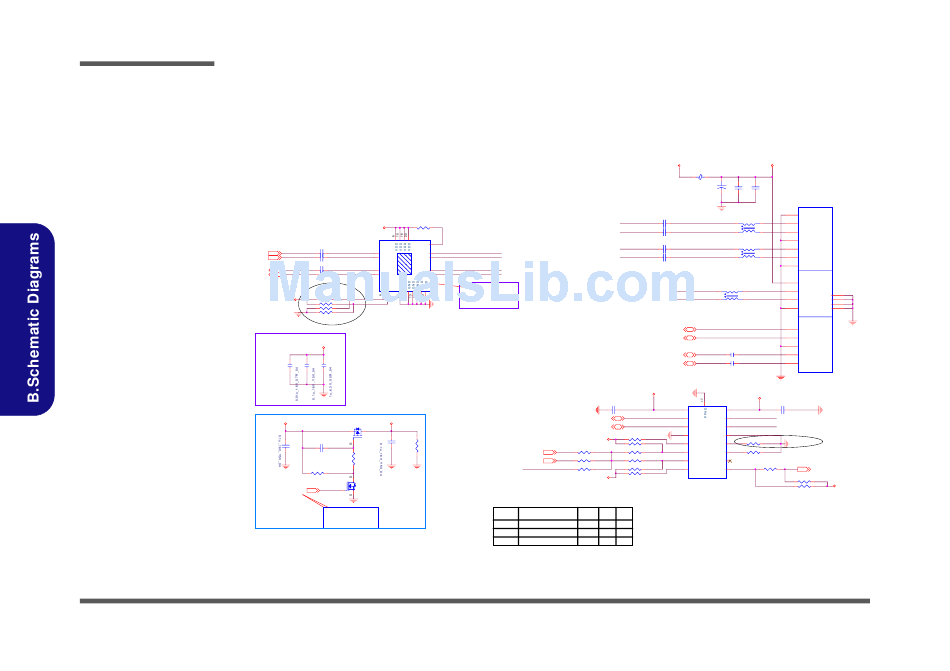

eSATA+USB, USB Charge

24
SATA_TXP5
24
SATA_TXN5
Sheet 45 of 63
24
SATA_RXN5
24
SATA_RXP5
eSATA+USB,
USB Charge
33,49,50
B - 46 eSATA+USB, USB Charge
e SATA REDRIVER
R771
4.7K_04
3.3VS
7
EN
1
15
SATA_TXP5
C329
0.01u_16V_X7R_04
HZ01
RX_0P
TX_0P
SATA_TXN5
HZ02
2
14
C330
0.01u_16V_X7R_04
RX_0N
TX_0N
HOST
DEV ICE
4
12
SATA_RXN5
C567
0.01u_16V_X7R_04
HZ03
TX_1N
RX_1N
SATA_RXP5
C568
0.01u_16V_X7R_04
HZ04
5
11
TX_1P
RX_1P
0911
R773
*4.7K_04
3.3VS
R775
*4.7K_04
R483
4.7K_04
U46
GND
R489
4.7K_04
SN75LVCP412ARTJR
GND
Layout Note:
3.3VS
Closed to Chip
C915
C920
C918
GND
VDD5
VDD5_USBCHG
100 mil
100 mil
S
D
C946
C580
C586
0.1u_10V_X7R_04
Q30
R516
AO3415
100K_04
R826
R825
100K_04
330K_04
Q51
G
MTN7002ZHS3
USB_CHARGE_EN
From EC
Power off:
Lo
Fn+Pwr BTN: Hi
ESATA+USB 3.0
Combo PORT
SATA_TXP5_R
SATA_TXN5_R
SATA_RXN5_R
SATA_TXP5_R
SATA_TXN5_R
SATA_RXP5_R
SATA_RXN5_R
SATA_RXP5_R
USB Charge
Layout note:
Close to J_SATA1
PN:6-02-75412-KQ0
VDD5_USBCHG
C579 10u_10V_Y5V_08
32
U2DM3
32
U2DP3
R512
10K_1%_04
VDD5_USBCHG
R927
10K_1%_04
R928
*0_04
R510
*10K_1%_04
32
PWRON3#
R929
0_04
R507
10K_1%_04
33,49,50
DD_ON
USB_CHARGE_EN
R936
*0_04
R930
*10K_1%_04
R504
10K_1%_04
VDD5_USBCHG
CTL1
CTL2
CTL3: 0
X
1-----> Dedicated Charging Pot, Auto-detect
CTL1
CTL2
CTL3: 1
1
1-----> Charging Dow nstream Port, BC Specification 1.1
CTL1
CTL2
CTL3: X
1
0-----> Standard Downstream Port, USB 2.0 Mode
(DD_ON)
(VDD5)
(VDD5)
CTL1
CTL2
CTL3
Mode 1
Power off & Discharge
0
0
0
Mode 2
Power off & Charge
0
1
1
Mode 3
Power on & Charge
1
1
1
USBVCC_CHARGER
USBVCC_CHARGER_C
L66
100mils
.
HCB1608KF-121T25
+
C558
C1032
C547
220u_6.3V_6.3*6.3*4.2
0.1u_16V_Y5V_04
22u_6.3V_X5R_08
J_ESATA1
eSATA
P5
GND
SATA_TXP5_C
1
2
P6
C562 0.01u_16V_X7R_04
L68
A+
4
3
P7
C561 0.01u_16V_X7R_04
SATA_TXN5_C
A-
WCM2012F2S-161T03-short
P8
GND
1
2
P9
C560 0.01u_16V_X7R_04
SATA_RXN5_C
L67
B-
SATA_RXP5_C
4
3
P10
C559 0.01u_16V_X7R_04
B+
WCM2012F2S-161T03-short
P11
GND
USB2.0
P1
VBUS
L69
U2DM3_R
1
2
P2
D-
G1
4
3
P3
U2DP3_R
D+
G2
WCM2012F2S-161T03
G3
P4
GND
G4
USB3.0
P12
32
U3RX3#
SSRX-
P13
32
U3RX3
SSRX+
P14
GND
P15
C1033
0.1u_10V_X7R_04
32
U3TX3#
SSTX-
C1034
0.1u_10V_X7R_04
P16
32
U3TX3
SSTX+
EU146-167BRL-TW-4.0
USBVCC_CHARGER
100 mil
U25
100 mil
1
12
C563 0.1u_16V_Y5V_04
IN
OUT
2
11
U2DM3_R
DM_O
DM_IN
3
10
U2DP3_R
DP_O
DP_IN
4
14
ILIM_SEL
GND
5
16
R509
24K_1%_04
0821
EN/DSC
ILIM0
6
15
R506
*10K_04
CTL1
ILIM1
7
9
CTL2
NC
R501
8
13
G_OC#01
*0_04
USB_OC#3_TI
CTL3
FAULT#
TPS2540A
R500
*10K_04
R502
*10K_04
M_PQFP16
GND1
GND2
GND3
GND4
32
VDD5
