PŘIPOUTÁNÍ DÍTĚTE - ECE-SKUPINA I (9-18 KG)
1. Umístěte dítě do sedačky.
2. Nasaďte již připravený přední pult. (viz. kapitola „Nastavení předního pultu).
3. Vezměte bederní pás (n) a dejte ho do připravené pojistky (x) na předním pultu.
Napněte pás (n) a dbejte přitom na to, aby o) procházel celou svou šíří uvnitř
pásového otvoru (p).
Upozornění: Pás nesmí být v žádném případě překroucený.
4. Zasuňte pásovou sponu (m) do pásového zámku (l). Musíte slyšet hlasité
zacvaknutí.
5. Utáhněte bederní pás (n) zatáhnutím za úhlopříčný pás (f).
6. Následně položte úhlopříčný pás paralelně k bedernímu pásu a umístěte je do
stejného pásového otvoru (x).
7. Napněte pás (f) a dbejte přitom na to, aby oba pásy (f) a (m) procházely celou
svou šíří uvnitř pásového otvoru (x).
ZMĚNA Z ECE-SKUPINY I (9-18 KG) NA ECE-SKUPINU II/III (15-36 KG)
1. Odstraňte přední pult (p).
2. Zmáčněte oba odblokovací knoflíky (q) na spodní straně sedačkového polštáře
(d) a vytáhněte ji až k první zarážce z rámu (w).
3. Nyní stiskněte knoflík (v), který leží uprostřed pod sedačkovým polštářem (d) a
vytáhněte sedačku kompletně z rámu (w).
4. Pro odstranění rozpěrky (s) dejte nejprve sedačku do ležící pozice.
5. Vytáhněte nahoru potah opěrky zad (a), aby se uvolnil otvor na prsty na zadní
straně opěrky zad, Stiskněte odblokovací knoflík na vnitřku opěrky zad a oddělte
zespodu rozpěrku (s).
6. Opakujte tento postup i na druhé straně.

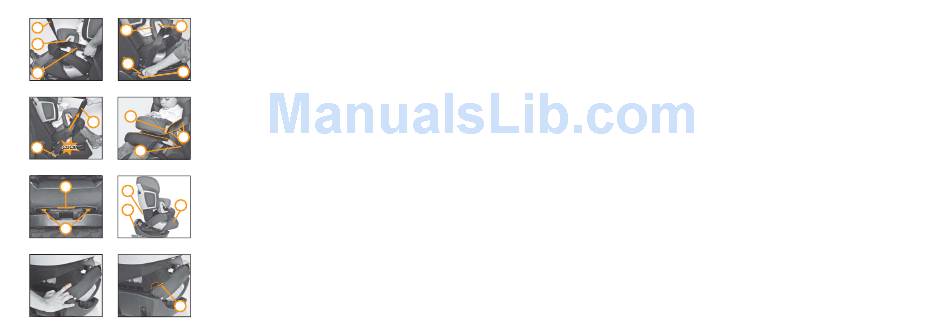

SECURING WITH SAFETY CUSHION – ECE GROUP I (9-18 KG)
1. Place the child in the CYBEX Pallas 2-fix child seat.
2. Attach the previously adjusted safety cushion (p) to the child seat. (See chapter
"SAFETY CUSHION ADJUSTMENT")
3. Pull out the complete vehicle belt length. Take the lap belt (n) and slide it into the
dedicated belt routings (x) (marked red) of the safety cushion (p).
Warning! Never twist the belt!
4. Insert the belt tongue (m) into the belt buckle (l). Listen for an audible "CLICK".
5. Now take the shoulder belt (f) and pull it to tighten lap belt (n).
6. Lead back the shoulder belt (f) parallel to the lap belt (n) into the same belt routing
(x) channel.
7. Pull the belt tight and make sure that the diagonal belt (f) and the lap belt (n) are
running completely inside (over the whole width) of the belt routing (x).
SWITCHING FROM ECE GROUP I (9-18KG) TO ECE GROUP II/III (15- 36KG)
1. Remove the safety cushion (p).
2. Press the two release buttons (q) on the bottom side of the seat cushion (d) and
simultaneously pull it away from the main frame (w) until you feel a resistance.
3. Now pull the reclining handle (v), situated centrally on the bottom of the seat
cushion (d), and pull off the child seat from the main frame (w).
4. To remove the spacers (s), pull up the backrest cover to reveal the finger hole on
the backside of the backrest (a).
5. Push the release hook inside the finger hole and pull the spacers (s) out of the
backrest (a).
6. Repeat this procedure on the other side of the backrest.
GÜVENLİK YASTIĞI İLE BAĞLANTI - ECE GRUP I (9-18 KG)
1. Çocuğunuzu koltuğa oturtun.
2. Güvenlik yastığını koltuğa takın (bkz. Güvenlik Yastığı ile bağlantı bölümü)
3. Aracın emniyet kemerini çekin. Bel kemerini (n), güvenlik yastığının kırmızı işaretli
kemer yuvalarından (x) geçirin.
Uyarı: Kemerin kıvrılmadığından emin olun.
4. Kemer tokasını (m) kemer yuvasına (l) takın.
5. Omuz kemerini (f) çekerek bel kemerini (n) gerin.
6. Omuz kemerini (f) bel kemerine (n) paralel şekilde, aynı kemer yuvalarından (x)
geçirin.
7. Kemeri çekerek gerin ve çapraz kemerin (f) ve bel kemerinin (n) kemer yuvasına (x)
düzgünce oturduğuna emin olun.
ECE GRUP I (9-18 kg) DEN ECE GRUP II/III'e (15-36 kg) GEÇİŞ
1. Güvenlik yastığını (p) çıkartın.
2. Oturma minderinin (d) yanındaki iki düğmeye (q) basın ve aynı anda şaseden (w)
ayırmak üzere çekin.
3. Oturma kısmının altında bulunan yatış pozisyonu kolunu (v) çekerek, koltuğu
şaseden (w) kurtarın.
4. Bağlantıları (s) kurtarmak için, sırtlığın kılıfını sıyırarak, sırtlığın (a) arka kısmında iki
taraftaki deliklerdeki mandalları açın.
5. Sırtlığın (a) arka kısmındaki deliklerdeki mandalları açarak bağlantıları sırtlıktan
çıkarın.
6. Bu işlemi sırtlığın her iki tarafında da yineleyin.
