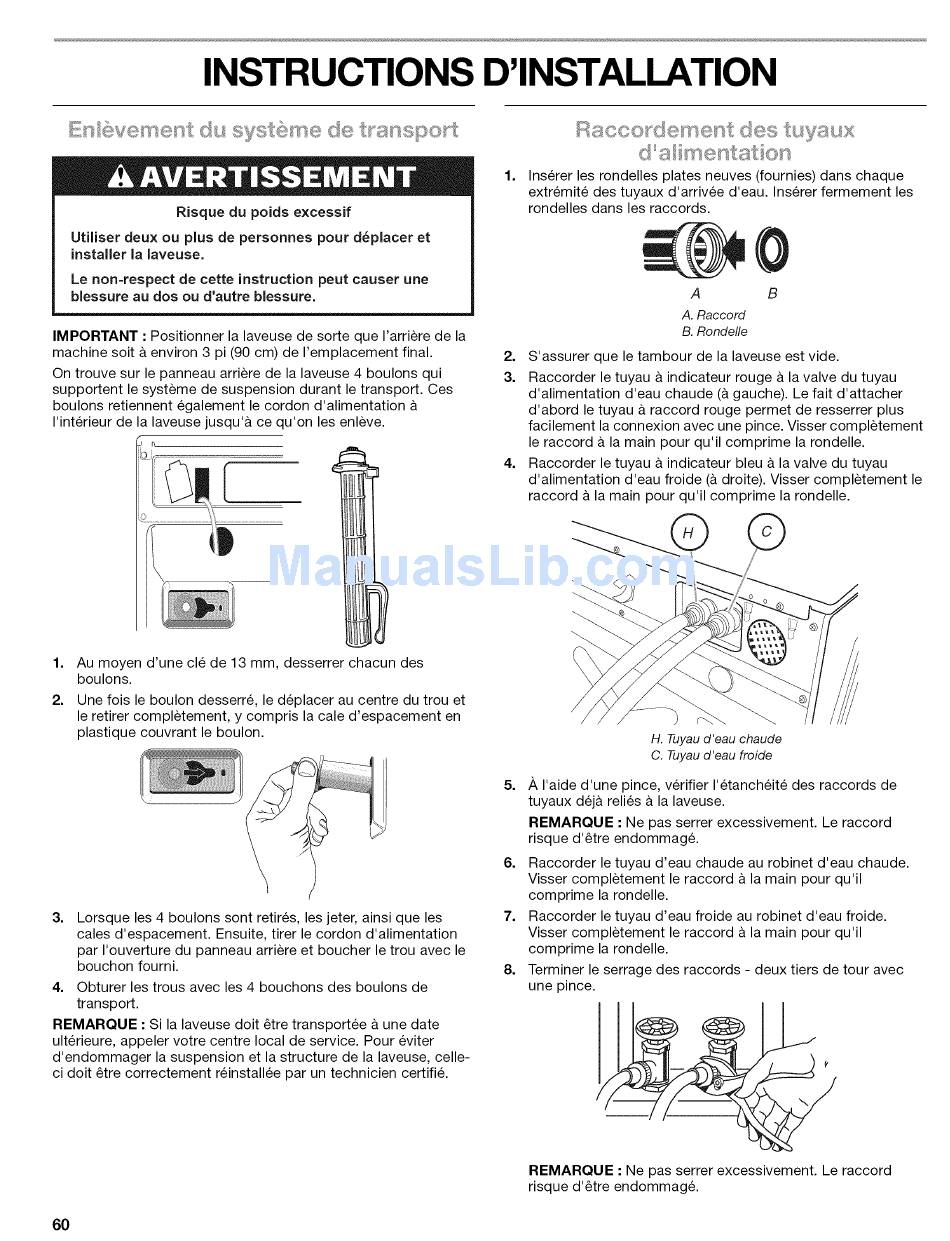

INSTRUCTIONS D'INSTALLATION
Risque du poids excessff
Utiiiser deux ou plus de personnes pour d_placer et
installer la laveuse.
Le non=respect de cette instruction peut causer une
blessure
au dos ou d'autre blessure.
IMPORTANT
: Positionner la laveuse de sorte que I'arriere de la
machine soit fl environ 3 pi (90 cm) de I'emplacement
final.
On trouve sur le panneau arriere de la laveuse 4 boulons qui
supportent le systeme de suspension
durant le transport. Ces
boulons retiennent egalement le cordon d'alimentation
&
I'interieur de la laveuse jusqu'& ce qu'on les enleve.
1. Au moyen d'une cle de 13 mm, desserrer chacun des
boulons.
2. Une fois le boulon desserre, le deplacer au centre du trou et
le retirer completement,
y compris la cale d'espacement
en
plastique couvrant le boulon.
3. Lorsque les 4 boulons sont retires, les jeter, ainsi que les
cales d'espacement.
Ensuite, tirer le cordon d'alimentation
par I'ouverture du panneau arriere et boucher le trou avec le
bouchon fourni.
4. Obturer les trous avec les 4 bouchons des boulons de
transport.
REMARQUE : Si la laveuse doit _tre transportee
& une date
ulterieure, appeler votre centre local de service. Pour eviter
d'endommager
la suspension et la structure de la laveuse, celle-
ci doit _tre correctement
reinstall6e par un technicien certifi&
1=
Ins@rer les rondelles plates neuves (fournies) dans chaque
extr@mit@des tuyaux d'arriv@e d'eau. Ins@rer fermement les
rondelles dans les raccords.
@
A
B
A. Raccord
B. Rondelle
2. S'assurer que le tambour de la laveuse est vide.
3. Raccorder le tuyau fl indicateur rouge fl la valve du tuyau
d'alimentation
d'eau chaude (fl gauche). Le fait d'attacher
d'abord le tuyau & raccord rouge permet de resserrer plus
facilement la connexion avec une pince. Visser completement
le raccord fl la main pour qu'il comprime la rondelle.
4. Raccorder le tuyau fl indicateur bleu fl la valve du tuyau
d'alimentation
d'eau froide (& droite). Visser completement
le
raccord fl la main pour qu'il comprime la rondelle.
H. Tuyau d'eau chaude
C. Tuyau d'eau froide
5. _, I'aide d'une pince, verifier I'etancheite des raccords de
tuyaux dej& relies fl la laveuse.
REMARQUE
: Ne pas serrer excessivement.
Le raccord
risque d'etre endommag&
6. Raccorder le tuyau d'eau chaude au robinet d'eau chaude.
Visser completement
le raccord & la main pour qu'il
comprime la rondelle.
7. Raccorder le tuyau d'eau froide au robinet d'eau froide.
Visser completement
le raccord & la main pour qu'il
comprime la rondelle.
8. Terminer le serrage des raccords - deux tiers de tour avec
une pince.
REMARQUE
: Ne pas serrer excessivement.
Le raccord
risque d'etre endommag&
60
