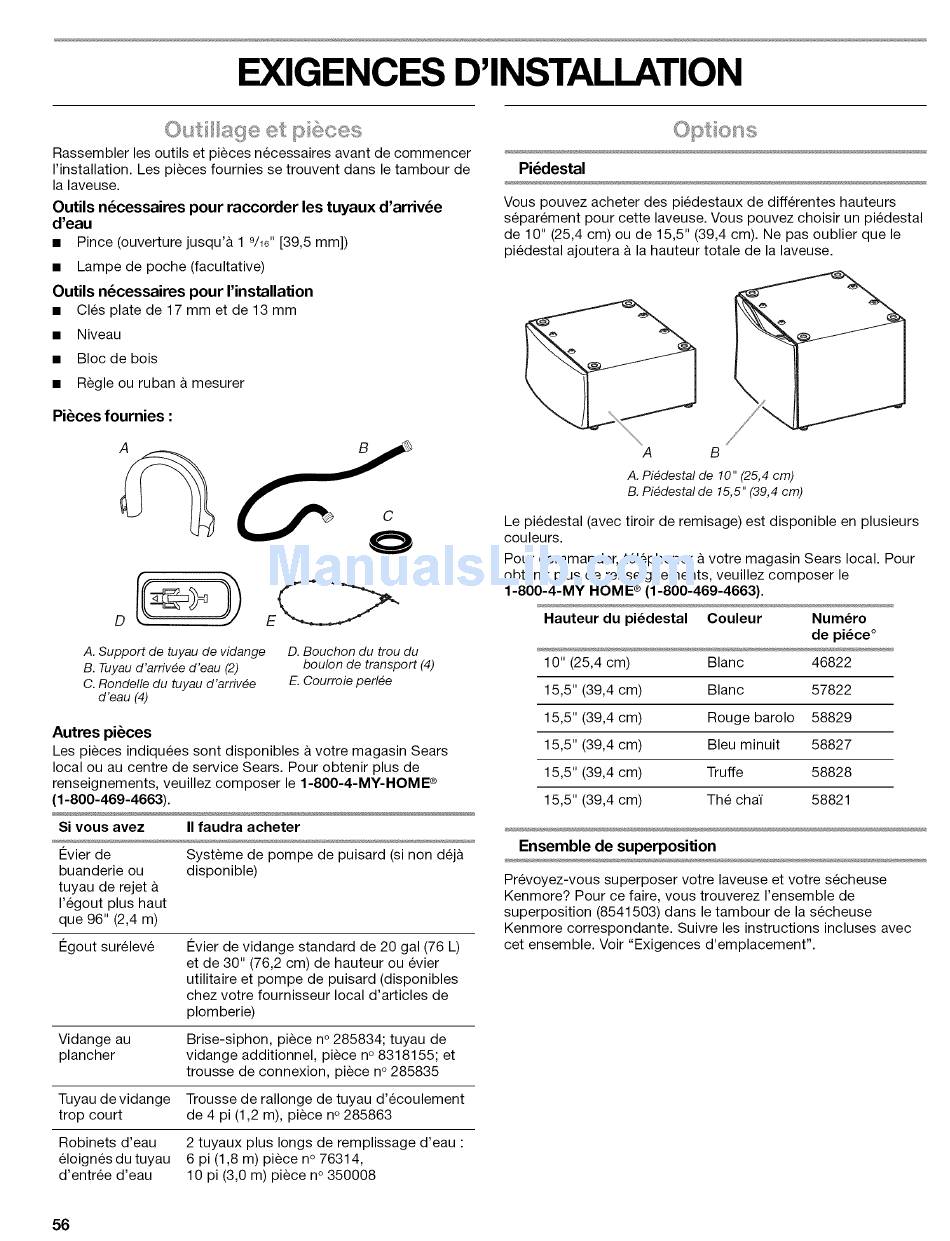

EXIGENCES D'INSTALLATION
Rassembler les outils et pi@ces n@cessaires avant de commencer
I'installation.
Les pi@ces fournies se trouvent dans le tambour de
la laveuse.
Outils n_cessaires
pour raccorder
les tuyaux d'arriv_e
d'eau
Pince (ouverture jusqu'& 1 9/_6"[39,5 mm])
Lampe de poche (facultative)
Outils n_cessaires
pour I'installation
Cles plate de 17 mm et de 13 mm
Niveau
Bloc de bois
Regle ou ruban & mesurer
Pi_ces fournies :
B
C
O
A. Support de tuyau de vidange
B. Tuyau d'arriv#e d'eau (2)
C. Rondelle du tuyau d'arriv#e
d'eau (4)
D. Bouchon du trou du
boulon de transport (4)
E. Courroie perl#e
Autres pi_ces
Les pieces indiqu6es sont disponibles & votre magasin Sears
local ou au centre de service Sears. Pour obtenir plus de
renseignements,
veuillez composer le 1-800-4-MY-HOME
®
(1-800-469-4663).
Si vous avez
II faudra acheter
I£vier de
buanderie ou
tuyau de rejet
I'egout plus haut
que 96" (2,4 m)
I£gout surelev6
Systeme de pompe de puisard (si non dej&
disponible)
I£vier de vidange standard de 20 gal (76 L)
et de 30" (76,2 cm) de hauteur ou evier
utilitaire et pompe de puisard (disponibles
chez votre fournisseur local d'articles
de
plomberie)
Vidange au
Brise-siphon,
piece n° 285834; tuyau de
plancher
vidange additionnel,
piece n° 8318155; et
trousse de connexion, piece n° 285835
Tuyau de vidange
Trousse de rallonge de tuyau d'ecoulement
trop court
de 4 pi (1,2 m), piece n° 285863
Robinets d'eau
2 tuyaux plus longs de remplissage d'eau •
eloign6s du tuyau
6 pi (1,8 m) piece n° 76314,
d'entree d'eau
10 pi (3,0 m) piece n° 350008
Pi_destal
Vous pouvez acheter des piedestaux de differentes hauteurs
separ6ment pour cette laveuse. Vous pouvez choisir un piedestal
de 10" (25,4 cm) ou de 15,5" (39,4 cm). Ne pas oublier que le
piedestal ajoutera a la hauteur totale de la laveuse.
A
B
A. Pi#destal de 10" (25,4 cm)
B. Pi#destal de 15,5" (39,4 cm)
Le piedestal (avec tiroir de remisage) est disponible en plusieurs
couleurs.
Pour commander,
telephoner & votre magasin Sears local. Pour
obtenir plus de renseignements,
veuillez composer
le
1-800-4-MY
HOME ® (1-800-469-4663).
Hauteur du pi_destal
Couleur
Num_ro
de piece °
10" (25,4 cm)
Blanc
46822
15,5" (39,4 cm)
Blanc
57822
15,5" (39,4 cm)
Rouge barolo
58829
15,5" (39,4 cm)
Bleu minuit
58827
15,5" (39,4 cm)
Truffe
58828
15,5" (39,4 cm)
The chai'
58821
Ensemble
de superposition
Prevoyez-vous
superposer votre laveuse et votre secheuse
Kenmore? Pour ce faire, vous trouverez I'ensemble de
superposition
(8541503) dans le tambour de la secheuse
Kenmore correspondante.
Suivre les instructions
incluses avec
cet ensemble. Voir "Exigences d'emplacement".
56
