Power Supply Wiring

NOTE: The power supply included with the switching transmitter can normally power
the transmitter and the receiver.

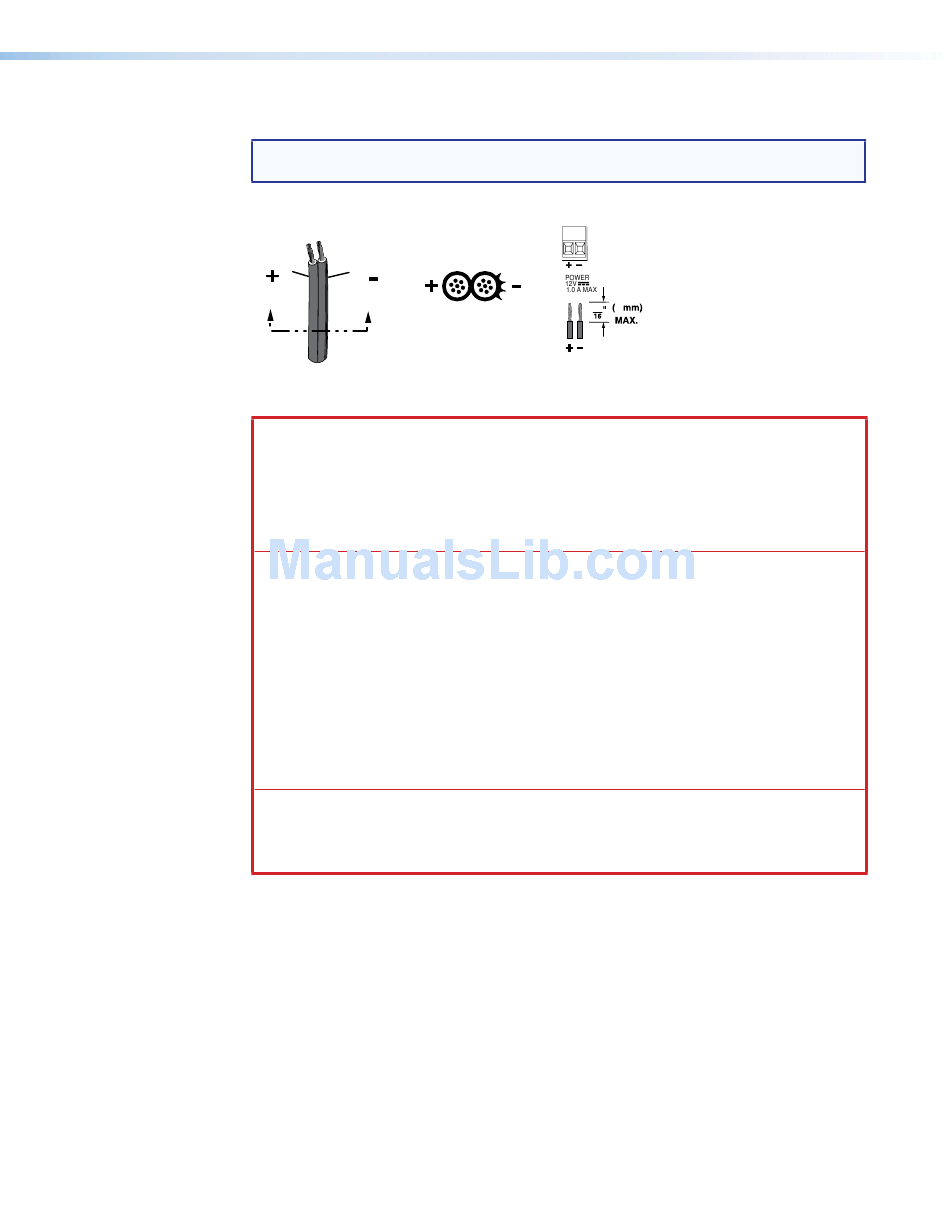

Figure 13 shows how to wire the connector.
Smooth
A
Figure 13.
CAUTION:
ATTENTION :
• The wires must be kept separate while the power supply is plugged in. Remove
power before wiring.
• Les deux cordons d'alimentation doivent être tenus à l'écart l'un de l'autre quand
l'alimentation est branchée.
• The length of exposed wires is important. The ideal length is 3/16 inch (5 mm).
•
•
• La longueur des câbles exposés est importante. La longueur idéale est de 5 mm
(3/16 inches).
•
•
•
Do not tin the power supply leads before installing them in the connector. Tinned
wires are not as secure in the connector and could be pulled out.
• Ne pas étamer les conducteurs avant de les insérer dans le connecteur. Les câbles
étamés ne sont pas aussi bien fixés dans le connecteur et pourraient être retirés.
DTP T EU 332, DTP T EU 232, DTP T MK 332, and DTP T MK 232 • Installation and Operation
Ridges
A
SECTION A–A
Power Supply
Output Cord
Power Connector Wiring
Any longer and the exposed wires may touch, causing a short circuit between
them.
Any shorter and the wires can be easily pulled out even if tightly fastened by the
captive screws.
S'ils sont un peu plus longs, les câbles exposés pourraient se toucher et
provoquer un court circuit.
S'ils sont un peu plus courts, ils pourraient sortir, même s'ils sont attachés par
les vis captives.
5
3
Direct Insertion
Connector
15
