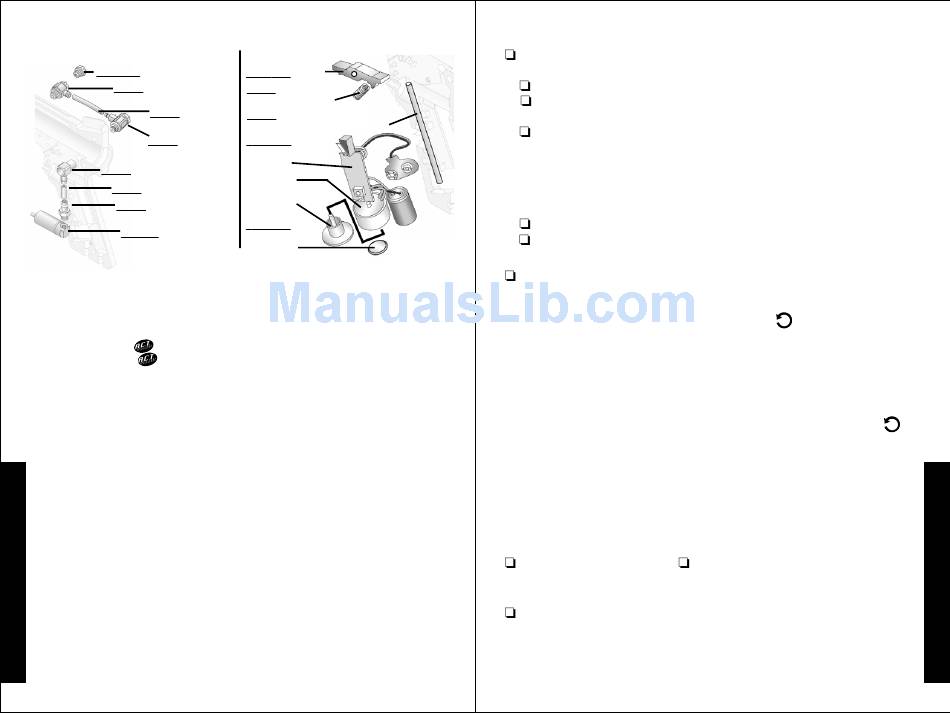

Partes especificas del modelos (no incluye en páginas 15 - 20).
Partes de la RESPONSE TM
TA05021 Tapón de apagado
20-07 Acople en forma
02-87 Manguera
20-03 Control de
20-04 90 0 Angulo conector
20-19 Manguera de 1/8"
20-05 Cilindro conector
20-02N Cilindro de RT
Especificaciones para la linea 98 Custom
Modelo Basic ...................... Tippmann
Calibre .............................................................................................................. .68
Acción ................................ Semi automática (tornillo abierto soplado-posterior)
Potencia / suministro de aire ....... Aire comprimido, Nitrógeno o cilindro de CO
Capacidad de Tolva ............................................................. 200 Bolas de pintura
Bolas-Alimente (sin ) ....................................................................... Gravedad
Bolas-Alimente (con ) ...... Gravedad / la Tecnologia Anti-Chop de Tippmann
Longitud estandar del barril 98 Custom
Longitud estandar (con barril estandar y sin tanque) 98 Custom
Peso (sin tanque) 98 Custom TM
Longitud estandar del barril 98 Custom Pro
Longitud estandar (con barril estandar y sin tanque) 98 Custom Pro
Peso (sin tanque) 98 Custom Pro
Rango de efectividad ........................................................ 150+ pies / 45+ metros
Ciclo .................................................................................. 8 Vueltas por segundo
Velocidad ............. Siempre mida la velocidad de su marcador, antes de iniciar
su sesión de juego y nunca dispare usando velocidades superiores a (300 pies)
E
92 metros/segundos (ver página 6).
S
Especificas del modelo ..................... Tippmann
Ciclo ................................................................................ 15 Vueltas por segundo
P
Peso (sin tanque) ....................................................................... 2.85 lbs. /1.29 kj
A
Especificas del modelo ........... Tippmann
Ciclo .......................................................... Ajustable 10 - 30 vueltas por segundo
Ñ
Peso (sin tanque) ........................................................................... 3 lbs. / 1.36 kj
O
Especificas del modelo ............ Tippmann
Ciclo ................................................................................ 15 Vueltas por segundo
L
Peso (sin tanque) ......................................................................... 3.2 lbs. /1.45 kj
Especificas del modelo .. Tippmann
Ciclo .......................................................... Ajustable 10 - 30 vueltas por segundo
Peso (sin tanque) ........................................................................... 3.3 lbs./ 1.5 kj
Partes de la E-TRIGGER
TA01135 Cierre
02-88
de banjo
Resorte de cierre
98-91 Pasador de armadura-
de 1/16"
la parte móvil de la solenoid
TA99007
Corredera
flujo
de cierre
Solonoide
con
Armadura
TA05014
Disco
Magnético
98 CUSTOM / 98 CUSTOM PRO
® TM
TM ......................................... 8.5" / 21.59 cms
TM .... 19.63" / 48.86 cms
.................................................... 2.9 lbs. / 1.32 kj
........................................ 11" / 28 cms
TM
TM .. 20" / 53.34 cms
TM ............................................. 3.1 lbs. / 1.41 kj
® 98 CUSTOM TM
® 98 CUSTOM TM WITH E-TRIGGER
® 98 CUSTOM PRO TM
® 98 CUSTOM PRO TM WITH E-TRIGGER
21

Descargando Su Marcador

Los protectores para ojos diseñados para paintball deben ser usados por
TM
los jugadores y cualquier persona que este en el rango de alcance.
1) Instale funda del barril (ver página 1).
2) Para descargar su marcador, desocupe completamente la tolva de
municiones y remueva la tolva.
3) Vaya al area designada de disparo y remueva la funda del barril.
4) Después apunte su marcador en una dirección segura y dispare varias
veces asegurandose que no queden bolas atrapadas en la cámara y/o en el
barril. IMPORTANTE: No desactive su marcador ya que desactivandole
puede empujar una bola dentro de la cámara o más abajo dentro del barril,
en tal caso la bola sería perdida de vista.
5) Instale funda del barril (ver página 1).
6) Inspeccione visualmente la camara para las bolas de pintura.
Remoción Del Cilindro De Suministro De Aire
TM
Los protectores para ojos diseñados para paintball deben ser usados por los
TM
jugadores y cualquier persona que este en el rango de alcance.
Para remover un cilindro cargado de aire, gire el cilindro aproximadamente 3/4 de
vuelta en sentido contrario a las manecillas del reloj
2
de la válvula de suministro de aire, cierre de tal manera que no permita el paso de
aire al marcador. Apunte con su marcador en forma segura y dispare el gas
®
remanente halando el gatillo hasta que el mismo marcador deje de disparar. (Esto
puede tomar entre cuatro o cinco disparos).
• Si su marcador continua disparando después de haberle dado 3/4 de vuelta
al tanque, el pin de la válvula del tanque no ha cerrado aún, usted tendrá
que mover el tanque en sentido contrario a las manecillas del reloj
poco más.
• Si le dio 3/4 de vuelta al tanque y comienza a escapar aire antes de
que presione el gatillo, usted le dió más vueltas de lo recomendado y
el empaque del tanque se rompió.
Debido a las variantes en las partes de las válvulas, cada tanque varia un
poco uno de otro, especialmente en como se debe dar vuelta. Si este
RESPONSE TM
proceso no funciona, el pin de la válvula en el tanque puede estar muy largo.
NOTA: Antes de guardar o desensamblar, siga las instrucciones
Descargar Su Marcador y
TM
De Aire ( ver arriba ). Luego instale la funda protectora ( ver página 1).

Limpieza Y Mantenimiento

RESPONSE TM
Para reducir el riesgo de descarga accidental: Primero siga las
instrucciones de descarga de aire descritas arriba y nunca desarme su
marcador cuando tenga presión.
TM
• Siga las advertencias enumeradas en el cilindro de suministro de aire,
para manipulación y almacenamiento.
. Esto permite que el pin
Remoción Del Cilindro De Suministro
22 Limpieza y Mantenimiento
(continua en la página 23
