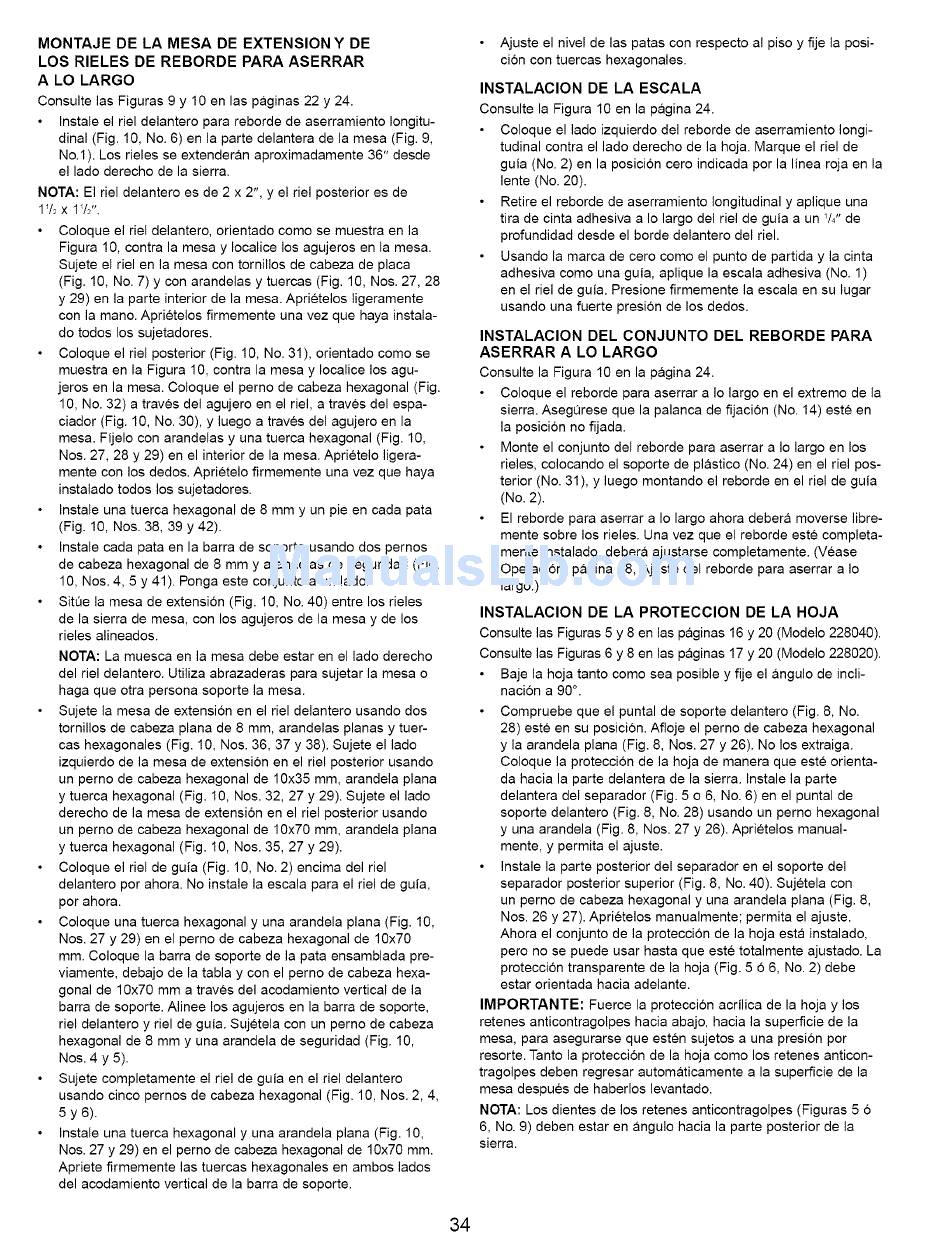

MONTAJE
DE LA MESA
DE EXTENSION
Y DE
LOS
RIELES
DE REBORDE
PARA
ASERRAR
A LO LARGO
Consulte
las Figuras 9 y 10 en las paginas
22 y 24.
Instale el riel delantero
para reborde
de aserramiento
longitu-
dinal (Fig. 10, No. 6) en la parte delantera
de la mesa (Fig. 9,
No.l).
Los rieles se extenderan
aproximadamente
36" desde
el lado derecho
de la sierra.
NOTA:
El riel delantero
es de 2 x 2", y el riel posterior
es de
1V2 x 1V2".
Coloque
el riel delantero,
orientado
como se muestra
en la
Figura 10, contra la mesa y Iocalice los agujeros
en la mesa.
Sujete el riel en la mesa con tornillos
de cabeza
de placa
(Fig. 10, No. 7) y con arandelas
y tuercas
(Fig. 10, Nos. 27, 28
y 29) en la parte interior
de la mesa. Aprietelos
ligeramente
con la mano. Aprietelos
firmemente
una vez que haya instala-
do todos los sujetadores.
Coloque
el riel posterior
(Fig. 10, No. 31), orientado
como se
muestra
en la Figura 10, contra
la mesa y Iocalice los agu-
jeros en la mesa. Coloque
el perno de cabeza
hexagonal
(Fig.
10, No. 32) a traves del agujero
en el riel, a traves del espa-
ciador (Fig. 10, No. 30), y luego a traves del agujero
en la
mesa. Fijelo con arandelas
y una tuerca hexagonal
(Fig. 10,
Nos. 27, 28 y 29) en el interior de la mesa. Aprietelo
ligera-
mente con los dedos. Aprietelo
firmemente
una vez que haya
instalado
todos los sujetadores.
Instale
una tuerca
hexagonal
de 8 mm y un pie en cada pata
(Fig. 10, Nos. 38, 39 y 42).
Instale cada pata en la barra de soporte
usando dos pernos
de cabeza
hexagonal
de 8 mm y arandelas
de seguridad
(Fig.
10, Nos. 4, 5 y 41). Ponga este conjunto
a un lado.
Sitt_e la mesa de extensi6n
(Fig. 10, No. 40) entre los rieles
de la sierra de mesa, con los agujeros
de la mesa y de los
rieles alineados.
NOTA:
La muesca
en la mesa debe estar en el lado derecho
del riel delantero.
Utiliza abrazaderas
para sujetar la mesa o
haga que otra persona
soporte
la mesa.
Sujete la mesa de extensi6n
en el riel delantero
usando
dos
tornillos
de cabeza
plana de 8 mm, arandelas
planas y tuer-
cas hexagonales
(Fig. 10, Nos. 36, 37 y 38). Sujete el lado
izquierdo
de la mesa de extensi6n
en el riel posterior
usando
un perno de cabeza
hexagonal
de 10x35 mm, arandela
plana
y tuerca hexagonal
(Fig. 10, Nos. 32, 27 y 29). Sujete el lado
derecho
de la mesa de extensi6n
en el riel posterior
usando
un perno de cabeza
hexagonal
de 10x70 mm, arandela
plana
y tuerca
hexagonal
(Fig. 10, Nos. 35, 27 y 29).
Coloque
el riel de guia (Fig. 10, No. 2) encima
del riel
delantero
por ahora. No instale
la escala para el riel de guia,
por ahora.
Coloque
una tuerca hexagonal
y una arandela
plana (Fig. 10,
Nos. 27 y 29) en el perno de cabeza
hexagonal
de 10x70
mm. Coloque
la barra de soporte
de la pata ensamblada
pre-
viamente,
debajo de la tabla y con el perno de cabeza
hexa-
gonal de 10x70 mm a traves del acodamiento
vertical de la
barra de soporte.
Alinee
los agujeros
en la barra de soporte,
riel delantero
y riel de guia. Sujetela
con un perno de cabeza
hexagonal
de 8 mm y una arandela
de seguridad
(Fig. 10,
Nos. 4 y 5).
Sujete completamente
el riel de guia en el riel delantero
usando cinco pernos
de cabeza
hexagonal
(Fig. 10, Nos. 2, 4,
5y6).
Instale
una tuerca
hexagonal
y una arandela
plana (Fig. 10,
Nos. 27 y 29) en el perno de cabeza
hexagonal
de 10x70 mm.
Apriete
firmemente
las tuercas
hexagonales
en ambos lados
del acodamiento
vertical
de la barra de soporte.
•
Ajuste
el nivel de las patas con respecto
al piso y fije la posi-
ci6n con tuercas
hexagonales.
INSTALACION
DE LA ESCALA
Consulte
la Figura 10 en la pagina 24.
•
Coloque
el lado izquierdo
del reborde
de aserramiento
longi-
tudinal
contra el lado derecho
de la hoja. Marque el riel de
guia (No. 2) en la posici6n
cero indicada
por la linea roja en la
lente (No. 20).
Retire el reborde
de aserramiento
longitudinal
y aplique
una
tira de cinta adhesiva
a Io largo del riel de guia a un V4" de
profundidad
desde el borde delantero
del riel.
Usando
la marca de cero como el punto de partida y la cinta
adhesiva
como una guia, aplique
la escala adhesiva
(No. 1)
en el riel de guia. Presione
firmemente
la escala en su lugar
usando una fuerte presi6n de los dedos.
INSTALACION
DEL
CON JUNTO
DEL
REBORDE
PARA
ASERRAR
A LO LARGO
Consulte
la Figura 10 en la pagina 24.
•
Coloque
el reborde
para aserrar a Io largo en el extremo
de la
sierra. Asegurese
que la palanca
de fijaci6n (No. 14) este en
la posici6n
no fijada.
Monte el conjunto
del reborde
para aserrar
a Io largo en los
rieles, colocando
el soporte
de plastico (No. 24) en el riel pos-
terior (No. 31), y luego montando
el reborde
en el riel de guia
(No. 2).
El reborde
para aserrar
a Io largo ahora debera moverse
libre-
mente sobre los rieles. Una vez que el reborde
este completa-
mente instalado,
debera ajustarse
completamente.
(Vease
Operaci6n,
pagina 38, Ajuste del reborde
para aserrar a Io
largo.)
INSTALACION
DE LA PROTECCION
DE LA HOJA
Consulte
las Figuras 5 y 8 en las paginas
16 y 20 (Modelo 228040).
Consulte
las Figuras 6 y 8 en las paginas
17 y 20 (Modelo 228020).
Baje la hoja tanto como sea posible y fije el angulo de incli-
naci6n a 90 °.
•
Compruebe
que el puntal de soporte
delantero
(Fig. 8, No.
28) este en su posici6n.
Afloje el perno de cabeza
hexagonal
y la arandela
plana (Fig. 8, Nos. 27 y 26). No los extraiga.
Coloque
la protecci6n
de la hoja de manera que este orienta-
da hacia la parte delantera
de la sierra.
Instale la parte
delantera
del separador
(Fig. 5 o 6, No. 6) en el puntal de
soporte
delantero
(Fig. 8, No. 28) usando un perno hexagonal
y una arandela
(Fig. 8, Nos. 27 y 26). Aprietelos
manual-
mente, y permita
el ajuste.
Instale la parte posterior
del separador
en el soporte
del
separador
posterior
superior
(Fig. 8, No. 40). Sujetela
con
un perno de cabeza
hexagonal
y una arandela
plana (Fig. 8,
Nos. 26 y 27). Aprietelos
manualmente;
permita
el ajuste.
Ahora el conjunto
de la protecci6n
de la hoja esta instalado,
pero no se puede usar hasta que este totalmente
ajustado.
La
protecci6n
transparente
de la hoja (Fig. 5 6 6, No. 2) debe
estar orientada
hacia adelante.
IMPORTANTE:
Fuerce
la protecci6n
acrilica
de la hoja y los
retenes
anticontragolpes
hacia abajo, hacia la superficie
de la
mesa, para asegurarse
que esten sujetos
a una presi6n por
resorte. Tanto la protecci6n
de la hoja como los retenes anticon-
tragolpes
deben regresar
automaticamente
a la superficie
de la
mesa despues
de haberlos
levantado.
NOTA: Los dientes
de los retenes
anticontragolpes
(Figuras 5 6
6, No. 9) deben estar en angulo hacia la parte posterior
de la
sierra.
