Renfert EASY view+ Quick Start Manual page 7

System-Einstellungen

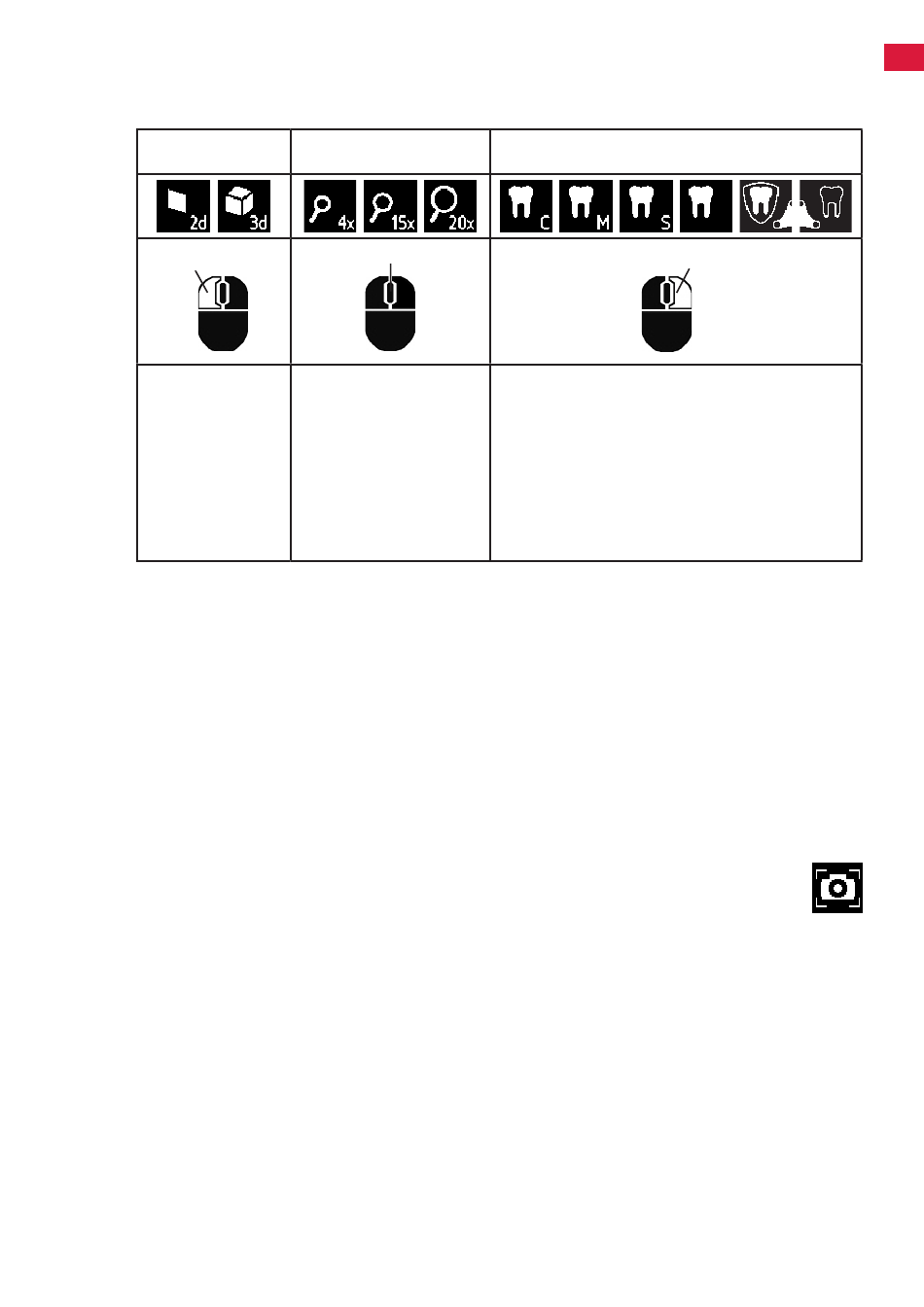

Auf dem Monitor werden unten links die aktuellen Einstellungen des Systems angezeigt.
Sobald die Maus bewegt wird, werden auf dem Monitor die möglichen Einstellungen angezeigt und mit welchem
Element der Maus die Einstellung geändert werden kann.
2D- / 3D-Darstellung Vergrößerung
(4-fach, 15-fach, 20-fach)
A
⇒ linke Maustaste (A) ⇒ Mausrad (B) vor / zurück
♦ Umschaltung zwi-
schen 2D- und
3D-Darstellung
⇒ Mausrad (B) drücken /
Screen Shot / Standbild
Mit Hilfe des Fußschalters kann das Monitorbild eingefroren (Standbild) oder auch auf dem USB-Speicherstick abge-
speichert (screen shot) werden.
Standbild
⇒ Fußschalter länger als 1 Sek. betätigen.
♦ Das Standbild wird angezeigt, d.h. das Monitorbild wird eingefroren.
Während das Standbild angezeigt wird, sind folgende Aktionen möglich:
⇒ Fußschalter kurz betätigen.
♦ Der Bildschirminhalt wird als screen shot auf dem USB-Speicherstick abgespeichert.
⇒ Fußschalter länger als 1 Sek. betätigen.
♦ Zurückschalten auf Live-Bild.
Screen shot abspeichern
Screen shot werden nur als 2D-Bilder abgespeichert.
⇒ Fußschalter kurz betätigen.
♦ Der Bildschirminhalt wird als screen shot auf dem USB-Speicherstick abgespeichert.
♦ Auf dem Monitor wird das screen shot Symbol angezeigt.
♦ Der Dateiname wird während der Speicherung auf dem Monitor angezeigt.
♦ Während der Speicherung (ca. 5 Sek.) sind keine anderen Aktionen möglich.
Der Dateiname hat die Form:
• IMGxxx.jpg
• mit xxx = fortlaufender Zähler 000 bis 999
Wird der USB-Speicherstick anschließend an einem PC angeschlossen, können die Dateinamen wie gewohnt verän-
dert werden, um sie z.B. einem Kunden zuordnen zu können.
Zugriff auf USB-Stick via Netzwerk
Wird das EASY view+ 3D Kopfteil über den Netzwerkanschluss (25) und das Netzwerk-Verlängerungskabel (bereits
in Kabelkanal eingezogen) mit einem lokalen Netzwerk verbunden, kann über das Netzwerk auf die Bilder (screen
shots) des USB-Sticks im Kopfteil zugegriffen werden.
Details dazu finden Sie in der Bedienungsanleitung im Internet.
B
drehen
♦ Umschaltung der Vergrö-
ßerung 4-fach / 15-fach /
20-fach
drehen
♦ Bildhelligkeit eines
Objektmodus anpassen
(siehe Bedienungsanlei-
tung im Internet).
- 5 -
Objektmodus (Keramik, Metall, Standard, Neutral)
⇒ rechte Maustaste (C)
♦ Umschaltung der Objektmodi
C
