Indicaciones específicas
► No mirar hacia la iluminación.
► Tal y como sucede con todos los sistemas de aumento óptico, el trabajo prolongado con el sistema puede
provocar signos de cansancio. Se debe realizar con regularidad una pausa.
► Las gafas 3D no son ningún equipamiento de protección para los ojos.
Encontrará más indicaciones de seguridad para el monitor en el manual de instrucciones que figura en Inter-
net. Cuando utilice su propio monitor, respete sus instrucciones de seguridad.
Personas autorizadas
es
El aparato deberá manejarse y entretenerse únicamente por personas correspondientemente instruidas.
Descripción del producto
Descripción general
El sistema EASY view+ 3D se compone de un cabezal con dos cámaras; la iluminación y la unidad del procesador
de imágenes, así como de un monitor 3D que incluye unas gafas 3D.
Este producto contiene fuentes luminosas de la clase de eficiencia energética F.
Conjuntos y elementos funcionales
Véase la Fig. 1 (en el interior de la portada)
1 Cabezal
2
Brazo de sujeción con zócalo
3 Monitor
4
Adaptador de corriente del EASY view 3D
5 Adaptador de corriente del monitor
6
Ajuste en altura (ajuste fino)
7 Interruptor de encendido / apagado EASY view+ 3D
Conexiones
Véase la Fig. 2 (en el interior de la portada)
20 Alimentación de tensión
21 Salida HDMI
22 Puerto USB para lápiz de memoria USB
23 Interruptor de pie
Accesorios
Encontrará los accesorios y su uso en el manual de instrucciones que figura en Internet.
Puesta en servicio
Colocación
⇒ Coloque el apoyo para la mesa (12) sobre la mesa de trabajo.
Montaje del brazo de sujeción
El brazo de sujeción se monta preferiblemente en el lado posterior o lateralmente, como mínimo a una dis-
tancia de 400 mm del borde anterior, en el tablero de la mesa.
De este modo, se aprovecha de manera óptima la zona de giro del brazo de sujeción.

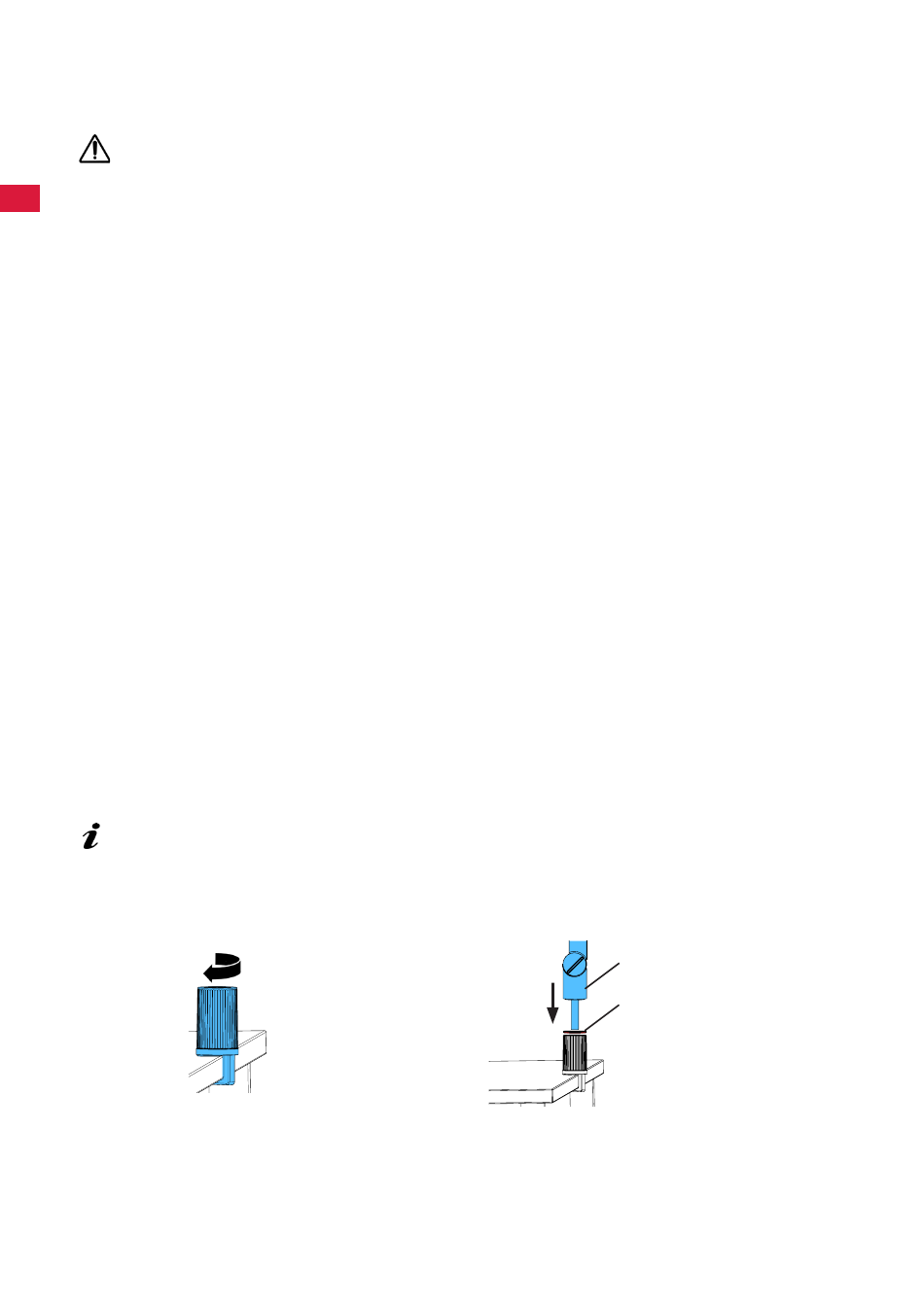

⇒ A: Monte el zócalo con la abrazadera universal en el lado posterior o lateralmente de la mesa de trabajo.
⇒ B: Introduzca el brazo de sujeción (2) en el zócalo. Preste atención a que se coloque la placa roja de plástico (30)
entre el zócalo y el brazo de sujeción.
A
⇒ Coloque el ratón (11) al lado del apoyo de la mesa.
⇒ Coloque el interruptor de pie (10) debajo de la mesa e introduzca el cable del interruptor de pie nel interruptor de pie.
8 Interruptor de encendido / apagado del monitor
9
Herramienta para el ajuste mediante fuerza de
apriete (llave Allen)
10 Interruptor de pie
11 Ratón
12 Apoyo para la mesa
13 Gafas 3D
14 Lápiz de memoria USB
24 Puerto USB para el ratón
25 Red
26 Renfert CONNECT Schnittstelle
B
30
