Informations spécifiques
► Ne pas regarder dans l'éclairage.
► Comme pour tout système d'agrandissement optique, l'utilisation prolongée de l'appareil peut conduire à
des signes de fatigue. Interrompre régulièrement le travail.
► Les lunettes de 3D ne remplacent pas un équipement de protection des yeux.
fr
Les consignes de sécurité de l'écran figurent dans le mode d'emploi disponible sur Internet.
En cas d'utilisation de votre propre moniteur, tenez compte des consignes de sécurité correspondantes !
Personnes autorisées à l'utilisation
L'utilisation et la maintenance de l'appareil sont réservés à un personnel instruit.
Description du produit
Description générale
Le système EASY view+ 3D est constitué d'une tête comportant deux caméras, d'un éclairage, d'une unité de pro-
cesseur d'images et d'un écran compatible 3D avec lunettes de 3D.
Ce produit contient des sources lumineuses de classe d'efficacité énergétique F.
Composants et éléments fonctionnels
Voir Fig. 1 (sur la couverture)
1 Tête
2
Bras support avec socle
3 Écran
4
Adaptateur secteur de l'EASY view 3D
5 Adaptateur secteur de l'écran
6
Dispositif de réglage en hauteur (réglage de la netteté)
7 Interrupteur marche / arrêt de l'EASY view+ 3D
Connecteurs
Voir Fig. 2 (sur la couverture)
20 Alimentation
21 Sortie HDMI
22 Connecteur USB pour clé USB
23 Pédale
Accessoires
Les accessoires et leur utilisation sont décrits dans le mode d'emploi disponible sur Internet.
Mise en service
Installation
⇒ Poser le sous-main (12) sur le plan de travail.
Fixation du bras support
Fixer le bras support au plan de travail si possible à l'arrière ou sur le côté, à une distance d'au moins
400 mm du bord avant. L'exploitation de la zone de pivotement du bras support est alors optimale.

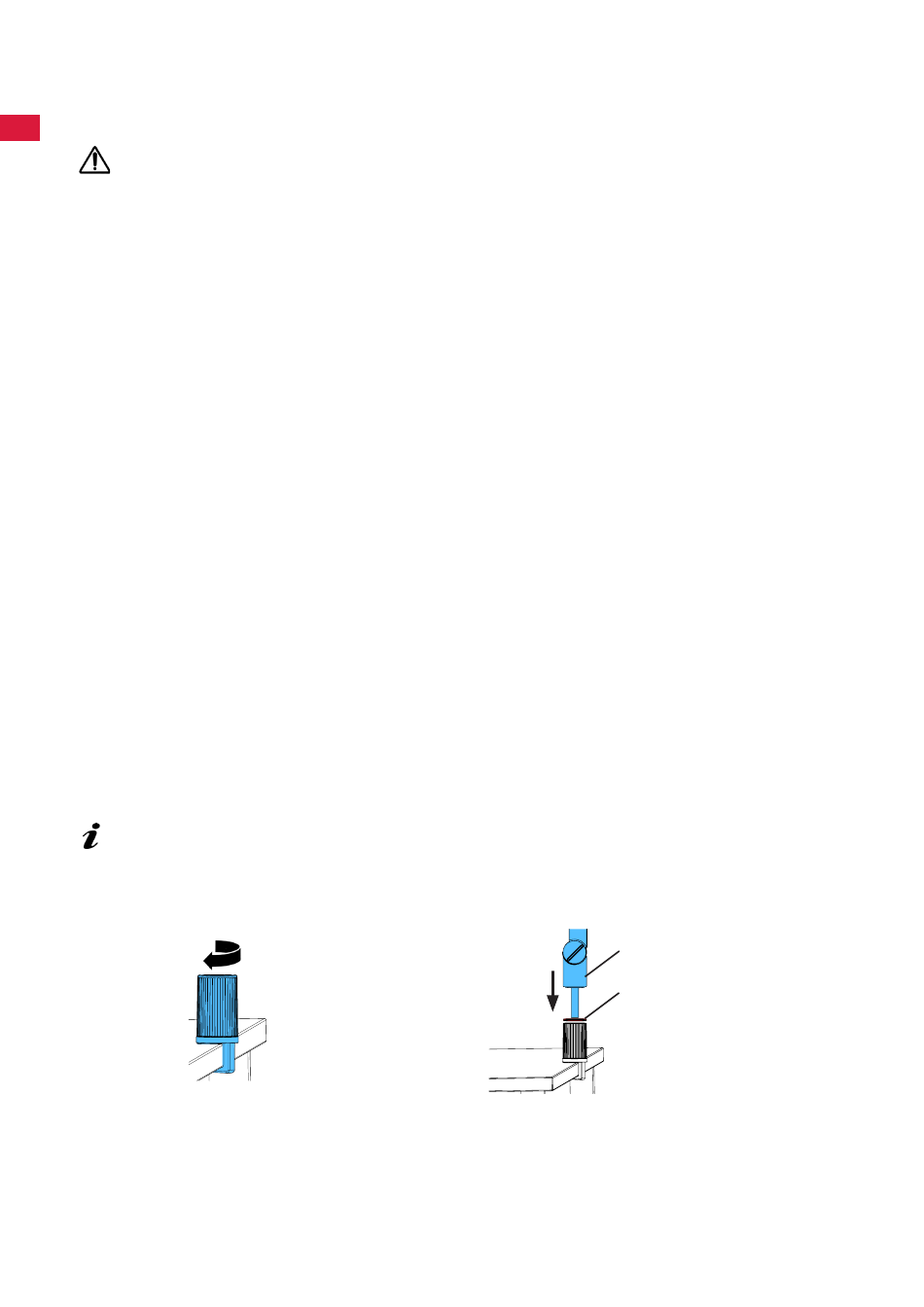

⇒ A: Fixer la pince universelle du socle à l'arrière ou sur le côté du plan de travail.
⇒ B: Insérer le bras support (2) dans le socle. Veiller à ce que la rondelle rouge en plastique (30) soit placée entre le
socle et le bras support.
A
⇒ Poser la souris (11) à côté du sous-main.
⇒ Poser la pédale (10) sous la table et insérer le câble de la pédale dans la pédale.
8 Interrupteur marche / arrêt de l'écran
9
Outil de réglage de la force de serrage (clé Allen)
10 Pédale
11 Souris
12 Sous-main
13 Lunettes de 3D
14 Clé mémoire USB
24 Connecteur USB pour la souris
25 Réseau
26 Interface Renfert CONNECT
B
30
