Avvisi specifici
► Non guardare direttamente la fonte luminosa.
► Come per tutti i sistemi di ingrandimento ottico, lavorare a lungo con il sistema può causare l'affaticamento
degli organi della vista. Fare una pausa ad intervalli regolari.
► Gli occhiali 3D non sono in grado di sostituire un equipaggiamento di protezione degli occhi.
Per gli avvisi di sicurezza per il monitor consultare il manuale di istruzioni in internet.
it
Quando si utilizza il proprio monitor, si prega di osservare le sue istruzioni di sicurezza!
Personale autorizzato
Solo personale qualificato deve usare e sottoporre a manutenzione l'apparecchio.
Descrizione del prodotto
Descrizione generale
Il sistema EASY view+ 3D è formato da una testata con due videocamere, dall'illuminazione, dall'unità del processore
d'immagine, da un monitor in grado di riprodurre immagini 3D e da occhiali 3D.
Questo prodotto contiene sorgenti luminose di classe di efficienza energetica F.
Gruppi componenti ed elementi funzionali
Vedere la Fig. 1 (risvolto copertina)
1
Testata
2 Braccio di supporto con base
3 Monitor
4 Alimentatore EASY view 3D
5 Alimentatore monitor
6 Regolazione in altezza (messa a fuoco)
7 Interruttore On / Off EASY view+ 3D
8
Interruttore On / Off monitor
Connettori
Vedere la Fig. 2 (risvolto copertina)
20 Alimentazione elettrica
21 Uscita HDMI
22 Porta USB per penna USB
23 Interruttore a pedale
Accessori
Per gli accessori e il loro uso consultare il manuale di istruzioni in internet.
Messa in servizio
Installazione
⇒ Collocare il piano di appoggio (12) sul tavolo di lavoro
Montaggio del braccio di supporto
Il braccio di supporto viene montato sul piano del tavolo di preferenza sul retro o di lato, ad almeno 400 mm
dal bordo anteriore.
In questo modo è possibile sfruttare in modo ottimale l'intero campo di movimento del braccio di supporto.

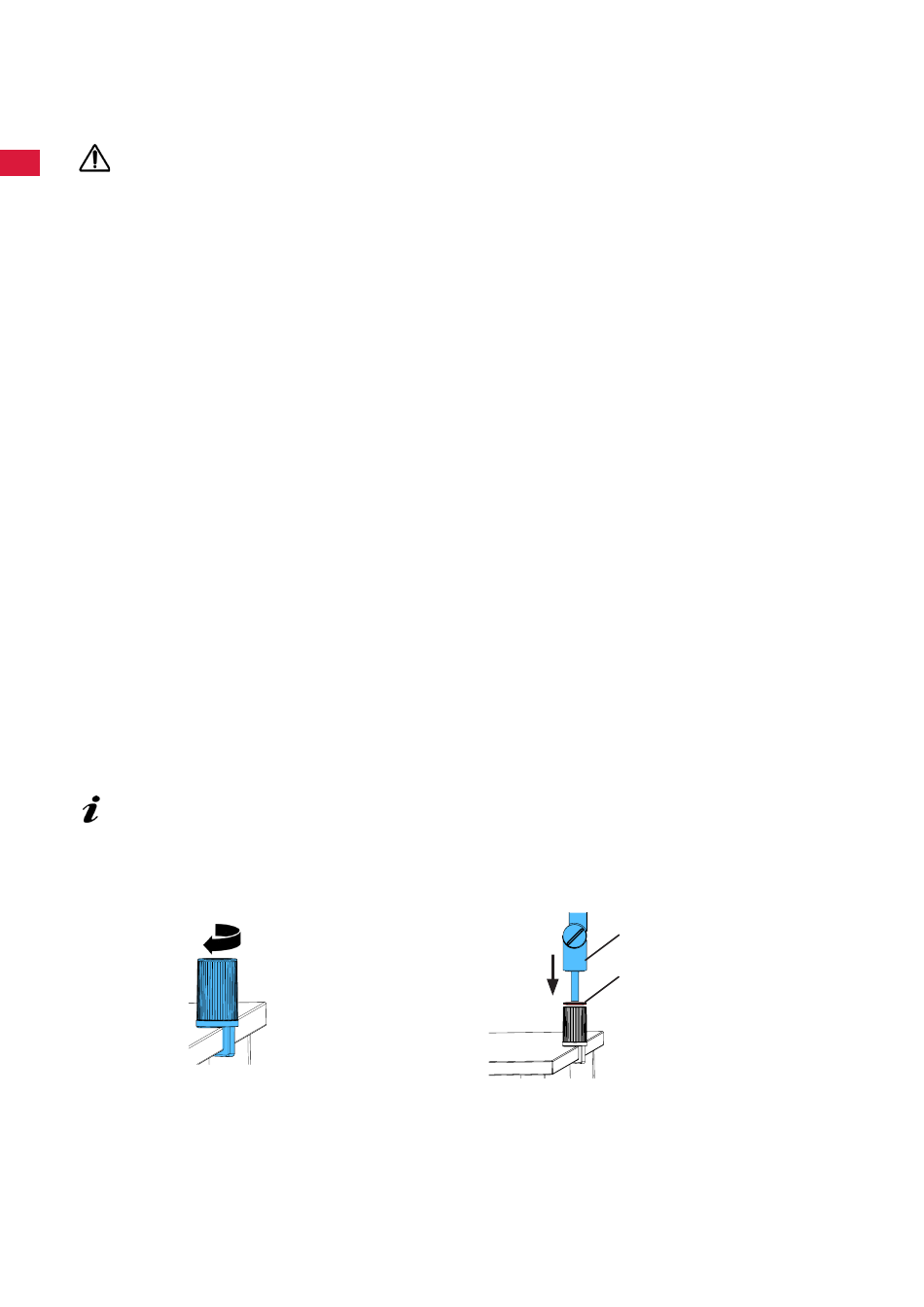

⇒ A: Mediante il morsetto universale fissare la base sul retro o di lato al piano del tavolo.
⇒ B: Inserire il braccio di supporto (2) nella base. Verificare che il disco rosso di materiale sintetico (30) sia situato tra
la base e il braccio di supporto.
A
⇒ Collocare il mouse (11) accanto al piano di appoggio.
⇒ Collocare l'interruttore a pedale (10) sotto il tavolo e inserire il cavo dell'interruttore a pedale nell'interruttore a
pedale.
9
Utensile per regolare la forza di bloccaggio
(chiave a brugola)
10 Interruttore a pedale
11 Mouse
12 Piano di appoggio
13 Occhiali 3D
14 Penna USB
24 Porta USB per il mouse
25 Porta di rete
26 Interfaccia Renfert CONNECT
B
30
