Indicações específicas
► Não olhar diretamente para a luz.
► Tal como em todos os sistemas ópticos de ampliação, o trabalho prolongado com o sistema pode originar
sintomas de fadiga. Faça pausas regulares.
► Os óculos 3D não substituem qualquer equipamento de proteção para os olhos.
Você pode consultar as indicações de segurança do monitor no manual de utilização que se encontra disponí-
vel na internet. No caso de utilização de um monitor próprio, observe as indicações de segurança do mesmo!
Pessoas autorizadas
A operação e a manutenção do aparelho só podem ser realizadas por pessoas devidamente instruídas.
pt
Descrição do produto
Descrição geral
O sistema EASY view+ 3D é composto por uma cabeça com duas câmeras, a iluminação e a unidade de processa-
mento de imagens, bem como um monitor com capacidade 3D, inclusive uns óculos 3D.
O presente produto contém fontes luminosas da classe de eficiência energética F.
Módulos e elementos funcionais
Ver Fig. 1 (na capa)
1 Cabeça
2 Braço de suporte com base
3 Monitor
4 Fonte de alimentação EASY view 3D
5 Fonte de alimentação do monitor
6 Regulagem da altura (focalizar)
7 Botão Lig / Desl EASY view+ 3D
8 Botão Lig / Desl monitor
Conexões
Ver Fig. 2 (na capa)
20 Alimentação de tensão
21 Saída HDMI
22 Conexão USB para pen-drive USB
23 Pedal de acionamento
Acessórios
No manual de utilização que se encontra disponível na internet você poderá consultar os acessórios e respectiva
utilização.
Colocação em funcionamento
Instalar
⇒ Coloque a base (12) sobre a mesa de trabalho.
Montar o braço de suporte
O braço de suporte deve ser montado preferencialmente no lado traseiro ou lateral do tampo da mesa e a
uma distância mínima de 400 mm em relação à borda da frente da mesa.
Deste modo, a área de ação do braço de suporte pode ser aproveitada de forma ideal.

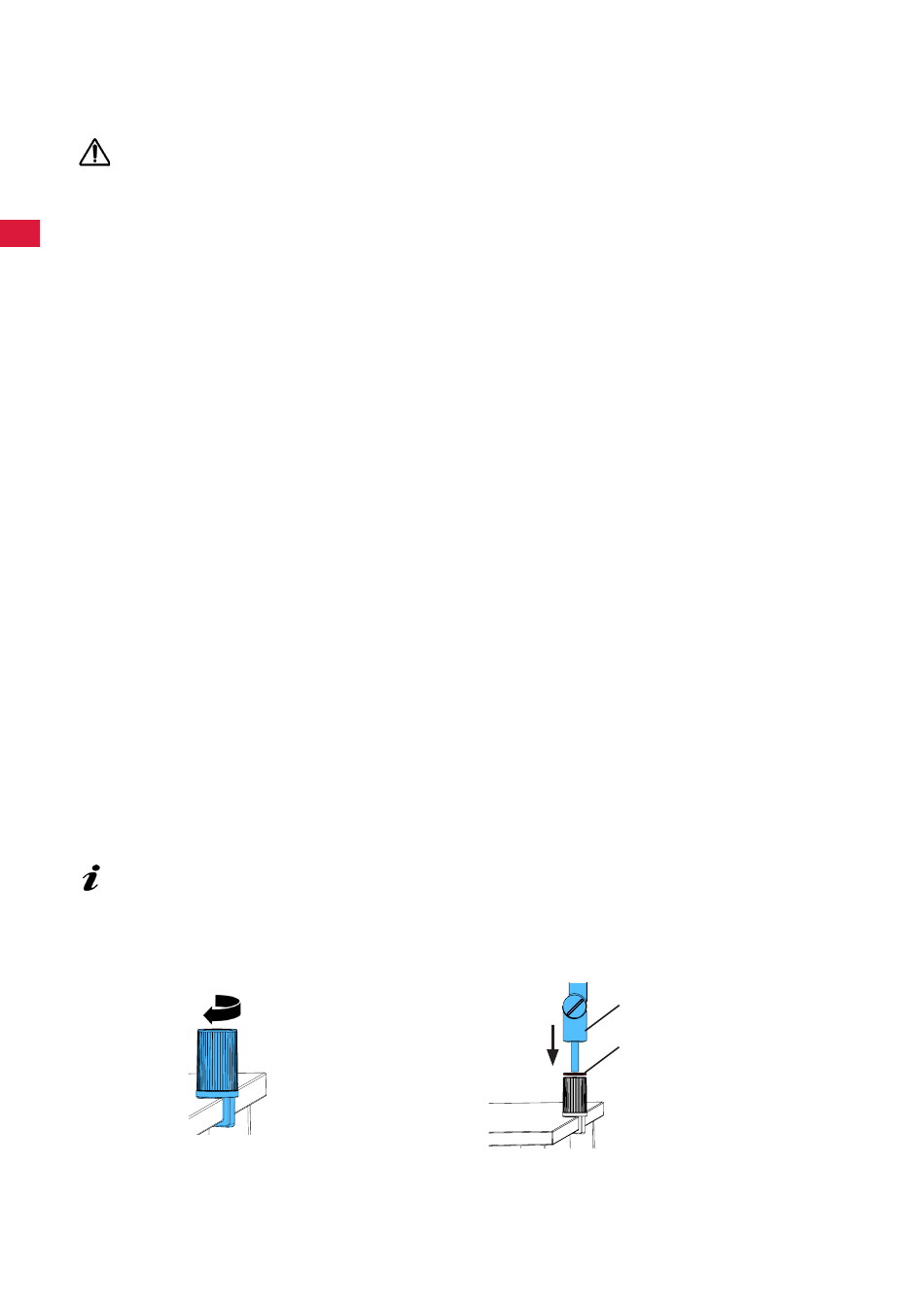

⇒ A: Monte a base com grampo universal no lado traseiro ou lateral do tampo da mesa.
⇒ B: Encaixe o braço de suporte (2) na base. Certifique-se de que o disco vermelho de plástico (30) fica posiciona-
do entre a base e o braço de suporte.
A
⇒ Coloque o mouse (11) perto da base de mesa.
⇒ Coloque o pedal (10) debaixo da mesa e insira o cabo para o pedal no pedal.
9 Ferramenta para ajuste da força de aperto
(chave Allen)
10 Pedal de acionamento
11 Mouse
12 Base de mesa
13 Óculos 3D
14 Pen-drive USB
24 Conexão USB para o mouse
25 Rede
26 Interface CONNECT da Renfert
B
30
