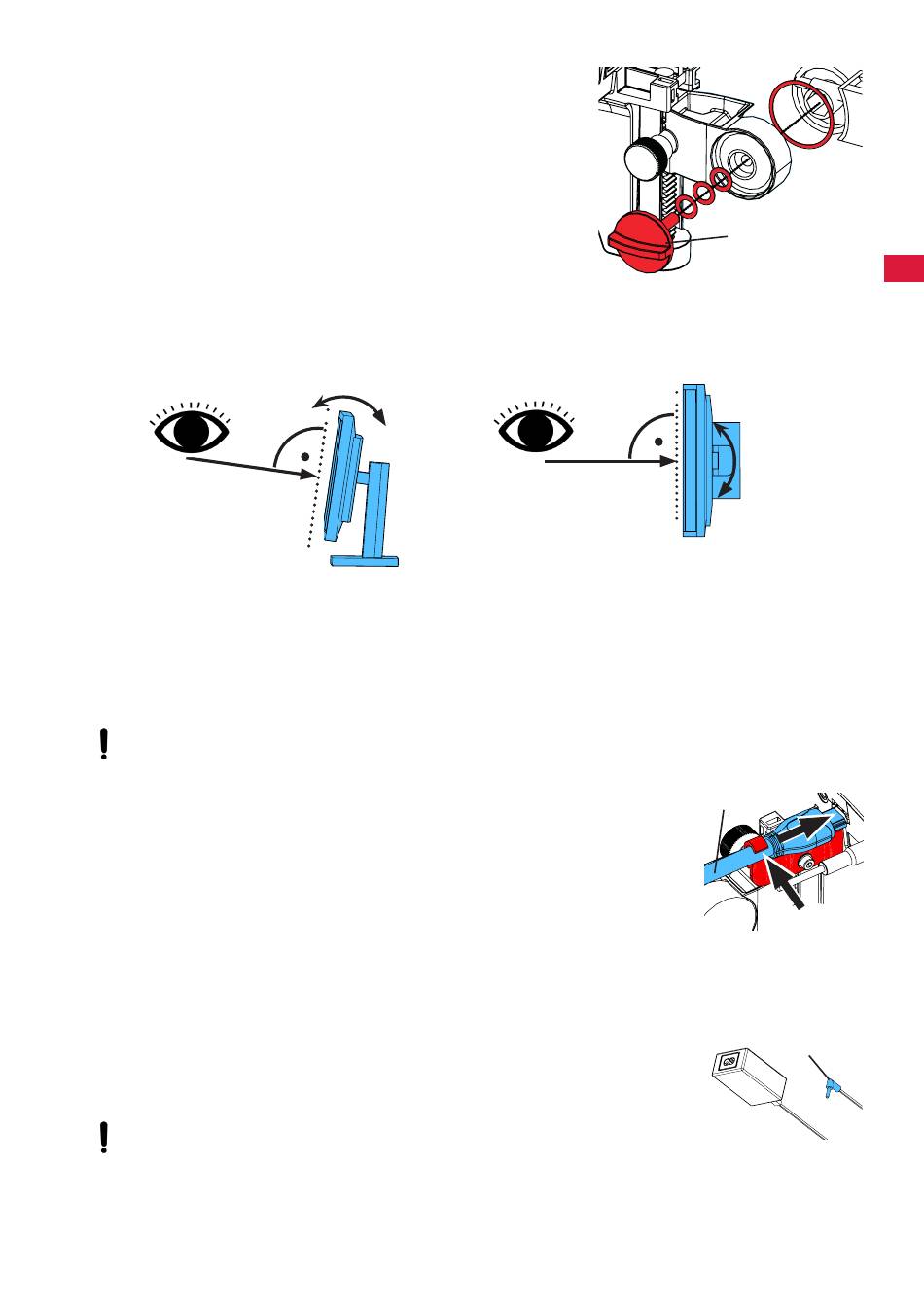

Kafa bölümünün montajı
Kafa bölümünün montajı için dört adet rondela gereklidir.
Üç adet küçük rondela önceden doğru sıralama halinde tutucu kol
üzerindeki sabitleme vidası (31) üzerine geçirilmiştir. Büyük rondela
bir yapışkan şeritle kırmızı uç kısımdan kafa bölümüne sabitlenmiştir.
⇒ Yapışkan şeridi kırmızı uç kısım ile çıkarınız.
⇒ Tutucu koldaki sabitleme vidasını (31) gevşetiniz.
⇒ Sabitleme vidasını üç adet küçük rondelalarla birlikte kafa bölümü-
nün adaptörü içine sokunuz.
⇒ Üç adet küçük rondelanın doğru sıralamada olmasına (altın / siyah
/ altın) ve büyük rondelanın resimde gösterildiği gibi yerleştirilmiş
olmasına dikkat ediniz.
⇒ Adaptörü sabitleme vidasıyla yerleştiriniz ve sabitleme vidasını kafa
bölümü artık aşağıya doğru düşmeyecek biçimde sıkınız.
Monitörün kurulumu
⇒ Monitörü doğrudan görüş alanında olacak biçimde yerleştiriniz. İzleyiciye olan mesafe 50 ila 70 cm olmalıdır.
⇒ Monitörü, bakış yönü tüm düzlemlerde monitöre dikey olacak biçimde hizalayınız (yatırınız, stant ayağı üzerinden
döndürünüz).
Sıkıştırma kuvvetinin ayarlanması
Kafa bölümünün istikrarlı bir konuma erişmesi için üç adet mafsalın (31, 32, 33) sıkıştırma kuvveti bireysel olarak
ayarlanabilir.
• Kafa bölümünü sağa / sola doğru döndürünüz.
- Ürünün ekinde teslim edilen aletle (9) birlikte sıkıştırma vidası (34).
• Yükseklik ayar ünitesi
- Ürünün ekinde teslim edilen aletle (9) birlikte sıkıştırma vidası (35).
Elektrik bağlantısı
Çeşitli konnektörler ve bunlara ait bağlantı soketleri renkli noktalarla karakterize edilmiştir. Bağlantı sırasında
birbirine uygun renklerle yapılan atamaya dikkat ediniz. Yanlış bağlanan bileşenler çok yüksek gerilim nede-
niyle tahrip olabilir!
Kafa bölümündeki bağlantılar
USB bellek ve kablolar ana ünitenin arkasına bağlanır.
⇒ Monitör kablosu ==> HDMI-bağlantısı (21).
HDMI-Kablosunu (36) önce tutucu klipse ve daha sonra düz olarak sokete soku-
nuz.
⇒ Pedallı anahtar kablosu ==> Bağlantı (23).
⇒ Maus kablosu ==> Bağlantı (24).
⇒ USB-bellek çubuğu ==> Bağlantı (22).
⇒ Ağ-uzatma kablosu ==> Bağlantı (25).
⇒ Kafa bölümünün gerilim besleme bağlantısı (tutucu kola entegre edilmiştir)
==> Bağlantı (20).
⇒ Renfert CONNECT bellek ==> Renfert CONNECT arayüzü (26).
Adaptör, EASY view 3D Kafa bölümü
EASY view 3D adaptörü (4) kavisli bir jack fişiyle (37) donatılmış bir kabloya sahiptir.
⇒ Jack fişini gerilim besleme bağlantısının kablosunda yer alan ve tutucu kolun ayağından
dışarı taşan soketin içine sokunuz.
Konnektörler ve bağlantı soketlerinin birbirine uygun renklerle atanmasına dikkat
ediniz.
Jack fişini hiç bir zaman pedallı anahtarın (23) bağlantısına sokmayınız! Bu durum
kafa bölümün tahrip olmasına yol açar.
⇒ Enerji kablosunu adaptöre ve bina tesisatının prizine sokunuz.
