2 - Installazione- Installation
INSTALLAZIONE QUADRO - INSTALLING THE UNIT

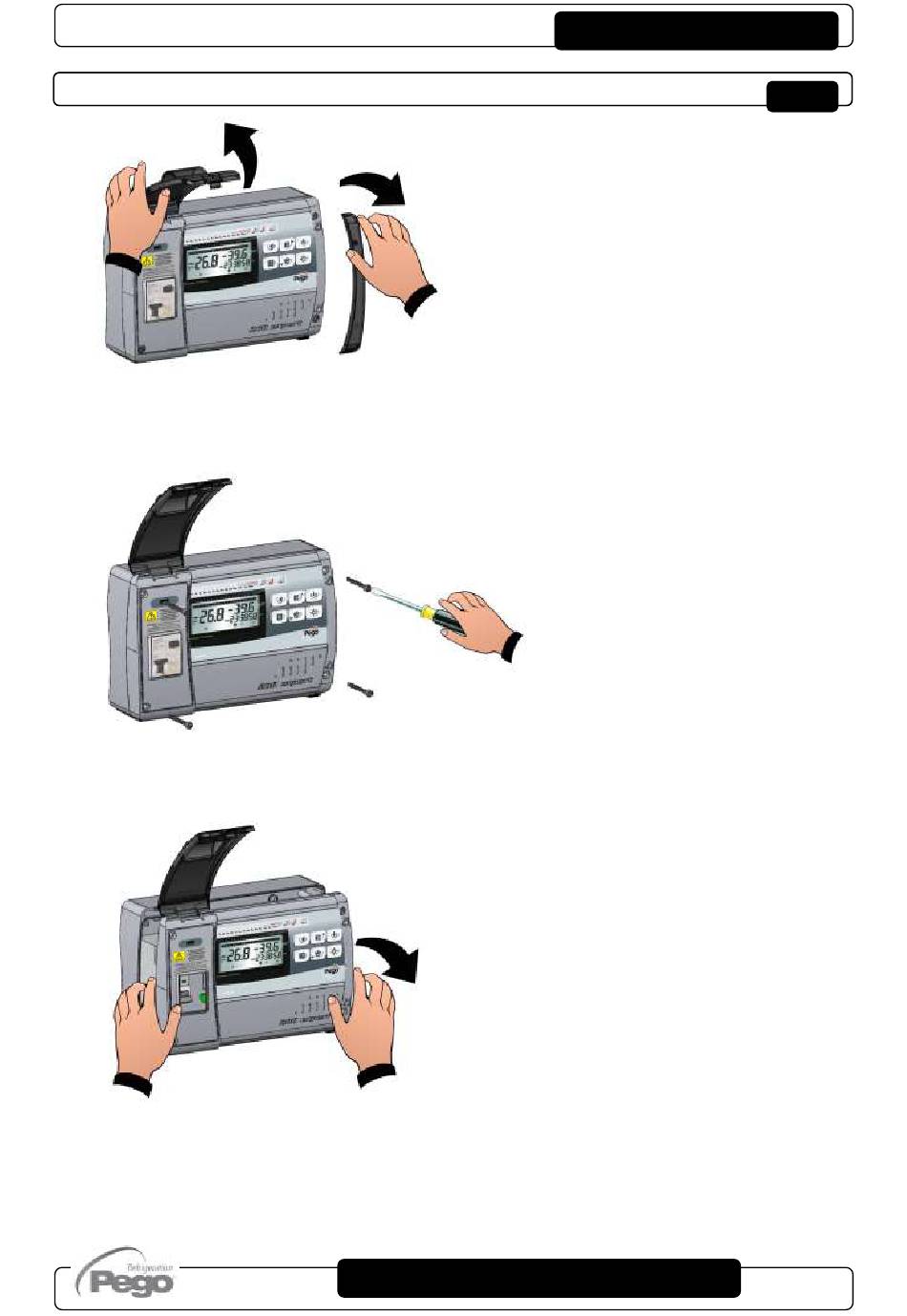

Fig. 1: Sollevare lo sportello trasparente di protezione
del magnetotermico differenziale e rimuovere la
copertura delle viti sul lato destro.
Fig. 2: Svitare le 4 viti di fissaggio del frontale della
scatola.
Fig. 3: Aprire il frontale della scatola sollevandolo e
facendo scorrere le due cerniere fino a fine corsa.
Flettere le cerniere e ruotare il frontale di 180°
verso il basso per accedere all'interno del quadro
Rev. 01-17
Raise the transparent cover that shields the
magneto-thermal cut-out switch and remove the
screw cover on the right-hand side.
Undo the 4 fixing screws at the front of the box.
Open the front of the box, lift it and slide the two
hinges out as far as they will go. Bend the hinges
and rotate the front panel by 180° downward to
get access inside the panel
