MONITORAGGIO - MONITORING
SISTEMA DI MONITORAGGIO/SUPERVISIONE - MONITORING/SUPERVISION SYSTEM
6.1
Per collegare il PLUSR200 EXPERT al sistema di
monitoraggio e supervisione TeleNET eseguire i seguenti
passaggi:
1. Assegnare un indirizzo di rete univoco per mezzo
della variabile di 2° livello Ad, e impostare
Ser=0.
2. I morsetti della connessione TeleNET sono il
RS-485(A) e il RS-485(B) sulla scheda PLUSR
200 EXPERT.
3. Rispettare l'identificazione (A) e (B) della linea
RS-485 ricordandosi che sull'interfaccia
TWRS485 il morsetto 3 = (A) e 4=(B).
4. Non realizzare connessioni a stella sulla linea
RS485.
IMPORTANTE: Durante la configurazione alla voce
"Modulo" selezionare la voce
Expert".
Di seguito riporto il collegamento tipico di un PLUSR200
EXPERT in una rete TeleNET.
MANUALE D'USO E MANUTENZIONE
Pag. 36
USE AND MAINTENANCE MANUAL
"Strumento serie PLUS
6 - Monitoraggio - Monitoring
To connect the PLUSR200 EXPERT to the TeleNET
monitoring and supervision system proceed as follows:
1. Assign a unique network address by means of
Level 2 variable Ad and set SEr=0.
2. The TeleNET connection terminals are
RS-485(A) and RS-485(B) on the PLUSR 200
EXPERT board.
3. Observe identification (A) and (B) of the RS-485
line; remember that on the TWRS485 interface
terminal 3 = (A) and 4=(B).
4. Do not make star connections on the RS485 line.
WARNING: During configuration, at entry "Module" to
select the entry "Instrument PLUS Expert Series".

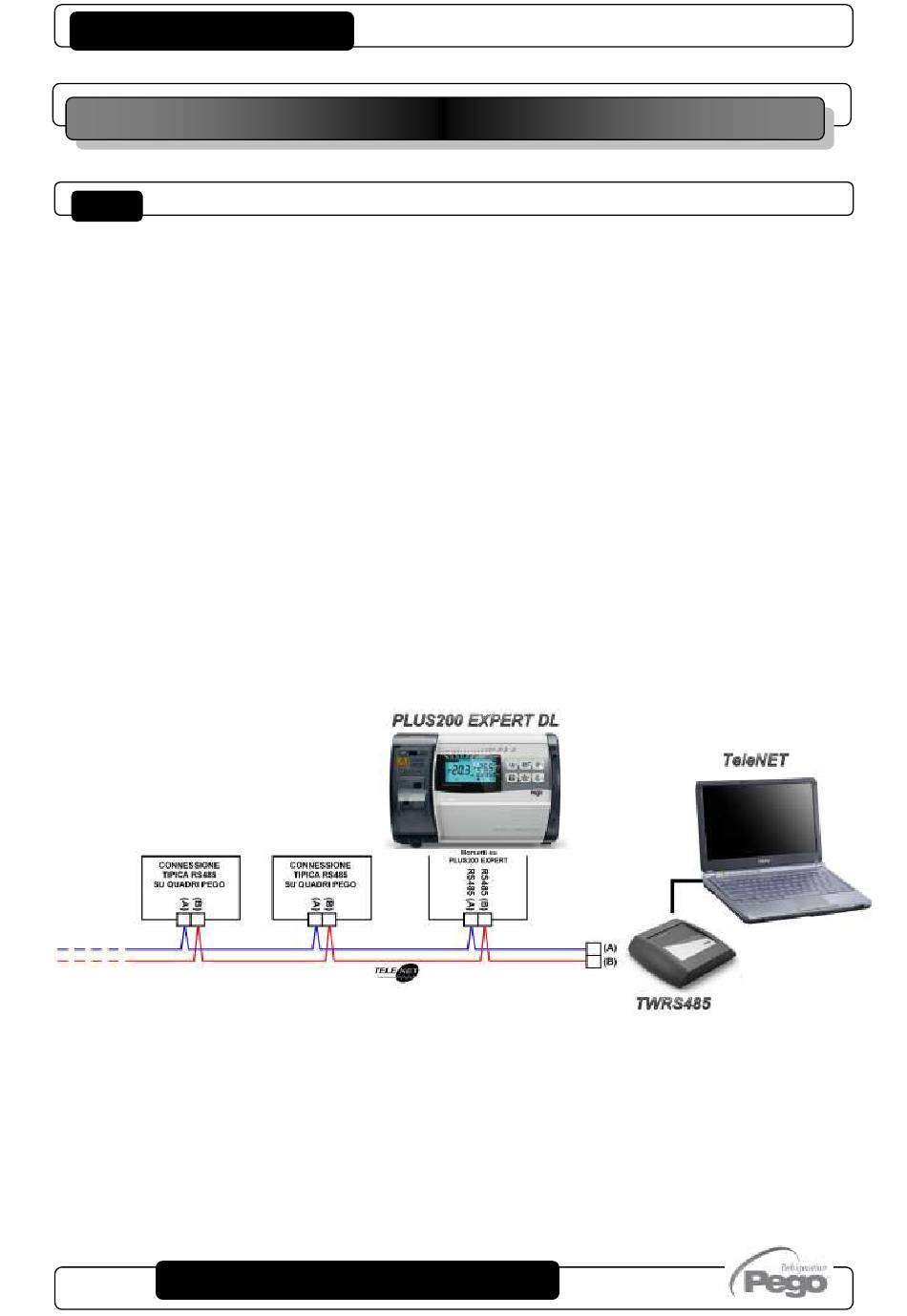

The standard connection of a PLUSR200 EXPERT on a
TeleNET network is illustrated below.
