PLUSR200 EXPERT
Effettuare tutti i collegamenti elettrici secondo gli
schemi allegati per il modello corrispondente
(vedi le relative tabelle in ALLEGATI). Per
effettuare
affidabile e mantenere il grado di protezione della
scatola si consiglia di utilizzare opportuni pressa
cavi e/o pressa tubi per serrare a tenuta tutti i
cablaggi. Si consiglia di distribuire il passaggio
dei conduttori all'interno del quadro il più ordinato
possibile, in particolar modo tenere lontano i
conduttori di potenza da quelli di segnale.
Utilizzare eventuali fascette di tenuta.
Richiudere

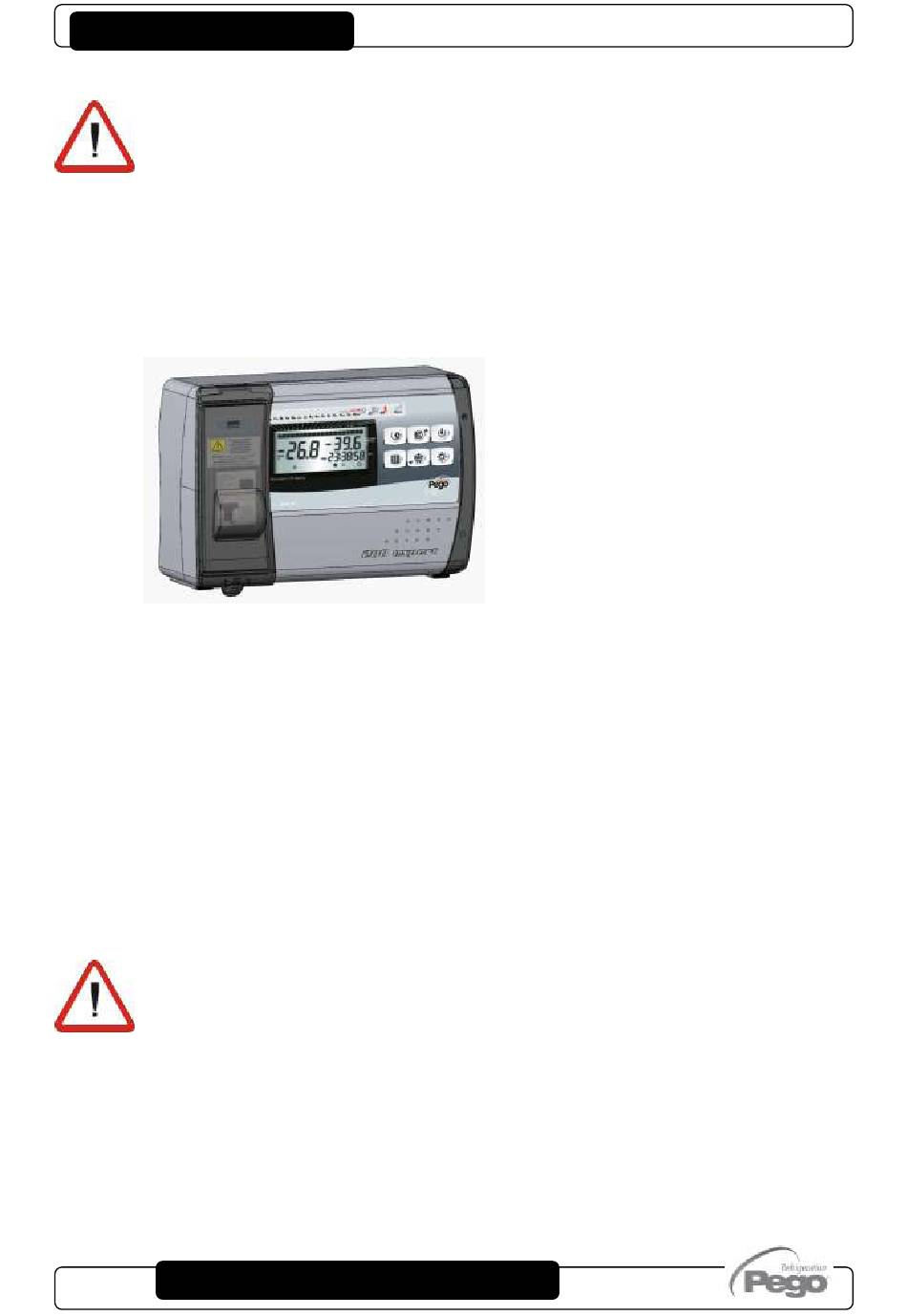

Fig. 8:
attenzione che tutti i cavi siano all'interno della
scatola e che la guarnizione della scatola sia
correttamente alloggiata nella propria sede.
Serrare il coperchio frontale con le 4 viti,
riutilizzando gli O-ring presenti sulla gola di
ciascuna vite. Dare tensione di alimentazione al
quadro
lettura/programmazione
impostati.
Porre attenzione a non stringere eccessivamente
le viti di chiusura in quanto potrebbero causare
una deformazione alla scatola ed alterare il
corretto funzionamento ed effetto tattile della
tastiera del quadro. Su tutti i carichi collegati al
controllore
dispositivi di protezione da sovracorrenti per
cortocircuiti, onde evitare il danneggiamento del
dispositivo. Ogni operazione di intervento e/o
manutenzione deve essere effettuata scollegando
il quadro dall'alimentazione elettrica e da tutti i
possibili carichi induttivi e di potenza a cui esso
risulta essere connesso; questo per garantire la
condizione di massima sicurezza per l'operatore.
MANUALE D'USO E MANUTENZIONE
Pag. 10
USE AND MAINTENANCE MANUAL
i collegamenti elettrici
il coperchio frontale,
ed effettuare una
di tutti
elettronico PLUSR200,
2 - Installazione- Installation
Make all the electrical connections as illustrated
in the diagram for the corresponding model (see
relative table in APPENDICES).
in modo To effect correct electrical connection and
maintain the protection rating, use appropriate
wire/raceway grips to ensure a good seal.
Route the wiring inside the unit in as tidy a
fashion as possible: be especially careful to keep
power wires away from signal wires. Use clips to
hold wires in place.
ponendo Close the front panel, making sure that all the
wires are inside the box and that the box seal sits
in its seat properly.
Tighten the front panel using the 4 screws,
making sure the O-rings on the head of each
screw are used.
Power up the panel and carry out thorough
scrupolosa reading/programming of all parameters.
i parametri
Be careful not to over-tighten the closure screws
as this could warp the box and compromise
proper operation of the membrane-type keypad.
Install short-circuit overload safety devices on all
the power cables connected to the PLUSR200
installare EXPERT so as to prevent damage to the device.
Work and/or maintenance must ONLY be carried
out on the unit after disconnecting the panel from
the power supply and from any inductive/power
loads: doing so allows the worker to do his job in
complete safety.
Rev. 01-17
