SIGNIFY Gardco Form Ten Series Installation Manual page 8

Pureform P26
Déflecteurs optiques
• Cette feuille d'instructions fait référence aux luminaires LEDgineIP66.
• Il existe des configurations compatibles avec les LEDgineIP66 les avec les produits
LEDgineIP66, 40 LED.
• Les instructions d'installation et de désinstallation illustrées ci-après s'appliquent
de la même manière à toutes les versions de déflecteurs optiques indiquées ci-
dessous.
Les déflecteurs optiques sont limités à une température
ambiante de +25°C avec les configurations suivantes:
•
A12
•
A13
A
B
11/14/2024 page 4 www.lumec.com
Instructions d'Installation

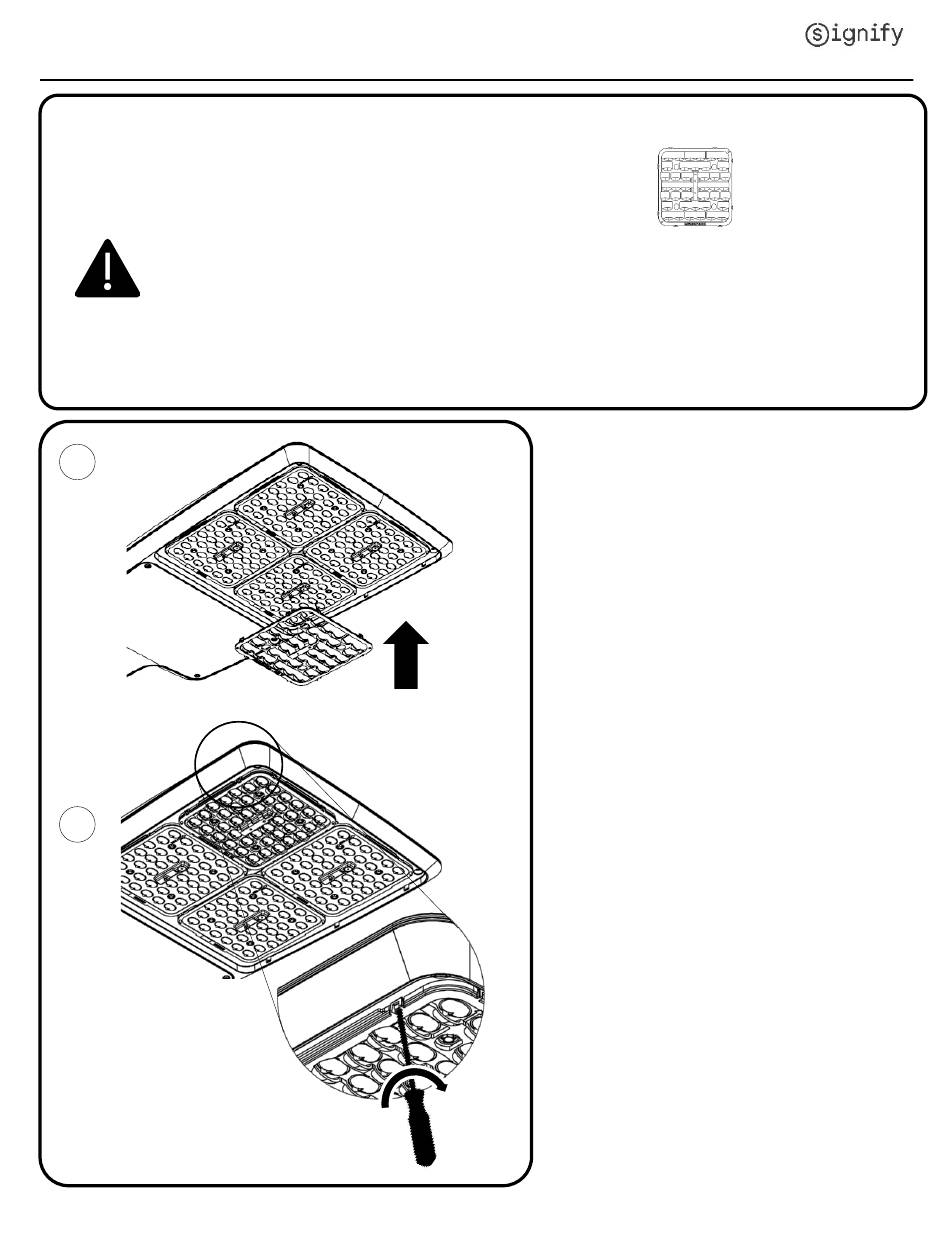

Installation du déflecteur (A)
Poussez légèrement le(s) déflecteur(s)
optique(s) pour enclencher les clips
d'accrochage aux modules (tous les clips
d'accrochage doivent être correctement
enclenchés).
Démontage du déflecteur (B)
En case de démontage du déflecteur, utilisez
un petit tournevis pour le retirer des modules
(Note: Relâchez les clips d'accrochage en
tournant légèrement le tournevis.)
40LEDs Mini
HOUSE SIDE SHIELD
)
40LEDS IP66 (HSS
