SIGNIFY Gardco Form Ten Series Installation Manual page 39

BRAS DE FIXATION DE MODERNISATION (RAM)
OUTILS NÉCESSAIRES : CLÉ À DOUILLE/OUVERTURE DE 9/16 » ET TOURNEVIS À TÊTE PHILLIPS #2
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'INSTALLER CET
APPAREIL.
ATTENTION : L'ALIMENTATION ÉLECTRIQUE DOIT ÊTRE COUPÉE AVANT
D'OUVRIR L'APPAREIL. LE NON-RESPECT DE LA DOCUMENTATION
D'INSTALLATION OU L'UTILISATION DE CE PRODUIT AUTREMENT QUE
POUR L'USAGE AUQUEL IL EST DESTINÉ ANNULE LA GARANTIE.

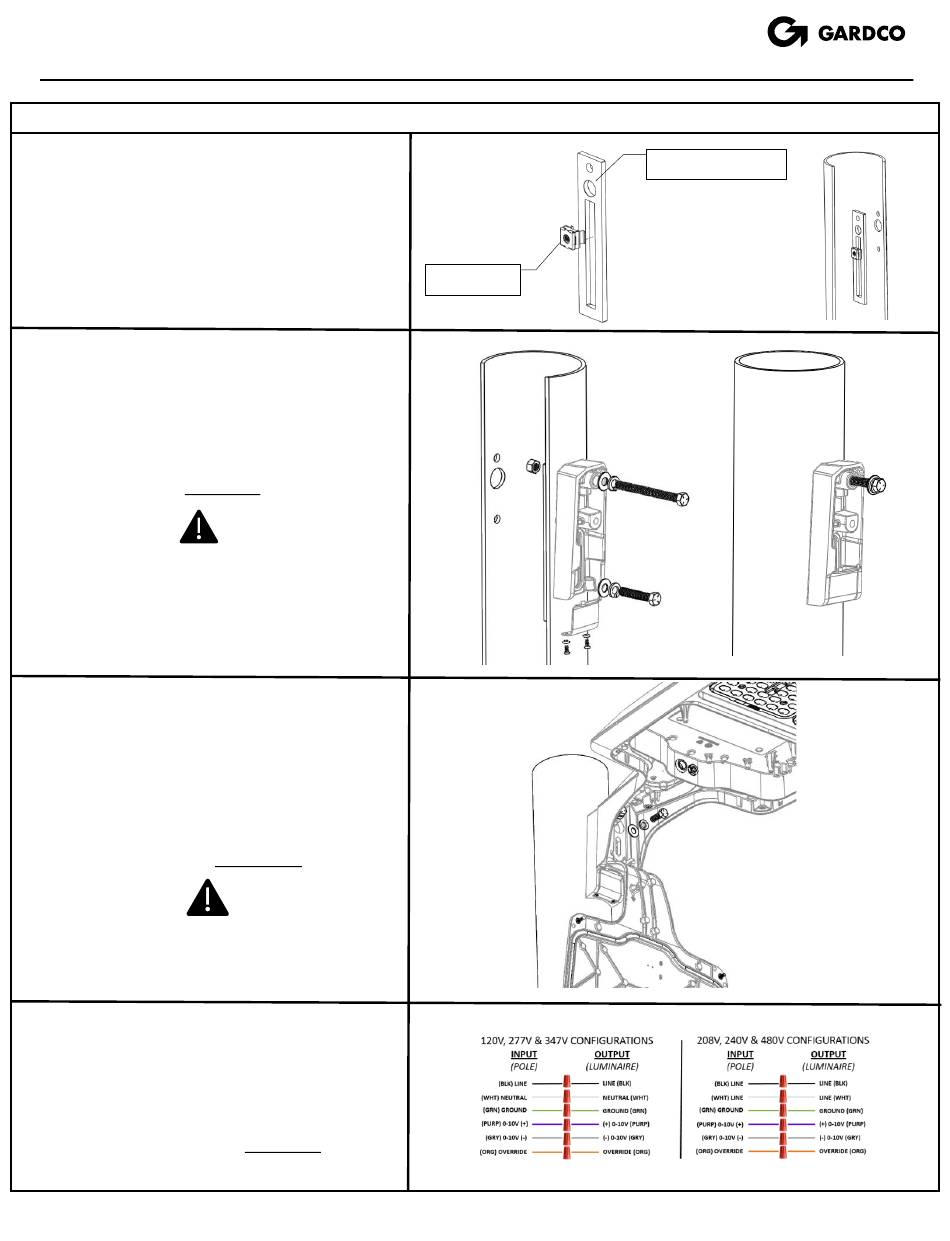

ÉTAPE 1: ASSEMBLAGE DU PLATEAU DE SOUTIEN
Fixez l'écrou de cage à la plaque de traversin fournie. Tenez la
plaque de traverse à l'intérieur du poteau avec le trou supérieur
aligné avec le trou de montage supérieur dans le poteau.
ÉTAPE 2 : INSTALLATION DU BRAS DE MODERNISATION
Retirer les deux (2) vis retenant le couvercle en tôle du RAM.
Insérer (2) boulons 3/8« -16 x 4 » (en haut) et 2 » (en bas), une
rondelle fendue et une rondelle plate dans le trou supérieur et la
fente inférieure du RAM et les visser dans la plaque de mitre. Ne
pas serrer le boulon supérieur jusqu'au bout, en laissant un
espace d'environ 1 » pour suspendre le luminaire (comme
illustré).
Serrer le boulon inférieur à 20 pieds-lbs.
ATTENTION
Éviter les dommages dus au surcouple
Ne pas dépasser le couple de serrage des boulons
REMARQUE : Utilisez l'adaptateur pour poteau carré fourni
entre le bélier et le poteau pour une installation sur poteau
carré. Enlever le film sur le PSA et fixer l'adaptateur au poteau
(voir le manuel d'installation de l'AR).
ÉTAPE 3 : INSTALLATION DU LUMINAIRE
Dévissez les 2 vis captives de porte et abaissez la porte.
Accrochez le luminaire sur le boulon supérieur en utilisant la
fente en forme de trou de serrure à l'arrière du bras. Assurez-
vous que les rondelles restent à l'intérieur du luminaire.
Installez le boulon de 3/8 po-16 x 1 po, la rondelle fendue et la
rondelle plate dans la fente de montage inférieure sur le bras et
vissez-le dans le trou central du BFM.
Serrez la quincaillerie restante à 20 pieds-livres
ATTENTION
Éviter les dommages dus au surcouple
Ne pas dépasser le couple de serrage du boulon
ÉTAPE 4 : CONNEXION DES FILS
Une fois que le luminaire est installé et que la quincaillerie
est bien serrée, effectuez les connexions du câblage
d'alimentation conformément au schéma de câblage
approprié.
* 0-10 V ET FILS DE CONTOURNEMENT OPTIONNELS
* SERRE-FILS FOURNIS PAR DES TIERS
page
CAGE NUT
443560819370 Rev C
BOLSTER PLATE
