OUTILS NÉCESSAIRES : DOUILLE OU CLÉ PLATE DE 9/16 PO, CLÉ ALLEN DE 3/16 PO ET TOURNEVIS À TÊTE PHILLIPS N° 2

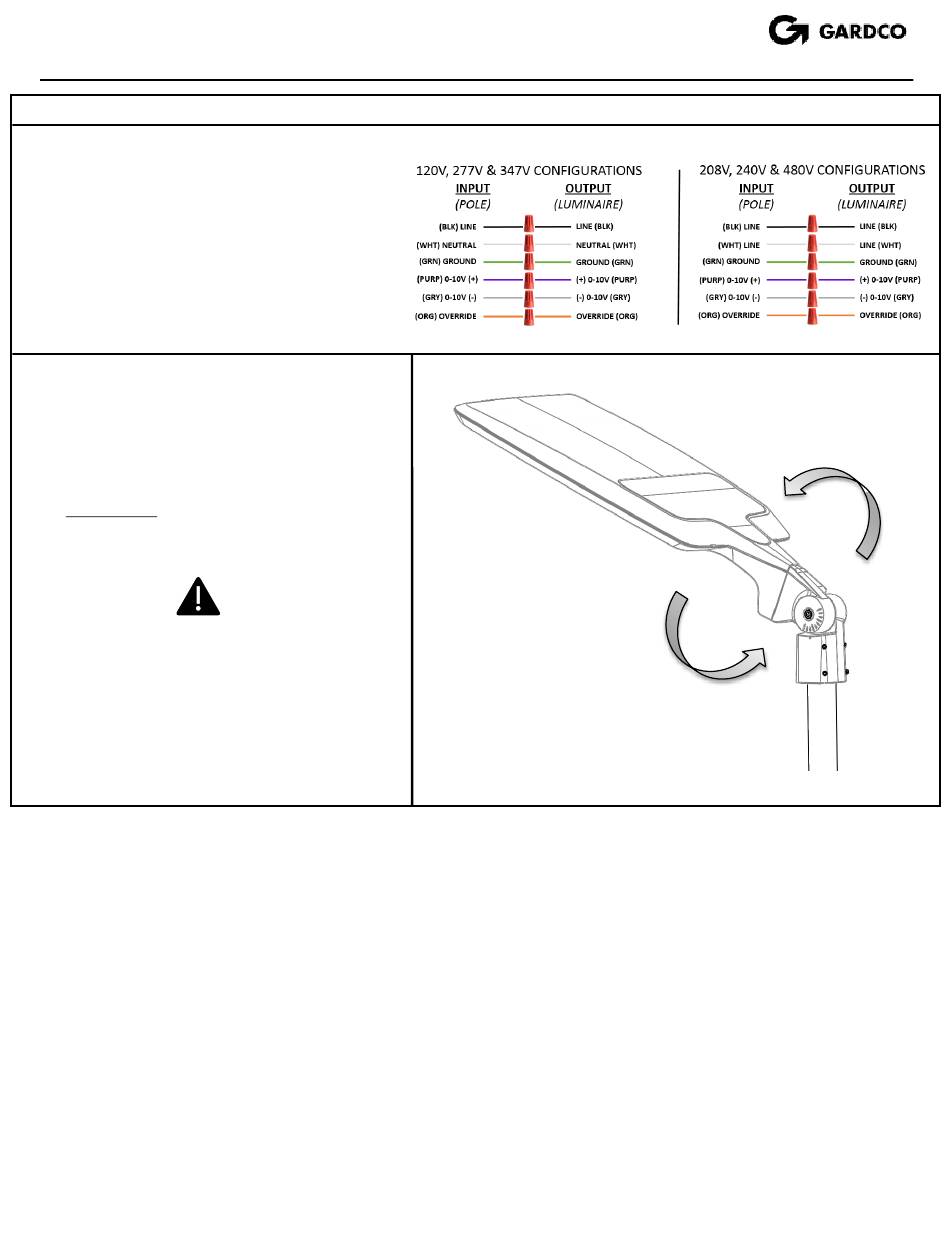

ÉTAPE 4 : CONNEXION DES FILS
Une fois que le luminaire est installé et que la quincaillerie est
bien serrée, effectuez les connexions du câblage d'alimentation
conformément au schéma de câblage approprié. Réinstallez le
couvercle du compartiment à épissure.
* 0-10 V ET FILS DE CONTOURNEMENT OPTIONNELS
* SERRE‐FILS FOURNIS PAR DES TIERS
ÉTAPE 5 : AJUSTER/POINTER LE PRODUIT
Desserrez le boulon à douille de 1/2 po–13 se trouvant dans le
bras du raccord lisse. Ne PAS enlever le boulon. Desserrez
suffisamment pour permettre la rotation sur les dents moulées.
En utilisant les indicateurs de degré, servant de guide, faites
pivoter le luminaire à la position désirée et resserrez le boulon à
.
environ 47 pieds‐livres
ATTENTION
Éviter les dommages dus au surcouple
Ne pas dépasser le couple de serrage du boulon
REMARQUE : Le produit peut être pointé à un angle
maximal de +45° par rapport à la ligne horizontale, en
incréments de 5°.
page
SLIPFITTER MOUNT
443560819350 Rev D
