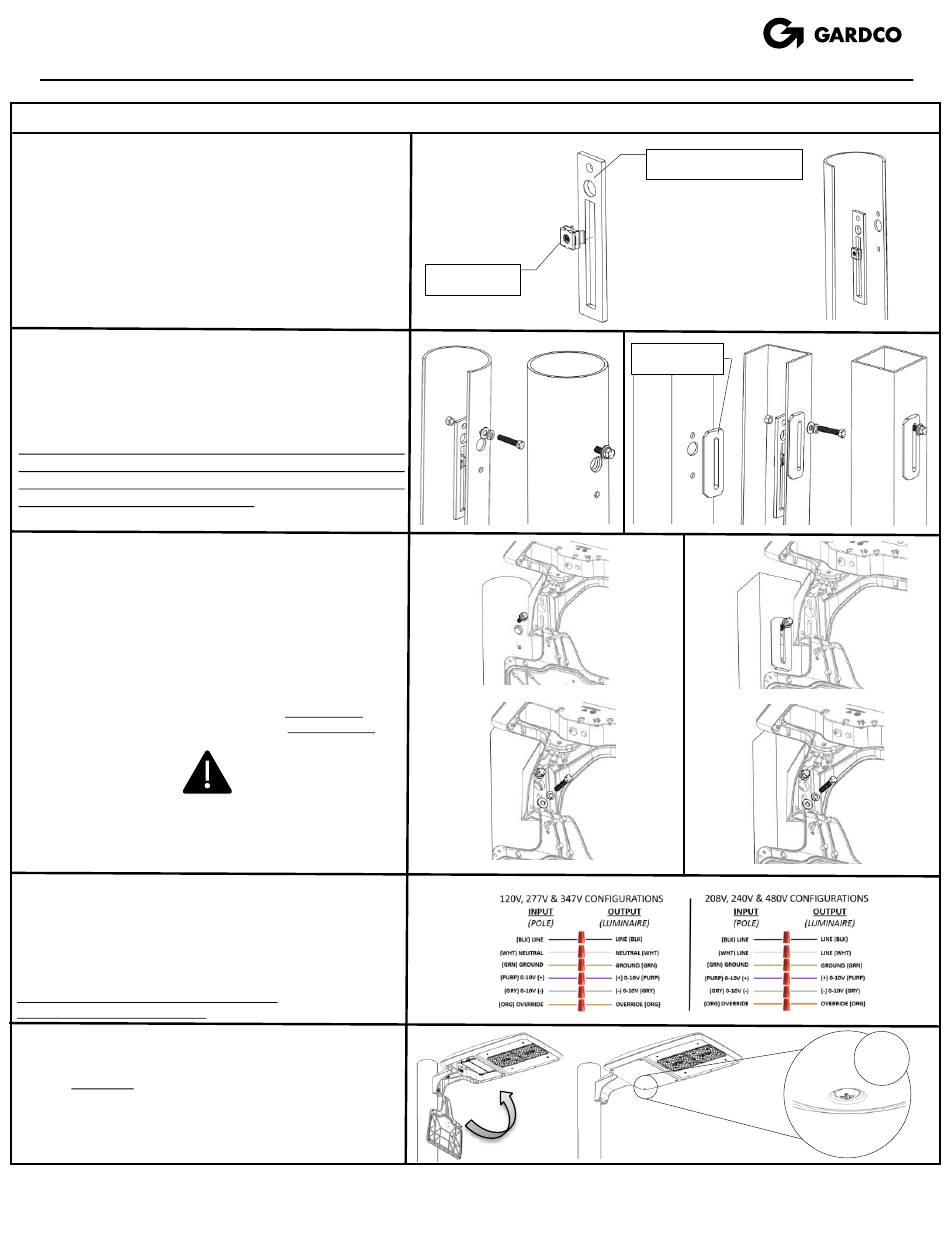

SIGNIFY Gardco Form Ten Series Installation Manual page 15

OUTILS NÉCESSAIRES : CLÉ À DOUILLE/OUVERTURE DE 9/16 » ET TOURNEVIS À TÊTE PHILLIPS #2
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'INSTALLER CE
LUMINAIRE.
ATTENTION: L'ALIMENTATION ÉLECTRIQUE DOIT ÊTRE DÉCONNECTÉE
AVANT D'OUVRIR L'APPAREIL. LE NON-RESPECT DE LA DOCUMENTATION
D'INSTALLATION OU L'UTILISATION DE CE PRODUIT AUTREMENT QUE
POUR L'USAGE AUQUEL IL EST DESTINÉ ANNULE LA GARANTIE.
ÉTAPE 1: ASSEMBLAGE DU PLATEAU DE SOUTIENT
Fixer l'écrou cage à la plaque de traversin prévue à cet effet.
Maintenir la plaque de traversin à l'intérieur du poteau, le trou
supérieur étant aligné avec le trou de supérieur du poteau.
ÉTAPE 2 : INSTALLATION DU BOULON SUPÉRIEUR
Commencez à visser (1) boulon 3/8-16 x 2, une rondelle fendue
et une rondelle plate à travers le trou de montage supérieur et
dans l'écrou. Ne pas serrer le boulon supérieur jusqu'au bout, en
laissant un espace d'environ 1po pour suspendre le luminaire.
REMARQUE : Utilisez l'adaptateur (gasket) pour poteau carré
fourni entre le luminaire et le poteau pour une installation sur
poteau carré. Retirer le film du PSA et fixez l'adaptateur au
poteau par-dessus les trous de fixation.
STEP 3: INSTALLALTION DU LUMINAIRE
Desserrer les (4x) vis de la porte et abaisser la porte du
luminaire.de la porte. Accrocher le luminaire sur le boulon
supérieur à l'aide de la fente à clé située à l'arrière du bras.
Veiller à ce que les rondelles restent à l'intérieur du luminaire.
Installer les (1x) 3/8"-16 x 2" boulon, et la rondelle plate à travers
la fente de montage inférieure du bras et dans le plateau de
soutient.
Poteau rond : serrer la quincaillerie de montage à 18 pieds-livres.
Poteau carré : serrer la quincaillerie de montage à 16,5 pieds-livres.
ATTENTION
Éviter les dommages dus à un couple trop élevé
Ne pas dépasser le couple de serrage des boulons
ÉTAPE 4: CONNEXION DES FILS
Une fois que le luminaire est installé et que la quincaillerie est
correctement serrée, effectuez les connexions du câblage
d'alimentation conformément au diagramme de câblage
approprié.
* 0-10V ET FILS DE CONTOURNEMENT EN OPTION
* SERRE-FILS FOURNIS PAR DE TIERS
ÉTAPE 5: RÉINSTALLER LA PORTE
Soulevez la porte en position fermée et serrez les (4x) vis
#8-32 à 18 po-lbs. Une fois l'installation terminée, mettez
le luminaire sous tension pour tester les connexions des
fils d'alimentation.
page
MONTAGE DU BRAS (AR)
ÉCROU CAGE
443560818790 Rev F
PLAQUE DE TRAVERSIN
GASKET
4x
