3 Beschreibung

3 Beschreibung
3.1

Allgemeines

MiniCODER und ferromagnetische Maßverkörperung bilden ein Messsystem. Der
MiniCODER tastet die ferromagnetische Maßverkörperung berührungslos ab und er-
fasst Drehrichtung, Drehzahl und Position.
Voraussetzungen für eine einwandfreie Funktion des Messsystems:
● Der MiniCODER muss zum Modul, zur Zähnezahl, zur Referenzmarke und zur
Breite der Maßverkörperung passen.
● Der MiniCODER muss symmetrisch zur Maßverkörperung montiert werden.
● Es muss ein definierter Luftspalt zwischen MiniCODER und Maßverkörperung
eingehalten werden.

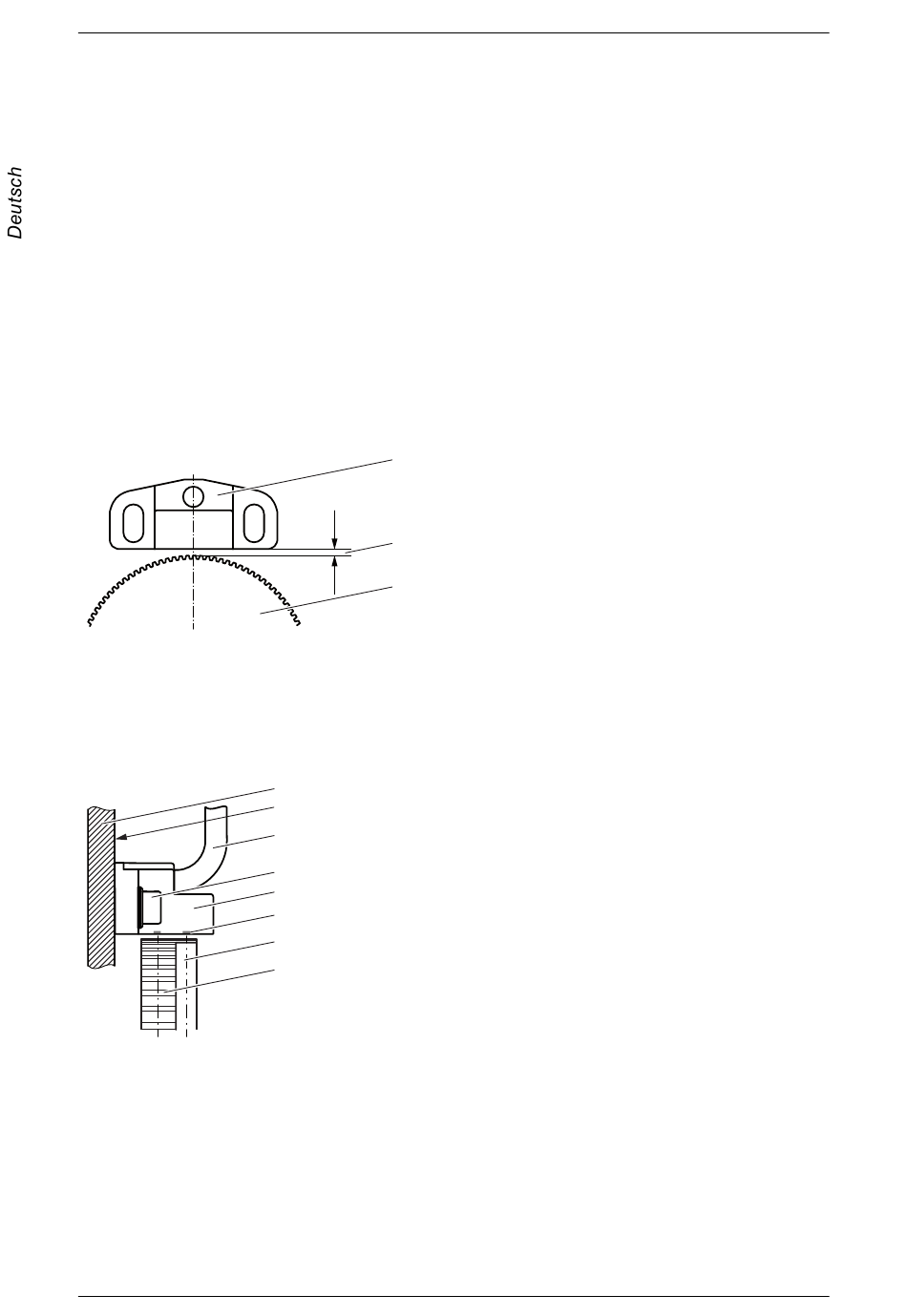

Messsystem
Einbauposition von MiniCODER und Messzahnrad
Einbauposition Messsystem
20
Allgemeines
1
2
3
1a
1b
2a
3
2b
2c
4a
4b
1 MiniCODER
2 Luftspalt
3 Maßverkörperung
(nicht im Lieferumfang enthalten)
Maschine/Anlage
1a Aufnahmevorrichtung
1b Montagefläche
MiniCODER
2a Anschlusskabel
2b Gehäuse
2c Sensorelemente
Zubehör
3 Schraube M3
Messzahnrad (Teilansicht)
4a Referenzspur (T
Ref
4b Signalspur (T )
Sig
