4 Beschreibung

4 Beschreibung
4.1

Messystem

4.1.1

Allgemeines

Das magnetische Absolut-Längenmesssystem besteht aus dem Linearsensor GEL SELIN
und dem absolut kodierten ZB SELINL Magnetband. Der Linearsensor wird mit zwei
Zylinderkopfschrauben an einer Aufnahmevorrichtung befestigt. Das Magnetband muss in einem
Abstand von maximal 1,5 mm zum Linearsensor auf eine glatte Oberfläche an einer Linearachse
aufgeklebt werden. Bei reduzierter Messgenauigkeit ist auch ein Sensorabstand bis zu 2,0 mm
möglich. Die maximale Messlänge beträgt 10 Meter.
Der Linearsensor wird über das Kabel mit der Positionsanzeige verbunden. Die Sensorik
des Linearsensors tastet das Magnetband ab, ermittelt den Absolutwert und sendet ihn über
die Kommunikationsschnittstelle an die Positionsanzeige. Die Positionsanzeige übernimmt die
Spannungsversorgung des Linearsensors und die Kommunikation mit der übergeordneten
Anlagensteuerung.
Nach der Inbetriebnahme wird über die Schnittstelle ein Datenwert übertragen. Da dieser nicht
mit dem Maschinennullpunkt übereinstimmt, sollte anlagenseitig einmalig ein Nullpunkt (Offset)
hinterlegt werden. Nach jedem Wechsel des Messsystems ist erneut ein Nullpunkt zu hinterlegen.
Bei anliegender Versorgungsspannung misst der Linearsensor den Sensorabstand. Wird der
maximale Sensorabstand überschritten, setzt der Linearsensor das Power Failure Bit auf „High"
und die LED des Linearsensors leuchtet rot.
Das Messsystem erkennt Positionsänderungen auch in spannungslosem Zustand.

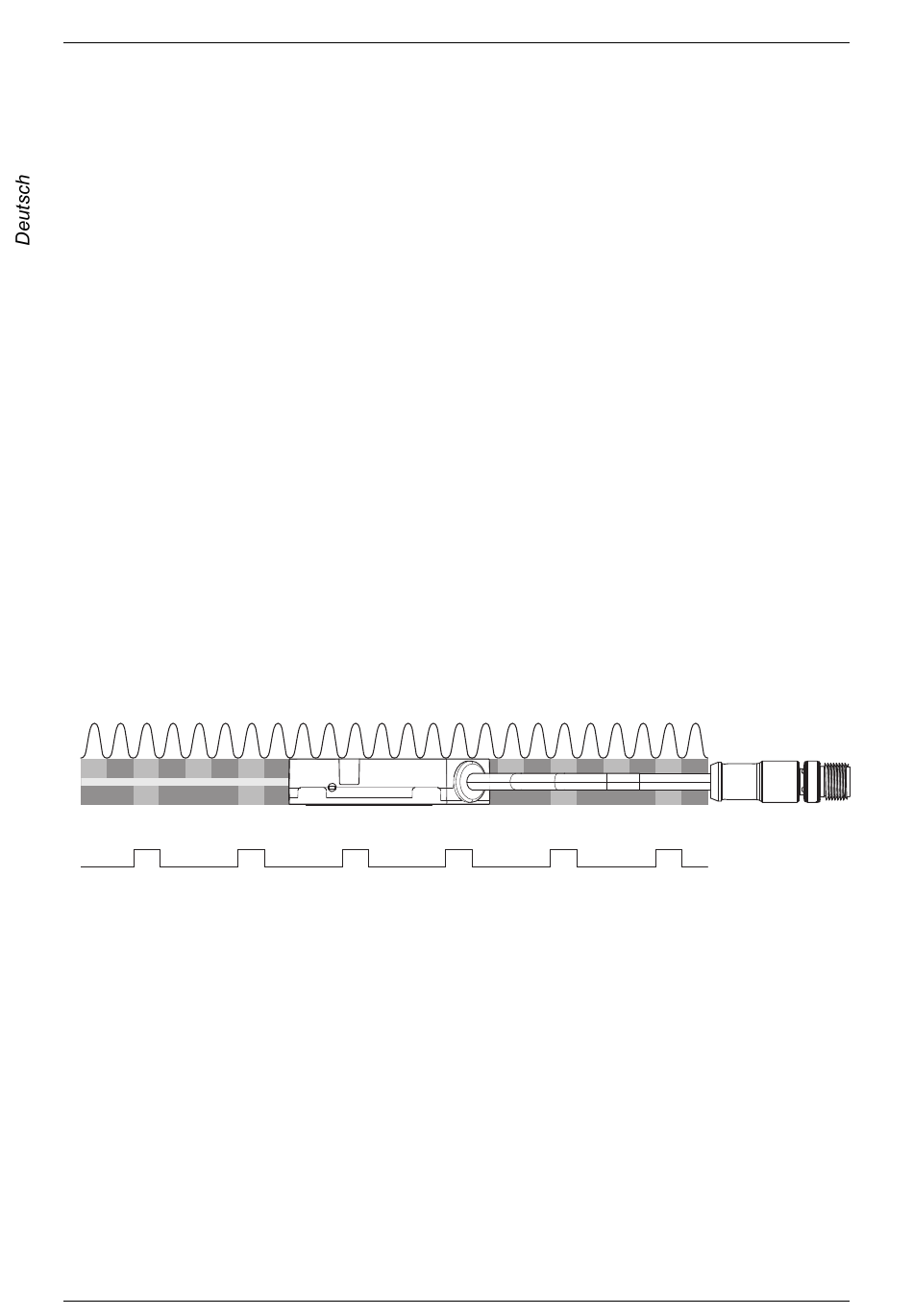

4.1.2

Funktion

a
1 N S N S N S
2
S N S
3
b
Funktion
1 Feininterpolationsspur; abwechselnde Nord- und Südpole (N/S) im Abstand von 5 mm
2 Nicht magnetisierte Spur
3 Absolutspur
a interne, sinusförmige Signale
b interne, rechteckförmige Signale
Die Absolutspur liefert einen Absolutwert, der sich alle 10 m wiederholt. Die Feininterpolationsspur
liefert die Auflösung von 10 μm.
14
Messystem
N S N S N S N
N S N S
S N S N S N S
N S N
