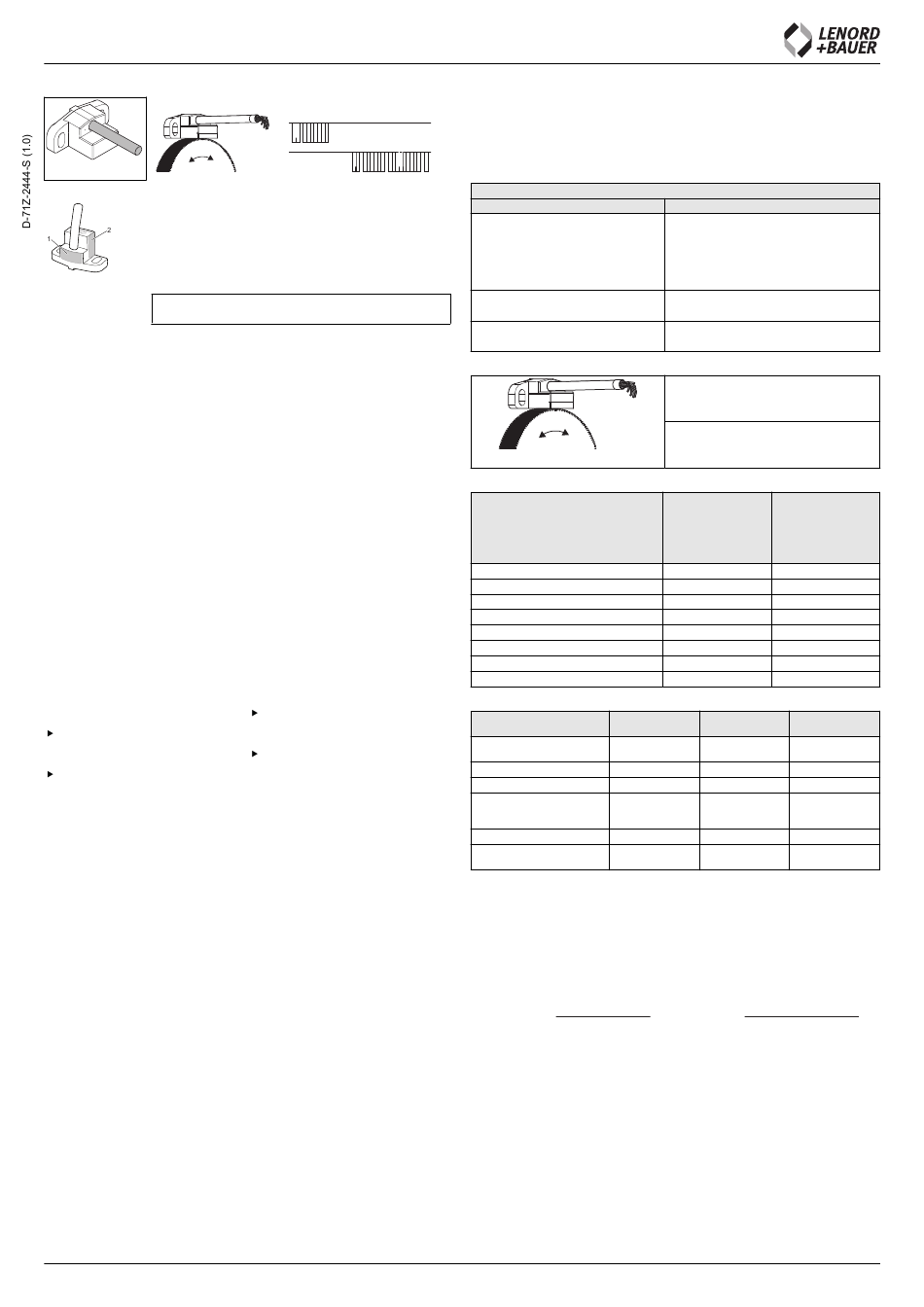

Lenord+Bauer MiniCODER GEL 2444 Product Information

MiniCODER
GEL 2444 mit digitaler Schnittstelle ♦ GEL 2444 with digital interface
Begleitinformation GEL 2444M ♦ Product information GEL 2444M
Signalmuster „M" ♦ Signal pattern „M"
1
2
Produktidentifikation
1 Typ
2 Seriennummer
Typ ♦ type Typenschlüssel (Bestellcode)
2444 M
Signal
Signal Signalmuster
Ref. Referenzmarke
Extra Sonderausstattung
Out Kabelausgang
Modul Modul
Con. Anschlussausführung
L Kabellänge
Temp. Kabelausführung für Temperaturfühler
Allgemeines
Dieses Dokument beschreibt die Montage und
Handhabung der MiniCODER GEL 2444M.
Bei allen Arbeiten sind die Informationen in die-
sem Dokument unbedingt zu beachten.
Dieses Dokument gilt für die Standardausfüh-
rung des Produkts. Mitgelieferte Zusatzinforma-
tionen beschreiben kundenspezifische Ausfüh-
rungen (GEL 2444Y␣␣␣).
Mitgeltende Unterlagen: Technische Information
Die Herstellererklärung gemäß EMV-Richtlinie
2014/30/EU und die mitgeltenden Unterlagen
finden Sie im Internet unter www.lenord.de.
Personal-Qualifikation
Alle Arbeiten dürfen nur von technisch qualifi-
ziertem Fachpersonal oder von einer unterwie-
senen Person unter Leitung einer Fachkraft
ausgeführt werden.
Dem Personal müssen alle anwendbaren Un-
fallverhütungs- und Sicherheitsvorschriften zur
Verfügung stehen.
Das Personal ist im Bereich elektromagneti-
sche Verträglichkeit und im Umgang mit
elektrostatisch gefährdeten Bauteilen ge-
schult.
Das Personal muss mit allen anwendbaren
Unfallverhütungs- und Sicherheits-
vorschriften vertraut sein.
Bestimmungsgemäße Verwendung
Die MiniCODER sind ausschließlich für Mess-
aufgaben im industriellen und gewerblichen Be-
reich vorgesehen. Mit ihnen können Positionen,
Winkel oder Drehzahlen erfasst werden. Sie
werden in eine Maschine/Anlage eingebaut und
erfordern den Anschluss an eine spezielle Aus-
wertelektronik, die beispielsweise in einer Dreh-
zahlregelung oder einer Positionier-
steuerung enthalten ist.
Eine andere Verwendung gilt als nicht bestim-
mungsgemäß.
Beschreibung
Der MiniCODER ist vorgesehen für die berüh-
rungslose Messung von Rotations- oder Längs-
bewegungen vorwiegend in Maschinen, Getrie-
ben, Motoren oder Hochgeschwindigkeits-
spindeln.
Der MiniCODER besitzt ein Magnetfeld, das
durch das rotierende Messzahnrad verändert
wird. Die Sensorik erfasst die Magnetfeld-Än-
derung und die integrierte Elektronik setzt diese
in entsprechende Ausgangssignale um.
Die Datenübertragung der Ausgangssignale er-
folgt über eine MHSSI-Schnittstelle (Mitsubishi
High Speed Serial Interface).
Der MiniCODER kann direkt an Mitsubishi
CNC-Serien M800/M80/E80/C80 angeschlos-
sen werden.
Für die Speisung des MiniCODERs, die Aus-
wertung der Signale und den Aufbau des Re-
gelkreises ist eine separate Elektronik erforder-
lich.
Technische Änderungen und Druckfehler vorbehalten.
Product identification
1 Type
2 Serial number
Type code (order code)
Z P G 3 K 030
Ref. Extra Out Modul Con. L
Signal pattern
Reference mark
Optional extras
Cable outlet
Module
Connection type
Cable length
Cable version for temperature
sensor
General
This document describes the mounting and
handling of the MiniCODER GEL 2444M.
It is imperative the information in this document
is followed during all work.
This document is applicable to the standard ver-
sion of the product. Additional information sup-
plied with the product described customer-spe-
cific versions (GEL 2444Y␣␣␣).
Reference documents: Technical information
You will find the manufacturer's declaration as
per the EMC Directive 2014/30/EU and the ref-
erence documents in the internet at
www.lenord.com.
Personnel qualifications
All work is only allowed to be undertaken by
qualified, skilled personnel or by instructed per-
sonnel under the leadership of a skilled person.
All applicable health and safety regulations
must be available to the personnel.
The personnel are trained in the field of elec-
tromagnetic compatibility and on
handling components sensitive to electro-
static.
The personnel must be familiar with all
applicable health and safety regulations.
Designated use
The MiniCODERs are only intended to be used
for measuring tasks in the industrial and com-
mercial sectors. Positions, angles or rotational
speeds can be measured using these devices.
They are installed in a machine/plant and need
to be connected to special evaluation electron-
ics that are contained, for instance, in a rota-
tional speed control or a positioning control sys-
tem.
Any other use is not considered to be designa-
ted use.
Description
The MiniCODER is intended to be used for the
contactless measurement of rotary and linear
movements predominantly in machines, gears,
motors or high-speed spindles.
The MiniCODER has a magnetic field that is
changed by the rotating target wheel. The sen-
sor acquires the change in the magnetic field
and the integrated electronics convert this infor-
mation into appropriate output signals.
The output signal data is transmitted via an
MHSSI interface (Mitsubishi High Speed Serial
Interface).
The MiniCODER can be connected directly to
Mitsubishi CNC series M800/M80/E80/C80.
Separate electronics are required to supply the
MiniCODER with power, to evaluate the signals
and to set up the control loop.
Sonderausstattung „P"
Der MiniCODER kann mit dem Test- und Pro-
grammiergerät getestet und konfiguriert werden
RQ
(Funktionstest MiniCODER und Messzahnrad;
Änderung der Auflösung).
Data
Einsatzmöglichkeiten ♦ Application possibilities
M800/M80/E80/C80
Spindelantrieb ♦ Spindle drive
Modelle ♦ Models
► MDS-E-SP Serien ♦ series
► MDS-EH-SP Serien ♦ series
► MDS-EJ-SP Serien ♦ series
► MDS-EM-SP Serien ♦ series
► MDS-EMH-SP Serien ♦ series
Firmware-Nummer: BND-1501W202
-
Firmware number: BND-1501W202
Temp.
Firmware-Version: B2 oder höher
Firmware version: B2 or later
Zuordnung Drehrichtung ♦ Assignment of direction of rotation
1
2
Alarm- und Warntabelle ♦ Alarm and warning table
Alarm / Warnung ♦
Alarm / warning
GEL 2444M (ID: 9F)
Signalfehler ♦ Signal error
Amplitudenwarnung ♦ Amplitude warning
EEPROM-Fehler ♦ EEPROM error
Unterspannung ♦ Undervoltage
Hardwarefehler ♦ Hardware fault
Warnung Überdrehzahl ♦ Overspeed warning 49
Zählerfehler ♦ Counter error
Temperaturfehler ♦ Temperature fault
Werkseinstellungen ♦ Factory settings (Factory default)
Benennung ♦ Name
Anwendung ♦ Application
Interpolation ♦ Interpolation
Zähnezahl ♦ Number of teeth
Maximale Drehzahl (min -1 ) ♦
Maximum rotational speed
(min -1 )
Auflösung ♦ Resolution
Schrittweite (Grad) ♦
Step width (degrees)
Die Werkseinstellung kann nur mit dem Test-
und Programmiergerät geändert werden.
Drehzahlabgleich
Die maximale Drehzahl des MiniCODERs wird
durch die interne Elektronik begrenzt.
Die maximale mechanische Drehzahl hängt von
der Auswahl des Messzahnrads ab.
Prüfen Sie mit nachfolgender Formel, ob der
MiniCODER die gewählte mechanische Dreh-
zahl unterstützt.
2,7 • 10
Maximale Drehzahl =
Zähnezahl • Interpolation
Die Interpolation hängt von der Anwendung ab.
Mögliche Interpolationen: 512 (Standard),
256 (Drehzahl), 1024 (Positionieren)
Lieferumfang
► MiniCODER im ESD-Schutzbeutel,
verpackt in einem Schaumstoffkarton
► Nichtferromagnetische Abstandslehre
► Begleitinformation D-71Z-2444
(GEL 2444 mit Signalmuster D, K, T)
► Diese Begleitinformation
► Zusatzinformationen
(nur GEL 2444Y␣␣␣)
D-71Z-2444-S (1.0)
2019-10
Optional extras „P"
The MiniCODER can be tested and configured
using the testing and programming unit
(MiniCODER and target wheel function test;
changing the resolution).
Servoantrieb ♦ Servo drive
Modelle ♦ Models
► MDS-E-Vx Serien ♦ series
► MDS-EH-Vx Serien ♦ series
► MDS-EJ-Vx Serien ♦ series
► MDS-EHG-Vx Serien ♦ series
► MDS-EM-Vx Serien ♦ series
► MDS-EMH-Vx Serien ♦ series
Firmware-Nummer: BND-1501W201
Firmware number: BND-1501W201
Firmware-Version: B2 oder höher
Firmware version: B2 or later
1 Drehrichtung im Uhrzeigersinn
→ Zählerwert ansteigend
2 Drehrichtung gegen den Uhrzeigersinn
→ Zählerwert abfallend
1 Direction of rotation clockwise
→ Increasing counter value
2 Direction of rotation counter clockwise
→ Decreasing counter value
Alarmnummer ♦ Alarmnummer ♦
Alarm number Alarm number
(MiniCODER mit CN2 (MiniCODER mit CN3
verbunden) ♦ verbunden) ♦
(MiniCODER connec- (MiniCODER connec-
ted to CN2) ted to CN3)
2B 1B
2C 1C
2D 1D
2E 1E
48 27
28
4A 29
4B 2A
GEL GEL
2444M␣␣␣3␣␣␣␣␣ 2444M␣␣␣4␣␣␣␣␣
Standard ♦ Standard ♦
Standard Standard
512 512
250 192
21,094 27,466
131,072 131,072
0.0027 0.0027
The factory setting can only be changed using
the testing and programming unit.
Rotational speed calibration
The maximum rotational speed of the
MiniCODER is limited by the internal electronics.
The maximum mechanical rotational speed is
dependent on the target wheel selected.
Use the following formula to check whether the
MiniCODER supports the mechanical rotational
speed selected.
9
Maximum
-1
min
=
rotational speed
Number of teeth • Interpolation
The interpolation is dependent on the applica-
tion. Possible interpolations: 512 (standard), 256
(rotational speed), 1024 (positioning)
Scope of supply
► MiniCODER in ESD bag,
packed in foam packaging
► Non-ferromagnetic distance gauge
► Product information D-71Z-2444
(GEL 2444 with signal pattern D, K, T)
► This product information
► Additional information
(only GEL 2444Y␣␣␣)
Lenord, Bauer & Co. GmbH
Dohlenstraße 32
46145 Oberhausen, Deutschland
GEL
2444M␣␣␣5␣␣␣␣␣
Standard ♦
Standard
512
150
35,156
65,536
0.0055
9
2.7 • 10
-1
min
