Durchflussmesser | PERFLU 5-EX-CA
Einlauf- und Auslaufstrecke / Inlet and outlet section
• Beim Einbau der kalorimetrischen Sensoren muss
sowohl die Einlaufstrecke als auch die Auslaufstrecke
beachtet werden, da Ventile, andere ins Rohr ragen-
de Komponenten, Rohrabzweige, Krümmungen,
Verjüngungen und Erweiterungen des Rohres in der
Nähe des Einbauorts das Messergebnis verfälschen
können. Daher muss das Rohr innerhalb der Ein-/
Auslaufstrecke einen konstanten Durchmesser haben
und krümmungsfrei sein. Die Ein-/Auslaufstrecke
beträgt 20xD am Einlauf sowie 5xD am Auslauf,
wobei D den Rohrinnendurchmesser bezeichnet.
16
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
20 x D
20 x D
• When installing the calorimetric sensor, both the
inlet section and the outlet section must be taken
into account, as valves, other components reaching
into the pipe, pipe branches, bends, tapers and
extensions of the pipe near the installation location
can falsify the measuring result. Therefore, the pipe
within the inlet/outlet section must have a constant
diameter and be free of bendings. The inlet/outlet
section is 20xD at the inlet and 5xD at the outlet,
where D is the pipe inner diameter.

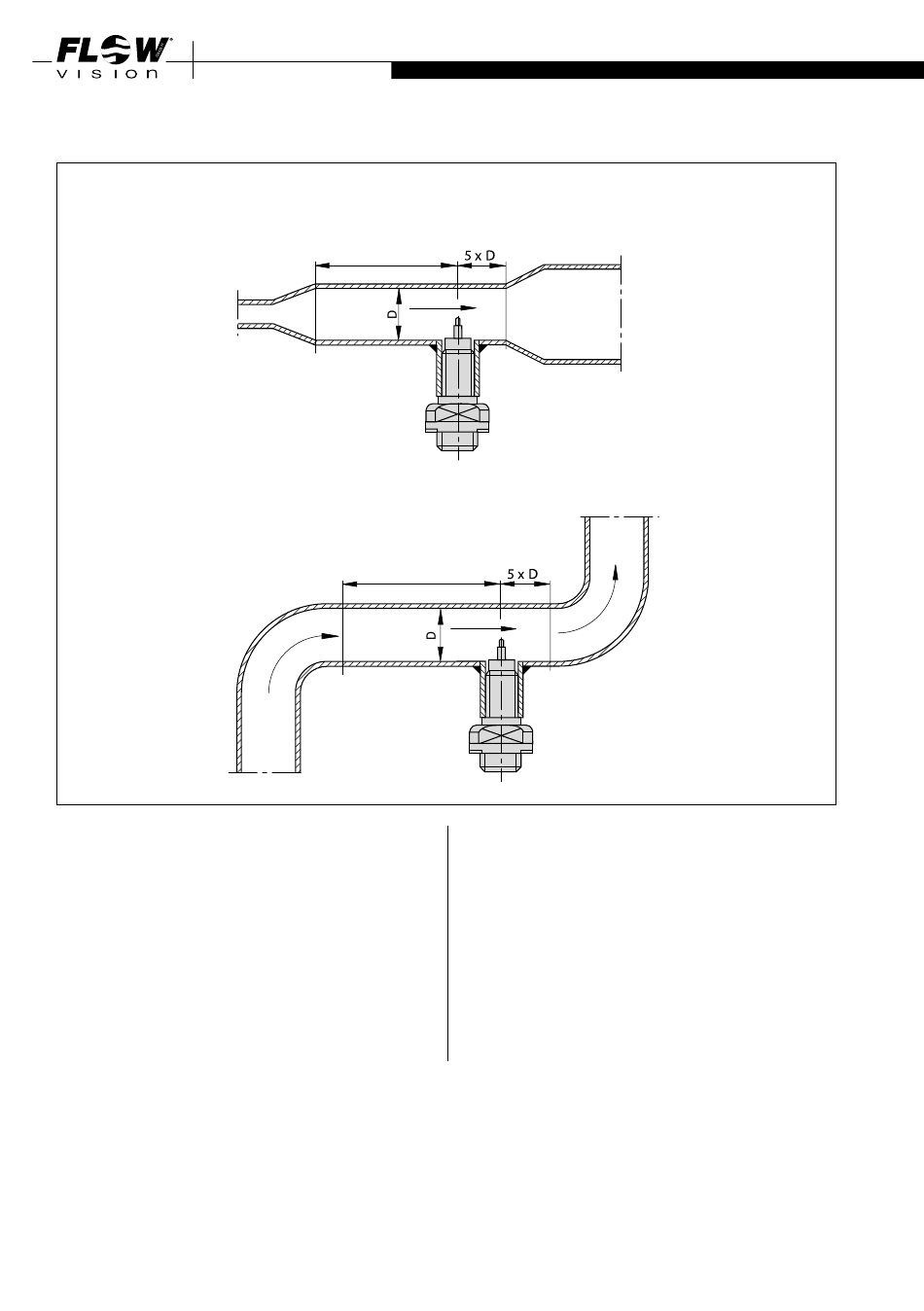

Fig. 4
