Flow vision PERFLU 5-EX-CA Installation Instructions & Adjustment Settings page 35

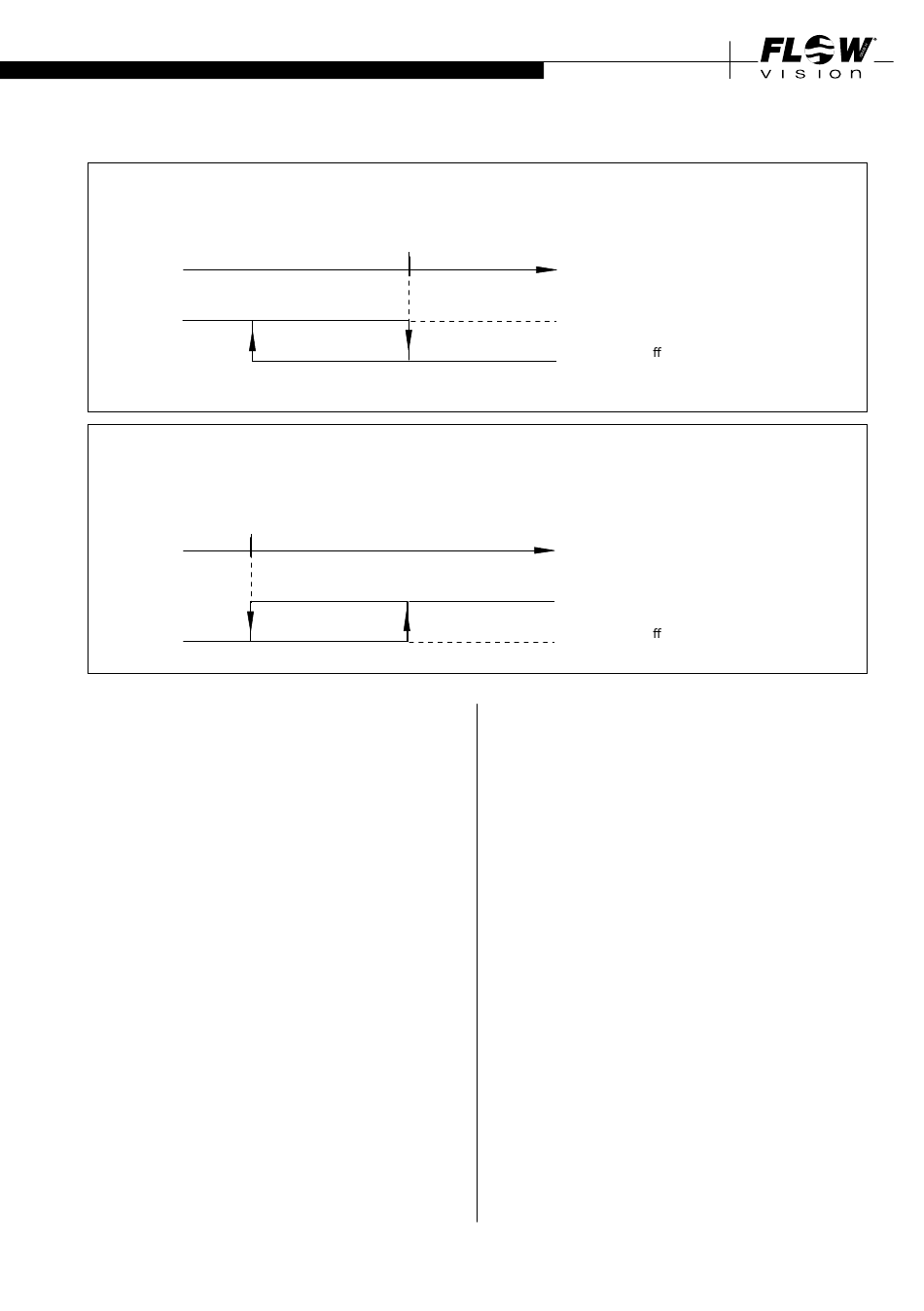

Maximum Schaltpunkt
Maximum switching point
0
ON
OFF
Minimum Schaltpunkt
Minimum switching point
Schaltpunkt
switching point
0
ON
OFF
AUSGANGSSIGNALE
In den Untermenüs ANALOGAUSGANG FLOW und
ANALOGAUSANG TEMP können die folgenden
Parameter konfiguriert werden:
• Zuordnung der Messgröße (nur bei
ANALOGAUSGANG FLOW)
• Modus (0 bis 20mA oder 4 bis 20 mA)
• Messwertzuordnung für Anfangswert (0/4 mA)
• Messwertzuordnung für Endwert (20 mA)
• Falls der 4 bis 20 mA Modus ausgewählt wurde,
kann optional eine Fehlermeldung erfolgen,
wenn Fehler 10 auftritt. In diesem Fall wird der
Analogausgang auf < 3,6 mA gesetzt.
Im Untermenü PULSAUSGANG wird zunächst die
Messgröße und anschließend die Menge gewählt,
für die 1 Puls ausgegeben wird.
In den Untermenüs SCHALTAUSGANG 1 sowie
SCHALTAUSGANG 2 können die folgenden Parameter
konfiguriert werden:
• Zuordnung der Messgröße
• Logik (MIN oder MAX)
Flow Meter | PERFLU 5-EX-CA
Schaltpunkt
switching point
Hysterese
hysteresis
Hysterese
hysteresis
Messwert (Strömung/Temperatur)
measured value (flow/temperature)
∞
(Relais geschlossen)
ON
(relay closed)
(Relais o en)
OFF
(relay open)
Messwert (Strömung/Temperatur)
measured value (flow/temperature)
∞
(Relais geschlossen)
ON
(relay closed)
(Relais o en)
OFF
(relay open)
OUTPUT SIGNALS
In the submenus ANALOGUE OUT FLOW and
ANALOGUE OUT TEMP, the following parameters
can be configured:
• Assignment of the measured variable (only for
ANALOG OUT FLOW)
• Mode (0 to 20 mA or 4 to 20 mA)
• Measured value assignment for initial value (0/4 mA)
• Measured value assignment for final value (20 mA)
• If the 4 to 20 mA mode has been selected, an
error signal can optionally be generated if error
10 occurs. In this case, the analogue output is
set to < 3.6 mA.
In the PULSE OUTPUT submenu, first the measured
variable and then the quantity for which 1 pulse is
output is selected.
In the submenus SWITCHING OUTPUT 1 and
SWITCHING OUTPUT 2, the following parameters
can be configured:
• Assignment of the measured variable
• Logic (MIN or MAX)
Fig. 16
Fig. 17
