3.2.2 SIC-EX (Einschraubvariante)
Den Sensor mit entsprechendem Dichtungsmaterial
in das vorgesehene Rohrfitting einschrauben
und mit einem Gabelschlüssel (SW 27) an den
Schlüsselansatzflächen festziehen. Beim Anziehen des
Sensors die VDI Richtlinien 2230 für das Anzugsmoment
unbedingt beachten.
Die beiden Messfühler (S) müssen im einge bauten
Zustand nebeneinander im Strö mungs medium liegen.
Dies ist der Fall, wenn die Schlüsselansatzflächen
(F) parallel zur Rohrleitung stehen. Bis 64 mm Rohr-
innendurchmesser beträgt die Einschraubtiefe 8
mm. Größer 64 mm Rohrinnendurchmesser muss
die Fühlermitte (schräger Absatz) auf 1/8 des
Rohrinnendurchmessers eingeschraubt werden. Der
Pfeil (Laserbeschriftung) an der Seite des Gehäuses
muss in Strömungsrichtung zeigen.
Bis 64 mm
Up to 64 mm
Größer 64 mm
Larger 64 mm
Flow Meter | PERFLU 5-EX-CA

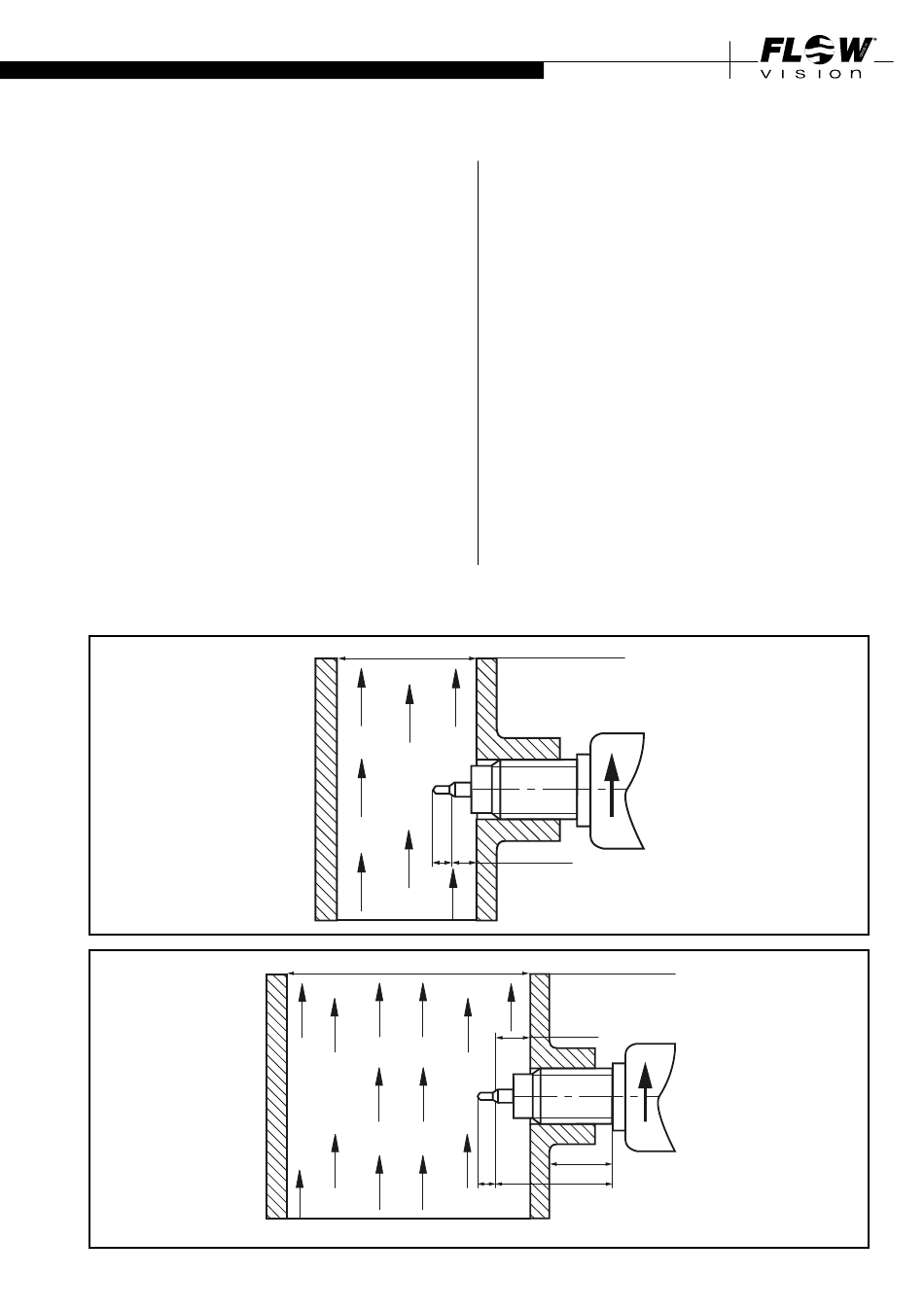

3.2.2 SIC-EX (Screw-in type)
When tightening the sensor please use the flats pro-
vided (SW 27) . Do not overtighten. It is important that
thread sealing compound or material of the correct
type for the fluid is used when fitting the sensor.
The two sensor tips (S) of the flow meter must be
aligned side by side directly across the direction of
flow. The sensor tips are correctly positioned when
the wrench flats (F) are aligned parallel with the pipe.
For inside pipe diameters up to 64 mm the screw-in
depth is 8 mm. For inside pipe diameters larger than
64 mm the shoulder of the two sensor tips must be
positioned at 1/8 of inside pipe diameter. The arrow
(laser marking) at the side of the housing must show
in direction of flow.
øi = bis 64 mm
øi = up to 64 mm
7
8 mm
Einschraubtiefe
screw-in depth
øi (= z.B. 100 mm)
øi (= e.g. 100 mm)
1/8 øi (z.B. 100 mm/8=12,5 mm)
1/8 øi (e.g. 100 mm/8=12,5 mm)
x
7
43
x = 43 mm - 1/8 øi - Wandstärke
x = 43 mm - 1/8 øi - wall thickness
Gewinde muss nicht bis zum
Anschlag eingeschraubt
werden.
Thread does not have to be
screwed in all the way to
the stop.
Fig. 5
Gewinde muss nicht bis zum
Anschlag eingeschraubt
werden.
Thread does not have to be
screwed in all the way to
the stop.
Fig. 6
