MECHANISCHER EINBAU | MECHANICAL INSTALLATION
3 Mechanischer Einbau
3.1 Mechanischer Einbau der
Auswerteeinheit
3.1.1 PERFLU 5-EX-CA-DR
(Hutschienengehäuse)
• Das Elektronikgehäuse auf einer symmetrischen
Hutschiene (35 mm) nach DIN EN 60715 TH35
aufschnappen.
• Die Demontage erfolgt durch Druck auf das
Rastelement (Anheben des Gehäuses).
Flow Meter | PERFLU 5-EX-CA
3 Mechanical installation
3.1 Mechanical installation of the
3.1.1 PERFLU 5-EX-CA-DR
• The electronics housing is mounted on a sym-
metrical rail (35 mm) according to DIN EN
60715 TH35.
• Removing is done by pushing the snap-in ele-
ment down (lifting the enclosure).

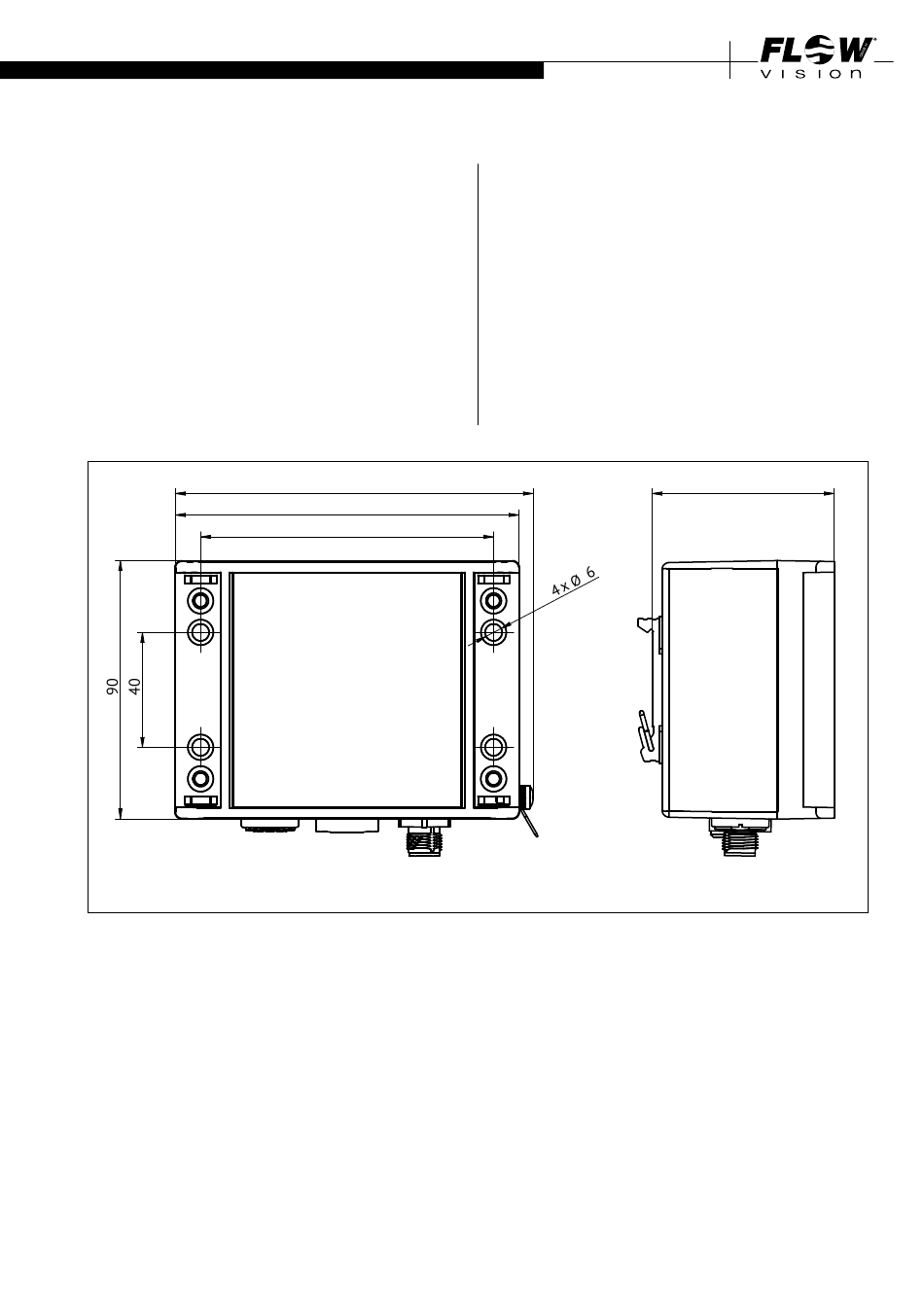

125
120
102
control unit
(Rail-mounted version)
63,5
Fig. 1
