4 Elektrischer Anschluss

Der Sensor wird über ein Kabel vom Typ 41, 42, 51 oder
52 mit der Auswerteeinheit verbunden. Der Anschluss
externer Signale erfolgt über ein Kabel vom Typ 31
oder 32. Über eine Mikro-USB-Schnittstelle kann die
Auswerteeinheit mit einem PC verbunden werden.
Das Gehäuse muss über den Flachstecker auf der
rechten Gehäuseseite geerdet werden.
PERFLU 5-EX-CA
UP DOWN
Sensor Micro-USB
M16, 8-polig
Do+Ka
Typ 41/42/51/52
22
ELEKTRISCHER ANSCHLUSS | ELECTRICAL CONNECTION

4 Electrical connection

The sensor is connected to the control unit via the
FlowVision cable type 41, 42, 51 or 52. External sig-
nals are connected to the PERFLU 5-EX-CA via the
FlowVision cable type 31 or 32. The control unit can
be connected to a PC via a micro USB interface.
The housing must be be grounded by means of the flat
connector attached to the right side of the housing.
Flow Meter
ENTER
Externe
Anschlüsse
M12, 12-polig
Do+Ka
Typ 31/32
UP DOWN
Sensor Micro-USB
M16, 8-pole
Do+Ka
type 41/42/51/52
Flow Meter
ENTER
External
connections
M12, 12-pole
Do+Ka
type 31/32

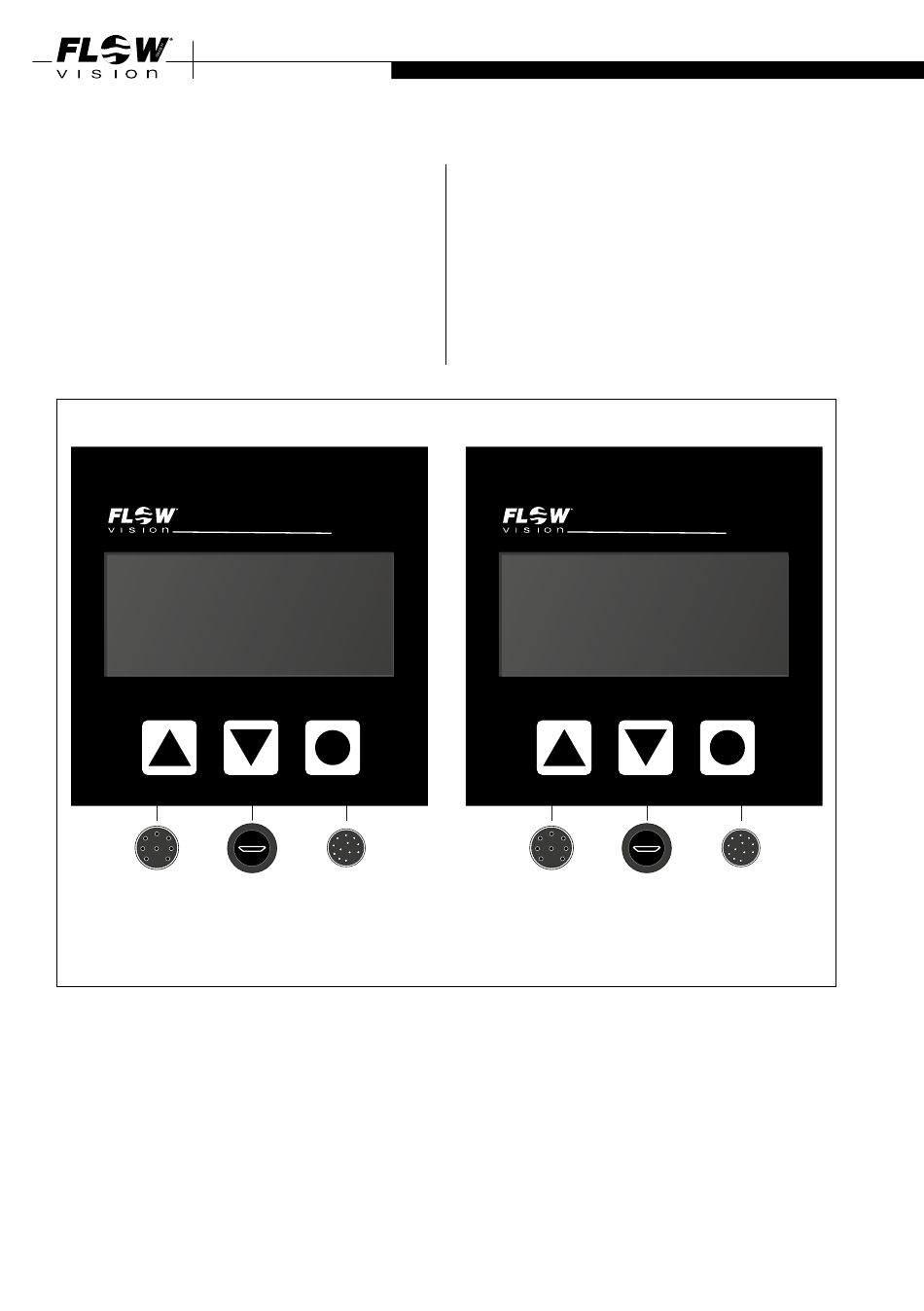

Fig. 13
