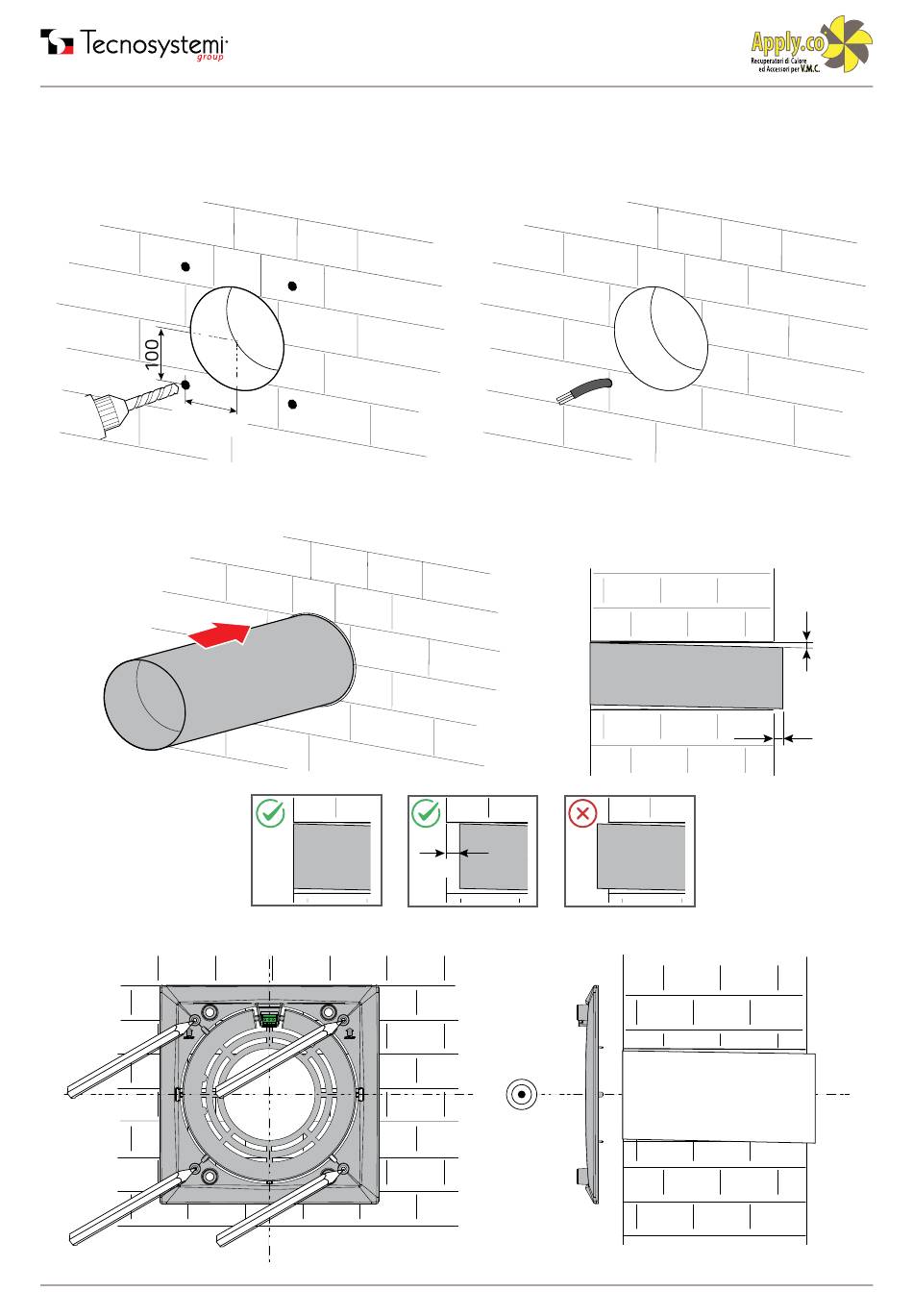

2. Predisporre l'alimentazione mediante guaina di tipo elettrico, da installare sotto traccia o canalina elettrica idonea
a contenere il cavo di alimentazione.
Il cavo di alimentazione deve uscire da uno dei 4 punti indicati in figura, in una posizione comoda e che non
interferisca con la ghiera di montaggio e con il dispositivo stesso.
1 0 0 ÷ 1 1
3. Installare il condotto nella parete, con inclinazione di 1° verso l'esterno. Il condotto aria deve essere a filo parete
interna e sporgere dal muro esterno di 5 mm circa. Riempire gli spazi tra la parete e il condotto con silicone,
schiuma o altro materiale idoneo.
4. Posizionare il supporto a muro avendo cura di centrarlo con il condotto e segnare i 4 punti di fissaggio
16
0
IN
IN
5
IN IN
1°
OU T
5
