5.4 Collegamento elettrico precablato

ATTENZIONE
Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo devono essere eseguite da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
L'unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l'assemblaggio in fabbrica.
Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.
L'unità viene fornita pre-cablata con:
- cavo di alimentazione (3 fili: marrone, blu, giallo/verde).
- cavo di collegamento a CTRL-DSP (4 fili: verde, marrone, giallo, bianco).
- cavo di collegamento a sensore esterno (2 fili: blu e marrone).
L
N
CONTROLLO ALIMENTAZIONE SENSORE ESTERNO

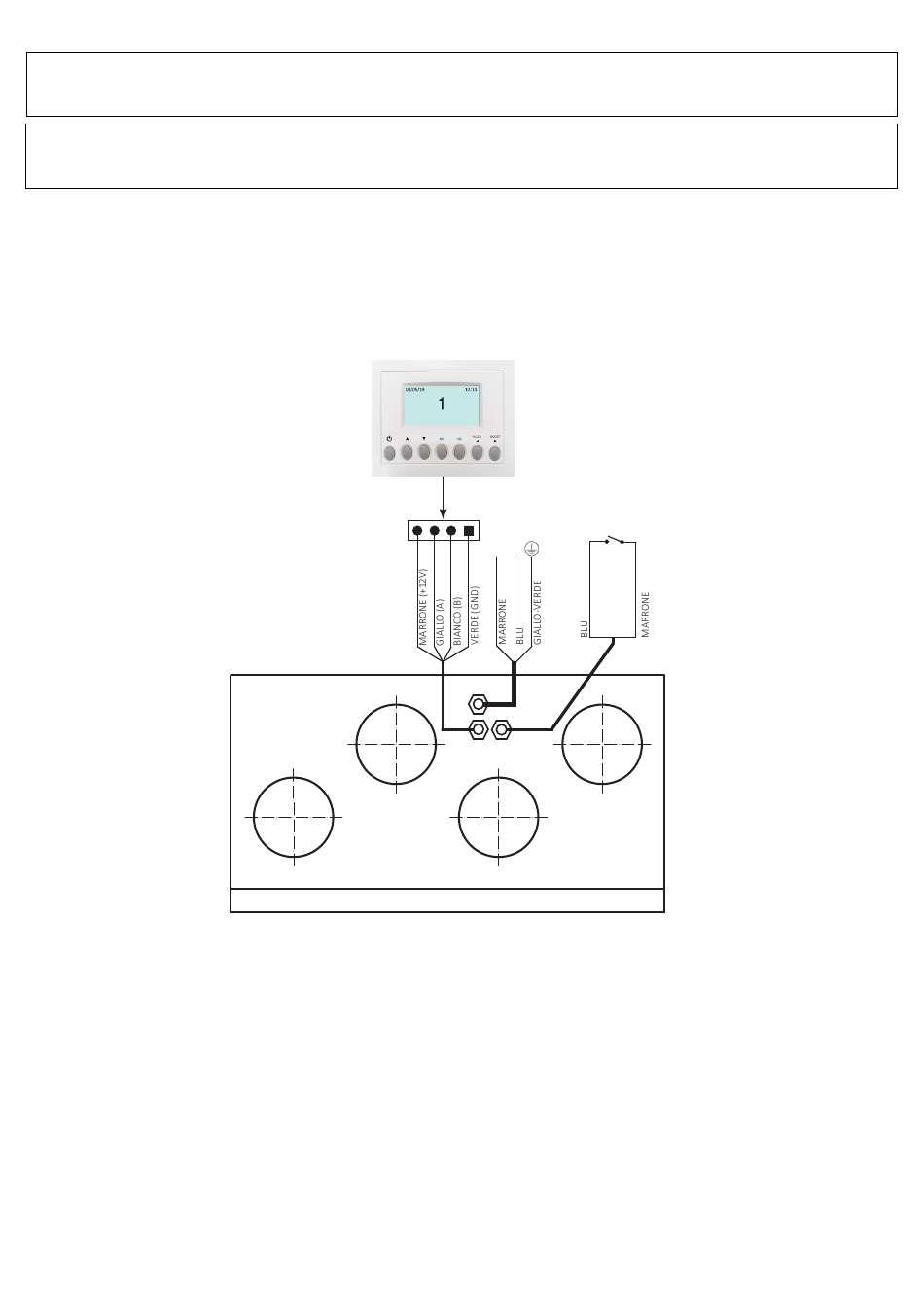

Fig. 5.p Collegamento cavi
9
