6 MESSA IN SERVIZIO

6.1 Settaggio velocità dei ventilatori
La velocità dei ventilatori può essere regolata durante l'installazione in base al tasso di ventilazione richiesta.

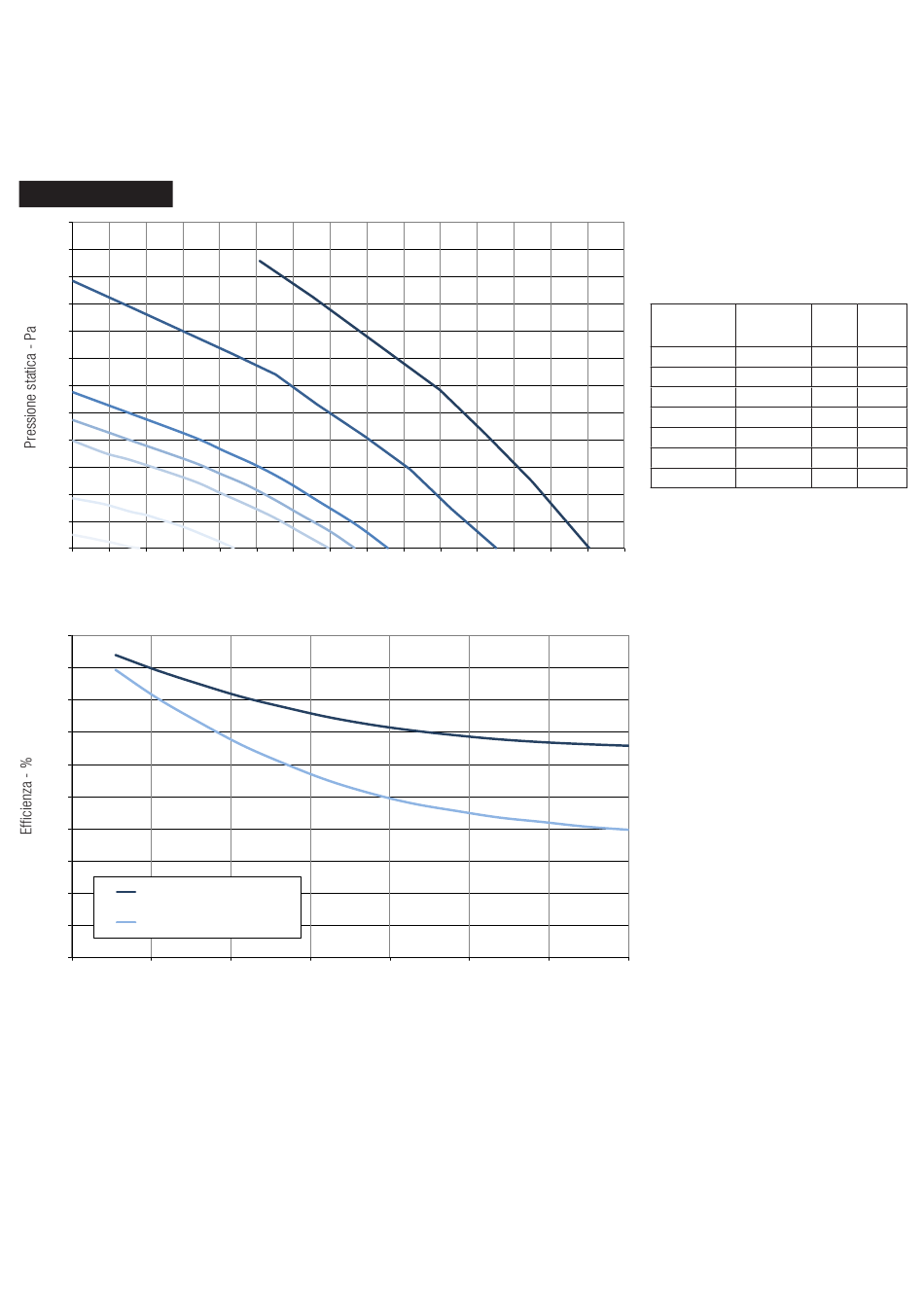

Le figura 6. a-d rappresenta la curva di prestazione alle diverse regolazioni del segnale 0-10V fornito ai motori. L'assorbimento
indicato si riferisce ai 2 motori.
Le figura 6. b-e rappresentano i dati dello scambiatore entalpico
Le tabelle 6. c-f indicano i livelli sonori alle diverse velocità.
QR280E
600
550
500
450
400
350
300
250
200
D
C
150
100
B
50
A
0
0 20 40 60
100
90
80
70
60
50
40
30
20 Curva di efficienza termica
Curva di efficienza igrometrica
10
0
0 40
G
F
E
80 100 120 140 160
Portata d'aria - m
80 120
Portata d'aria - m
180 200 220 240 260
/h
3
160 200 240
/h
3
Velocità
Posizione
A (min)
B
C
D
E
F
G (max)
Fig. 6.a Curva di immissione in accordo al
Reg. 1253/2014 (ErP).
280 300
Fig. 6.b Dati dello scambiatore
entalpico condizioni di prova:
Aria interna 25°C 50% UR
Aria esterna 5°C 70% UR
280
W m /h
3
% max max
23 9 36
30 17 88
46 33 139
60 41 153
77 51 172
92 100 230
100 160 281
