24 23 22 21 20
T
B
R
P
N
A
M
L
K
J
H
G
F
E
D
C
B

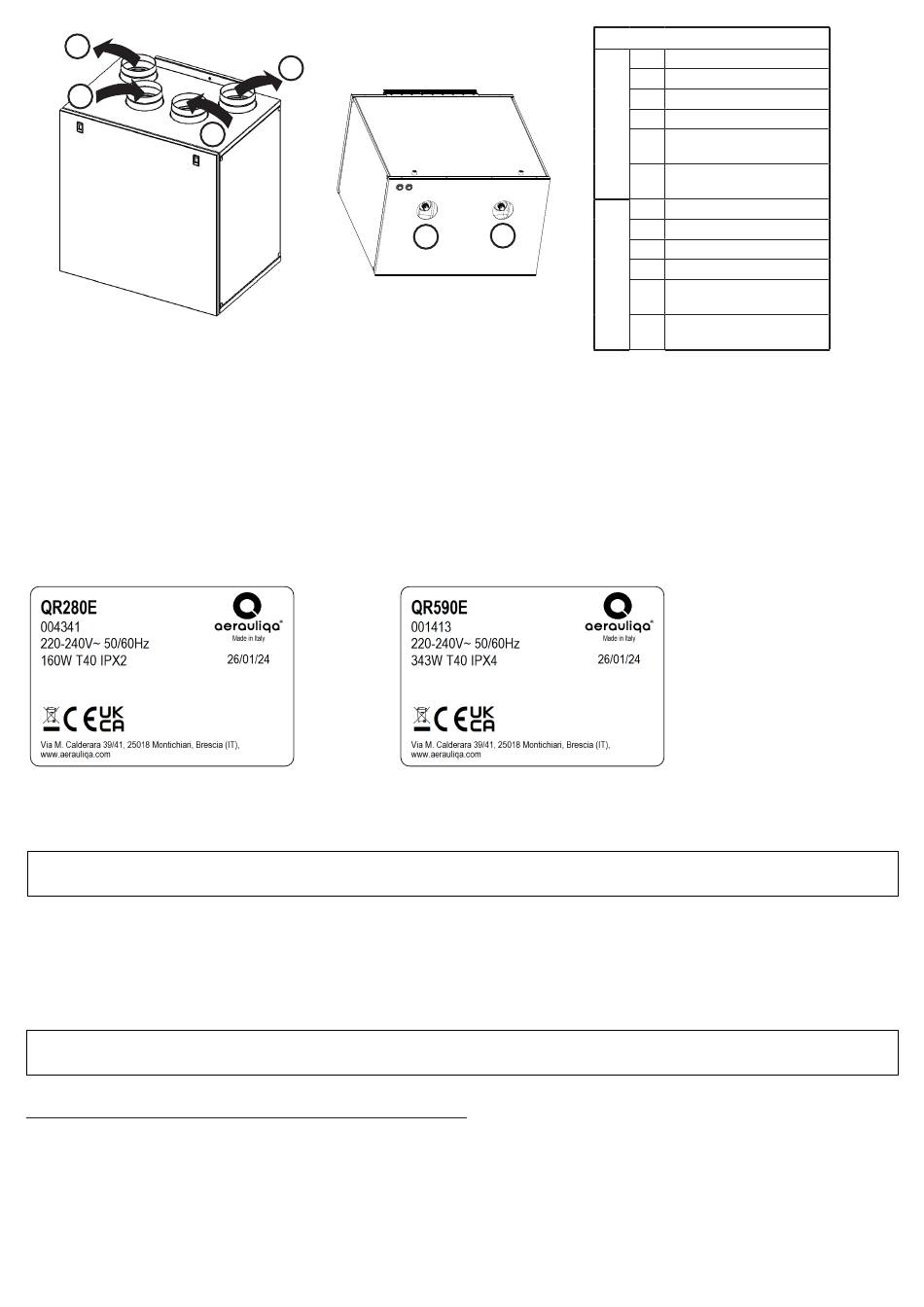

Fig. 3.b Connessioni orientamento SX e DX - QR590E.
A
24 23 22 21 20
Per ottenere l'orientamento DX eseguire le seguenti operazioni:
• Modificare l'orientamento sul CTRL-DSP (§ 7.2 - Menu installatore sul CTRL-DSP: 3 Orientamento macchina).
• Nell'unità QR590E, spostare il filtro F7 dalla sede di sinistra a quella di destra.
• Sostituire l'etichetta flussi posta sulla parte superiore dell'involucro e, se previsto, l'etichetta scarico condensa sulla parte
inferiore con quelle fornite con il manuale istruzioni.

3.4 Spazio richiesto

Assicurarsi che attorno all'unità vi sia spazio sufficiente per lo svolgimento delle attività di manutenzione (accessibilità ai filtri e
alla scatola collegamenti elettrici e rimozione dei pannelli di ispezione laterali e frontali).

3.5 Etichetta dati

Fig.3.c Etichetta dati

4 TRASPORTO E STOCCAGGIO

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Il prodotto è fornito in una scatola di cartone.
Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni fisici che possono guastare le bocche,
la carcassa, il display, ecc...
Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l'unità e i suoi componenti.

5 INSTALLAZIONE

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Questa sezione descrive come installare l'unità correttamente.
L'unità deve essere installata seguendo queste istruzioni.

5.1 Rimozione dell'imballo

Verificare che l'unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all'installazione. Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.

5.2 Dove/come installarlo

• Tutte le unità QR sono intese per installazione all'interno, in zone riscaldate.
• Montare l'unità su superfici piane (a parete).
19 18 17 16 15 14 13 12 11
C
D
19 18 17 16 15 14 13 12 11
10 9 8 7 6 5 4 3 2
E
F
SE NON SPECIFICATO: FINITURA: INTERRUZIONE
QUOTE IN MILLIMETRI BORDI NETTI NON SCALARE DISEGNO
FINITURA SUPERFICIE:
TOLLERANZE:
LINEARE:
ANGOLARE:
NOME FIRMA DATA TITOLO: QR
DISEG.
VERIF.
APPR.
FABB.
Qual. MATERIALE: N. DISEGNO fig-8
PESO: SCALA:1:1
10 9 8 7 6 5 4 3 2
ATTENZIONE
ATTENZIONE
1
T
QR590E
R
A
Ingresso aria dall'esterno
P
B Espulsione aria verso l'esterno
N
C Aria fornita all'interno
M
D
Aria estratta dall'interno
SX
L
Predisposizione scarico
E
condensa invernale
K
Predisposizione scarico
J
F
condensa estivo
H
A Aria estratta dall'interno
G
B Aria fornita all'interno
F
C
Espulsione aria verso l'esterno
E
D Ingresso aria dall'esterno
DX
D
Predisposizione scarico
E
C condensa estivo
Predisposizione scarico
B
F
condensa invernale
REVISIONE
A
A0
FOGLIO 1 DI 1
1
