5.5 Collegamento elettrico precablato

ATTENZIONE
Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione
di installazione, manutenzione ordinaria o straordinaria o collegamento elettrico!
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo devono essere
eseguite da un installatore autorizzato e in conformità alle leggi e ai regolamenti vigenti.
L'unità necessita della messa a terra.
I collegamenti interni del QCmev sono eseguiti durante l'assemblaggio in fabbrica per funzionamento a due velocità tramite
interruttore esterno non fornito (paragrafo 6.1).
L'unità viene fornita pre-cablata con:
- cavo di alimentazione (3 fili: marrone, blu, giallo/verde).
- cavo di collegamento a comando esterno (2 fili: blu, marrone).
ALIMENTAZIONE
CONTROLLO
N L

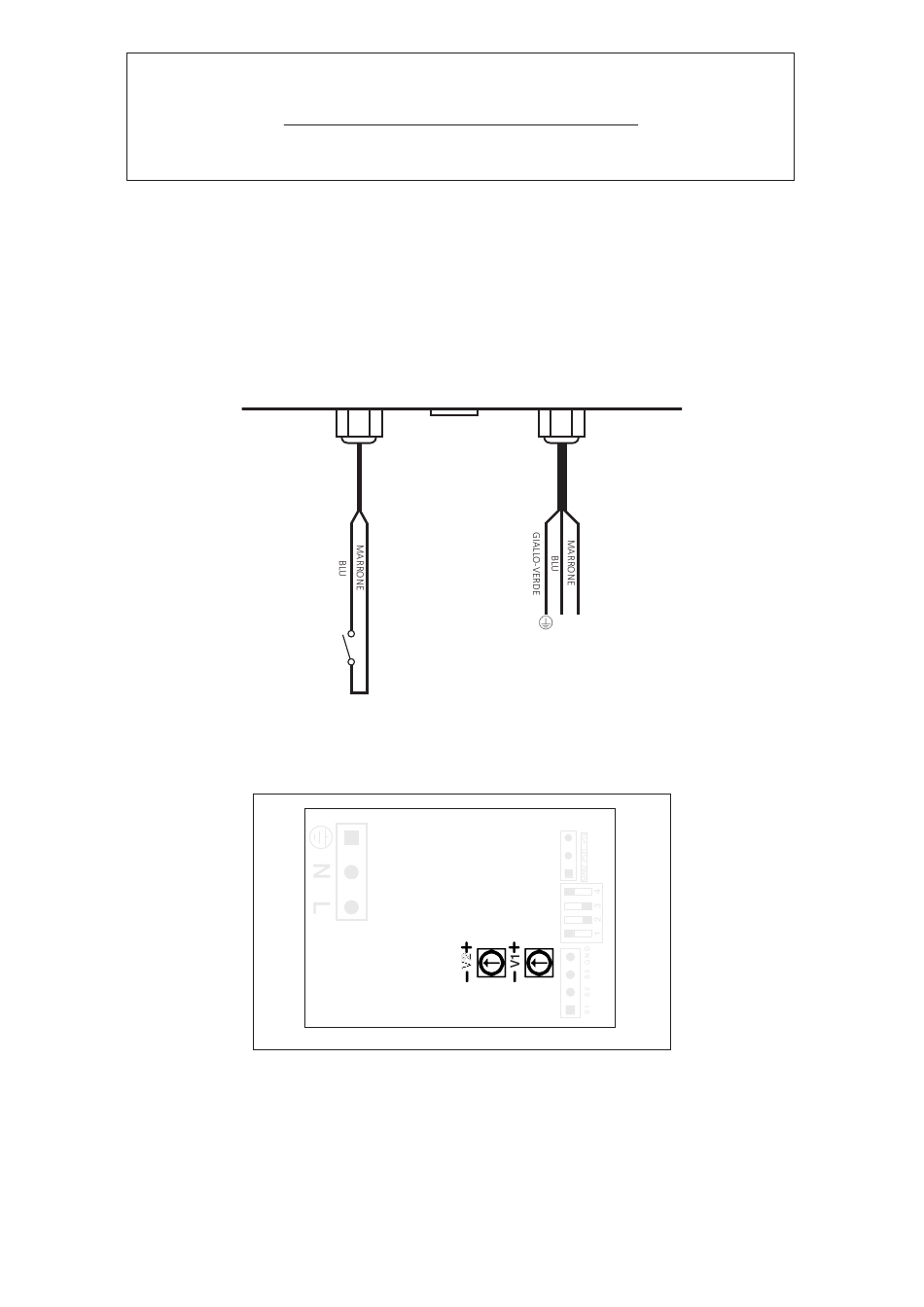

Fig. 5.i Precablaggio
Fig. 5.j Trimmer di regolazione delle velocità sulla scheda elettronica interna
