7 FUNZIONAMENTO

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
A
T21
B
T12
INTAKE
EXHAUST EXTRACT

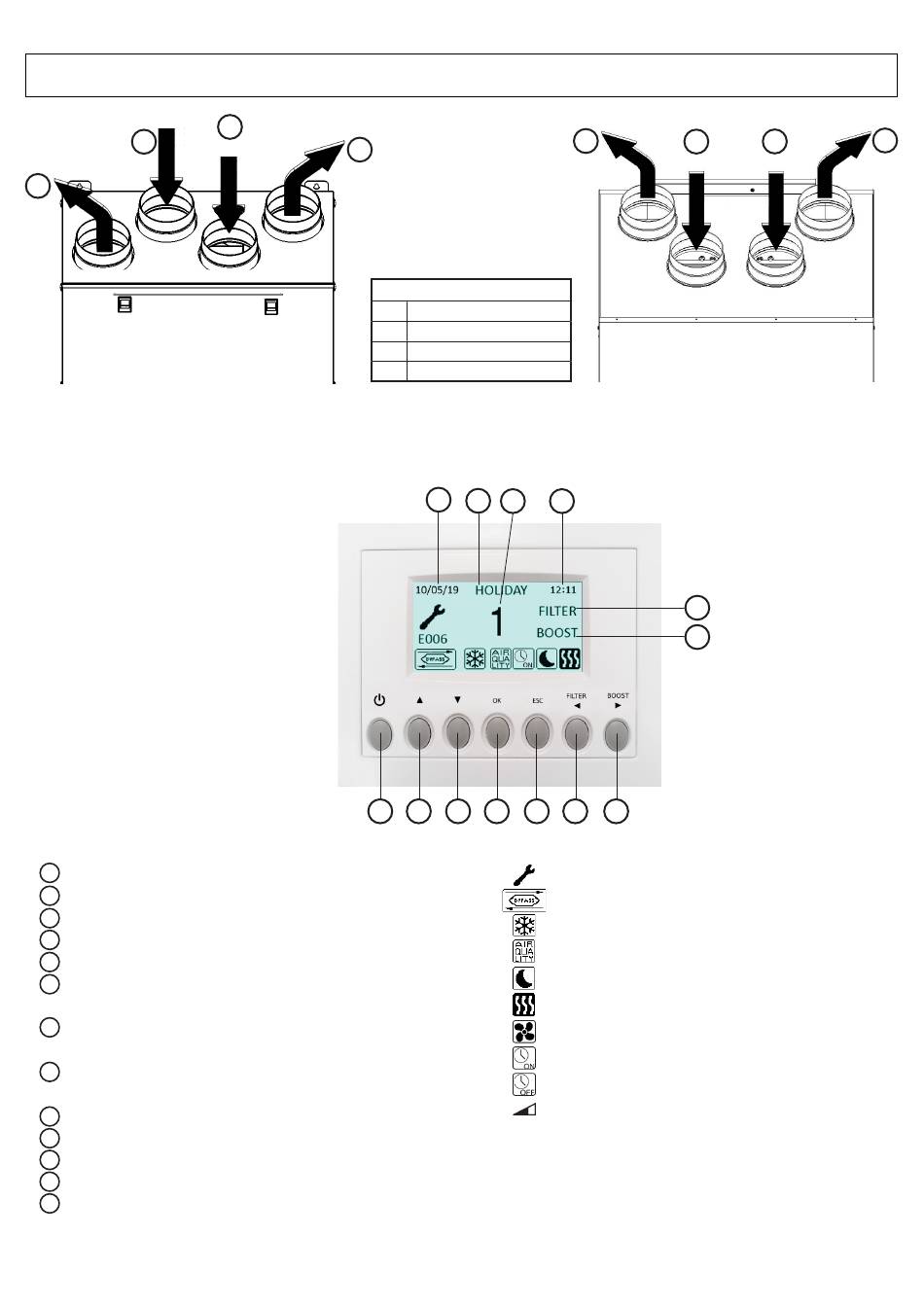

Fig. 7.a Sonde di temperatura QR280E.
In caso di orientamento DX procedere con la variazione dell'orientamento della macchina come specificato al § 3.3 - Fig. 3.a e
Fig. 3.b, affinchè le sonde di temperatura intervengano opportunamente.
a
DATA: indica la data corrente
b
MODALITA': indica la modalità di funzionamento
c VELOCITÀ: indica la velocità selezionata
d
ORA: indica l'ora
e
ALLARME FILTRO: indica che i filtri necessitano di manutenzione/sostituzione
f BOOST: indica che la velocità Boost è attivata
DISABLED: indica che il CTRL-DSP è disabilitato
g
BOOST: per attivare manualmente la velocità Boost
per spostarsi a dx nelle impostazioni del Timer settimanale
h
FILTRO: per resettare l'Allarme Filtro
per spostarsi a sx nelle impostazioni del Timer settimanale
i ESC: per uscire da una schermata o per tornare al menu precedente
j
OK: per entrare nel menu selezionato
k per scendere nella selezione delle voci del menu
l
per salire nella selezione delle voci del menu
m
per attivare/spegnere l'unità ventilante
Alcune funzioni possono essere selezionate o tramite i pulsanti del CTRL-DSP o dal menu.
D
C
T11
T22
SUPPLY
A
B
C
D
m
Fig. 7.c CTRL-DSP
ATTENZIONE
B
T12
ORIENTAMENTO SX
Ingresso aria dall'esterno
Espulsione aria verso l'esterno
Aria fornita all'interno
Aria estratta dall'interno
a
b
c d
j
l k i h
indica ALLARME ERRORE (vedere §7.3 per identificare il guasto)
indica che il Bypass è attivo
indica che l'ANTI-FROST è attivato
indica che l'ingresso IAQ è attivato (es. sensore HY, CO2)
indica che la modalità NIGHT MODE è attivata
indica che l'uscita Batteria Riscaldante è attivata
indica che la modalità Boost è attivata
indica che il Timer settimanale è attivato
indica che il Timer settimanale è disattivato
indica che la modalità SLAVE è attivata
A D
T21 T11
EXHAUST
INTAKE EXTRACT
Fig. 7.b Sonde di temperatura QR590E.
e
f
g
C
T22
SUPPLY
