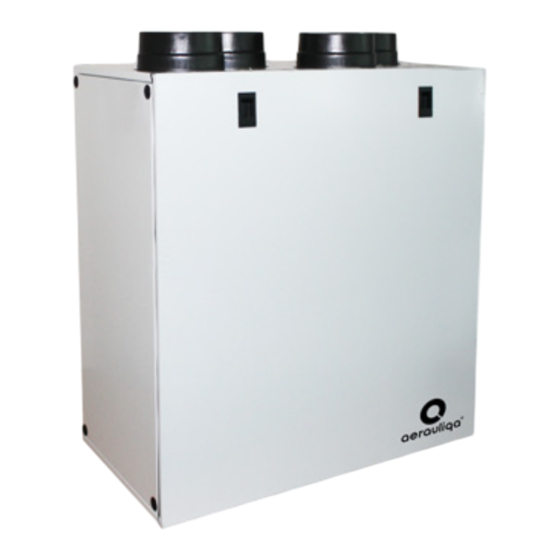

aerauliqa QR280E Instructions For Installation, Use And Maintenance Manual

Hide thumbs Also See for QR280E:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
QR280E - QR590E
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
2
I
INSTALLATION, USE AND MAINTENANCE MANUAL
30
GB
Sede operativa/Warehouse-Offices: via Mario Calderara 39/41, 25018 Montichiari (Bs) - Sede legale/Registered office: via Mario Calderara 39/41, 25018 Montichiari (Bs)
C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149 - www.aerauliqa.it - www.aerauliqa.com - info@aerauliqa.it
Aerauliqa S.r.l. si riserva il diritto di modificare/apportare migliorie ai prodotti e/o alle istruzioni di questo manuale in qualsiasi momento e senza preavviso.
Aerauliqa S.r.l. reserves the right to modify/make improvements to products and/or this instruction manual at any time and without prior notice.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QR280E and is the answer not in the manual?

Questions and answers

Related Manuals for aerauliqa QR280E

Summary of Contents for aerauliqa QR280E

  • Page 1 Sede operativa/Warehouse-Offices: via Mario Calderara 39/41, 25018 Montichiari (Bs) - Sede legale/Registered office: via Mario Calderara 39/41, 25018 Montichiari (Bs) C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149 - www.aerauliqa.it - www.aerauliqa.com - info@aerauliqa.it Aerauliqa S.r.l.

  • Page 2: Table Of Contents

     QR280E - QR590E Unità di ventilazione con recuperatore di calore entalpico Leggere questo manuale attentamente prima di utilizzare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all’occorrenza. Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da personale tecnicamente qualificato.

  • Page 3: Avvertenze E Precauzioni

    3 INFORMAZIONI DI PRODOTTO 3.1 Generale Questo documento è il Manuale di Installazione, Uso e Manutenzione delle unità di ventilazione con recupero di calore QR280E, e QR590E. Esso include informazioni di base e raccomandazioni relative all’installazione, alla messa in servizio e alle operazioni di manutenzione per assicurarne il funzionamento corretto.

  • Page 4: Dimensioni E Peso

    Aria estratta dall’interno Predisposizione scarico condensa invernale Predisposizione scarico condensa estivo Aria estratta dall’interno Aria fornita all’interno Espulsione aria verso l’esterno Ingresso aria dall’esterno Predisposizione scarico condensa estivo Predisposizione scarico condensa invernale Fig. 3.a Connessioni orientamento SX e DX - QR280E.

  • Page 5: Spazio Richiesto

    QR590E Ingresso aria dall’esterno Espulsione aria verso l’esterno Aria fornita all’interno Aria estratta dall’interno Predisposizione scarico condensa invernale Predisposizione scarico condensa estivo Aria estratta dall’interno Aria fornita all’interno Espulsione aria verso l’esterno Ingresso aria dall’esterno Predisposizione scarico condensa estivo Predisposizione scarico Fig.

  • Page 6: Installazione

    5.3 Installazione L’unità deve essere installata come segue. E’ importante che l’unità sia in posizione verticale affinché lo scarico condensa funzioni appropriatamente. QR280E Fig. 5.a Fig. 5.b Fig. 5.c Distanziali Fig.
  • Page 7 Ø125mm Ø125mm Fig. 5.h 5.a Preparare la superficie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e costruita in modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e dai regolamenti locali in vigore.
  • Page 8 Fig. 5.l Livella a bolla d’aria Livella a bolla d’aria Fig. 5.m Ø160mm Ø160mm Fig. 5.n 5.j Preparare la superficie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e costruita in modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e dai regolamenti locali in vigore.

  • Page 9: Collegamento Elettrico Precablato

    5.4 Collegamento elettrico precablato ATTENZIONE Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione ordinaria o straordinaria o collegamento elettrico! ATTENZIONE L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo devono essere eseguite da un installatore autorizzato e in conformità...

  • Page 10: Collegamenti Elettrici Aggiuntivi

    5.5 Collegamenti elettrici aggiuntivi ATTENZIONE Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione ordinaria o straordinaria o collegamento elettrico! ATTENZIONE L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo devono essere eseguite da un installatore autorizzato e in conformità...

  • Page 11: Messa In Servizio

    Le figura 6. a-d rappresenta la curva di prestazione alle diverse regolazioni del segnale 0-10V fornito ai motori. L’assorbimento indicato si riferisce ai 2 motori. Le figura 6. b-e rappresentano i dati dello scambiatore entalpico Le tabelle 6. c-f indicano i livelli sonori alle diverse velocità. QR280E Velocità Posizione A (min) G (max) Fig.
  • Page 12 Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A) Velocità 100% Lato immissione aria dall’esterno (Intake) Lato immissione aria verso l’interno (Supply) Lato estrazione aria dall’interno (Extract) Lato espulsione aria verso l’esterno (Exhaust) Involucro (Breakout) Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A) Velocità...
  • Page 13 QR590E Velocità Posizione A (min) G (max) Fig. 6.d Curva di immissione in accordo al Reg. 1253/2014 (ErP). Prodotto testato senza filtro F7. Portata d’aria - m Curva di efficienza termica Fig. 6.e Dati dello scambiatore Curva di efficienza igrometrica entalpico condizioni di prova: Aria interna 25°C 50% UR Aria esterna 5°C 70% UR...

  • Page 14: Prima Di Avviare Il Sistema

    Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A) Velocità 100% Lato immissione aria dall’esterno (Intake) Lato immissione aria verso l’interno (Supply) Lato estrazione aria dall’interno (Extract) Lato espulsione aria verso l’esterno (Exhaust) Involucro (Breakout) Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A) Velocità...

  • Page 15: Funzionamento

    Espulsione aria verso l’esterno Aria fornita all’interno Aria estratta dall’interno Fig. 7.a Sonde di temperatura QR280E. Fig. 7.b Sonde di temperatura QR590E. In caso di orientamento DX procedere con la variazione dell’orientamento della macchina come specificato al § 3.3 - Fig. 3.a e Fig.

  • Page 16: Menu Utente Sul Ctrl-Dsp

    Dopo la prima accensione dell’unità, il CTRL-DSP mostra la seguente schermata: Fig. 7.d Schermata avvio del CTRL-DSP. E’ possibile variare la velocità manualmente tra velocità 1-2-3 usando  oppure . 7.1 Menu utente sul CTRL-DSP Per entrare nel Menu utente premere OK o ESC. Per uscire dal Menu utente premere ESC o attendere circa 60 secondi.
  • Page 17 Permette di selezionare la velocità massima (Boost). Menu utente Premere OK per selezionarla. 1 Selezione Modalità Scegliere tra “Assente” o “Presente” usando  oppure . 2 Boost Premere OK per selezionare e tornare al menu precedente. 3 Durata Boost Impostazione di fabbrica (DEFAULT): Assente. 4 Reset Allarme FILTRO 5 Night Mode La velocità...

  • Page 18: Menu Installatore Sul Ctrl-Dsp

    Permette di impostare le fasce orarie e le velocità di funzionamento per tutto l’arco della Menu utente settimana quando l’unità è settata in Modalità Normale 3V. 1 Selezione Modalità Premere OK per selezionare. 2 Boost Scegliere tra “Assente” o “Presente” usando  oppure . 3 Durata Boost Premere OK per selezionare.
  • Page 19 Permette di selezionare la lingua tra English, Italiano, Deutsch, Čeština, Slovenský, Français, Menu installatore Español, Polish, 中国, Magyar e Русский. 1 Selezione lingua Premere OK per entrare. 2 Data/ora Scegliere la lingua usando  oppure . 3 Orientamento macchina Premere OK per selezionare. 4 Modalità...
  • Page 20 Da selezionare nel caso in cui sia presente un elemento riscaldante esterno (non fornito). Menu installatore Premere OK per entrare. 8 Riscaldamento 10 Impostazione Velocità “1 Batteria riscaldante” 11 Bilanciamento Portate Premere OK per entrare. 12 Filtro F7 Scegliere tra “Assente/PRE/POST” usando  oppure . 13 Intervallo Allarme Filtro Premere OK per selezionare.
  • Page 21 12 Filtro F7 Impostazione di fabbrica (DEFAULT) dell’unità QR590E: Presente. 13 Intervallo Allarme Filtro Impostazione di fabbrica (DEFAULT) dell’unità QR280E: Assente. Permette di impostare la temporizzazione dell’“Allarme Filtro”: il sistema è provvisto di un Menu installatore timer che attiva il segnale FILTER (Fig. 7c - ) sul display a intervalli regolari.
  • Page 22 Permette di attivare un breve ciclo di funzionamento dei ventilatori a velocità 100% per due Menu installatore volte durante l’arco della giornata. 15 Pressione Costante Premere OK per entrare. 17 Scarico periodico Scegliere tra “Assente” o “Presente” usando  oppure . 18 Ore di funzionamento unità...

  • Page 23: Funzionalità Aggiuntive

    Permette di impostare il contrasto LCD. Menu installatore Premere OK per entrare. 21 Carica impostazioni Aumentare/diminuire il contrasto usando  oppure . 22 Reset Impostazioni di Fabbrica Premere OK per confermare. 23 Contrasto 24 Backlight 25 Debug page Permette di impostare il contrasto LCD. Menu installatore Premere OK per entrare.

  • Page 24: Manutenzione Ordinaria E Straordinaria

    TERMISTORE VENTILATORE DI IMMISIONE VENTILATORE DI ESPULSIONE SCHEDA COLLEGAMENTI ELETTRICI INGRESSO AGGIUNTIVO CAVI CAVO DI CONTROLLO CAVO DI ALIMENTAZIONE CAVO SENSORE ESTERNO Fig. 8.a Componenti interni QR280E QR590E FILTRO G4 FILTRO F7 SE NON SPECIFICATO: FINITURA: INTERRUZIONE NON SCALARE DISEGNO...

  • Page 25: Descrizione Dei Componenti

    Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione ordinaria o straordinaria o collegamento elettrico! QR280E • Tenere la superficie dell’unità pulita dalla polvere. • Pulire i filtri con un aspirapolvere seguendo le seguenti illustrazioni (Fig. 8.c-d-e-f) quando il segnale FILTER (Fig. 7.c - appare sul display.

  • Page 26: Manutenzione Straordinaria

    L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo devono essere eseguite da un installatore autorizzato e in conformità alle leggi e ai regolamenti vigenti. QR280E • Tenere la superficie dell’unità pulita dalla polvere. • Pulire i filtri con un aspirapolvere seguendo le seguenti illustrazioni (Fig. 8.k-l-m-n) quando il segnale FILTER (Fig. 7.c - appare sul display.
  • Page 27 Fig. 8.m Fig. 8.n • Pulire lo scambiatore ogni anno con un aspirapolvere. La necessità di eseguire questa operazione può variare da caso in caso a seconda delle condizioni ambientali interne ed esterne e della frequenza con la quale vengono puliti i filtri (Fig. 8.k-l-o-p). Fig.
  • Page 28 Fig. 8.r Fig. 8.s Fig. 8.t Fig. 8.u • Pulire lo scambiatore ogni anno con un aspirapolvere seguendo le seguenti illustrazioni Fig. 8.r-s-v. La necessità di eseguire questa operazione può variare da caso in caso a seconda delle condizioni ambientali interne ed esterne e della frequenza con la quale vengono puliti i filtri.

  • Page 29: Risoluzione Guasti

    8.5 Risoluzione guasti I ventilatori non si attivano 1. Verificare che l’unità sia sotto tensione. 2. Verificare che tutti i collegamenti funzionino correttamente (collegamenti nella scatola collegamenti elettrici e al gruppo dei ventilatori in immissione ed estrazione). Volume d’aria ridotto 1.
  • Page 30 QR280E - QR590E Heat Recovery Ventilation Unit with enthalpic heat exchanger Read this manual carefully before using the product and keep it in a safe place for reference as necessary. This product was constructed up to standard and in compliance with regulations relating to electrical equipment and must be installed by technically qualified personnel.
  • Page 31 3 PRODUCT INFORMATION 3.1 General This is the Installation, Use and Maintenance Manual of the heat recovery ventilation units, models QR280E and QR590E. This manual consists of basic information and recommendations concerning installation, commissioning, use and service operations to ensure a proper fail-free operation of the unit.
  • Page 32 Winter condensate drainage option Summer condensate drainage option Extract air from inside Supply air to inside Exhaust air to outside RIGHT Intake air from outside Summer condensate drainage option Winter condensate drainage option Fig. 3.a Connections in LEFT and RIGHT orientation - QR280E.
  • Page 33 QR590E Intake air from outside Exhaust air to outside Supply air to inside LEFT Extract air from inside Winter condensate drainage option Summer condensate drainage option Extract air from inside Supply air to inside Exhaust air to outside RIGHT Intake air from outside Summer condensate drainage option Winter condensate drainage option Fig.
  • Page 34 5.3 Installation The unit must be installed in the following position. It is important that the unit is vertical in order for the condensation drainage to work properly. QR280E Fig. 5.a Fig. 5.b Fig. 5.c Spacers Fig.
  • Page 35 Ø125mm Ø125mm Fig. 5.h 5.a Prepare the surface where the unit is to be mounted. Make sure that the surface is flat, levelled and that it supports the weight of the unit. Perform the installation in accordance with local rules and regulations. 5.b Drill the holes in the wall.
  • Page 36 Fig. 5.l Spirit level Spirit level Fig. 5.m Ø160mm Ø160mm Fig. 5.n 5.j Prepare the surface where the unit is to be mounted. Make sure that the surface is flat, levelled and that it supports the weight of the unit. Perform the installation in accordance with local rules and regulations. Use the wall fixing bracket as template to indicate where to drill the holes in the wall: make sure it is at spirit level.
  • Page 37 5.4 Precabled electric connections WARNING Make sure that the mains supply to the unit is disconnected before performing any installation, service, maintenance or electrical work! WARNING The installation and service of the unit and complete ventilation system must be performed by an authorized installer and in accordance with local rules and regulations.
  • Page 38 5.5 Additional electric connections WARNING Make sure that the mains supply to the unit is disconnected before performing any installation, service, maintenance or electrical work! WARNING The installation and service of the unit and complete ventilation system must be performed by an authorized installer and in accordance with local rules and regulations.
  • Page 39 Figures 6. a-d below show performance curve at different settings of the 0-10V signal to the motors. Consumption refers to the 2 motors. Figures 6. b-e indicate the data of the enthalpic heat exchanger. Tables 6. c-f indicate the sound level at the different speeds. QR280E Curve Speed % A (min) G (max) Fig.
  • Page 40 Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 100% Intake Supply Extract Exhaust Breakout Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 80% Intake Supply Extract Exhaust Breakout Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 60% Intake Supply...
  • Page 41 QR590E Curve Speed % A (min) G (max) Fig. 6.d Intake curve according to Reg. 1253/2014 (ErP). Product tested without filter F7. Portata d’aria - m Thermical efficiency curve Curva di efficienza termica Fig. 6.e Data of the enthalpic heat Curva di efficienza igrometrica Hygrometric efficiency curve exchanger.
  • Page 42 Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 100% Intake Supply Extract Exhaust Breakout Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 80% Intake Supply Extract Exhaust Breakout Lw dB - SOUND POWER OCTAVE BAND Lp dB(A) Speed 60% Intake Supply...
  • Page 43 Supply air to inside Extract air from inside Fig. 7.a QR280E temperature probes. Fig. 7.b QR590E temperature probes. In case of RIGHT orientation, follows instructions as per § 3.3 - Fig. 3.a and Fig. 3.b in order to get the temperature probes operate correctly.
  • Page 44 When powered on, the CTRL-DSP displays as follows: Fig. 7.d CTRL-DSP operation screen The speed (1-2-3) can be manually changed using  or . 7.1 User Menu on CTRL-DSP To enter the User Menu press OK or ESC. To exit the User Menu press ESC or wait for about 60 seconds. Select the menu item using ...
  • Page 45 It allows to select the maximum speed (Boost). User Menu Press OK to select. 1 Mode Selection Choose NO or YES using  or . 2 Boost Press OK to select and go back to the previous menu. 3 Boost Duration Factory setting (DEFAULT): NO.
  • Page 46 It allows to set the time slots and the operating speeds throughout the week when the unit is User Menu set to Normal Mode 3V. 1 Mode Selection Press OK to select. 2 Boost Choose NO or YES using  or . 3 Boost Duration Press OK to select.
  • Page 47 It allows to select one language among English, Italiano, Deutsch, Čeština, Slovenský, Français, Installer Menu Español, Polish, 中国, Magyar and Русский. 1 Language Press OK to enter. 2 Date/time Select the language using  or . 3 Machine orientation Press OK to select. 4 Normal Mode Factory setting (DEFAULT): English.
  • Page 48 To be selected only in case an external heating element (not supplied with the unit) is used. Installer Menu Press OK to enter. 8 Heating 10 Speed setting “1 Heater” 11 Airflow Balancing Press OK to enter. 12 F7 filter Choose NO/PRE/POST using ...
  • Page 49 12 F7 filter Factory setting (DEFAULT) for QR590E: YES. 13 Filter Alarm interval Factory setting (DEFAULT) for QR280E: NO. It allows to set the Filter Alarm period: the system has a timer which activates the Filter Installer Menu warning (Fig. 7c - ) on the LCD at regular intervals.
  • Page 50 It allows to activate a short operation cycle of the fans at 100% speed for twice in a day. Installer Menu Press OK to enter. 15 Constant Pressure Choose NO or YES using  or . 17 Periodic purge Factory setting (DEFAULT): NO. 18 Working Hours Counter 19 ModBus settings If “YES”...
  • Page 51 It allows to set the LCD contrast. Installer Menu Press OK to enter. 21 Load Settings Increase/decrease the contrast using  or . 22 Restore Default Settings Press OK to confirm. 23 Contrast 24 Backlight 25 Debug page It allows to set the LCD contrast. Installer Menu Press OK to enter.
  • Page 52 FAN, INTAKE AIR FAN, EXHAUST AIR ELECTRICAL CONNECTION BOARD ADDITIONAL CABLE ENTRY CONTROL CABLE SUPPLY CABLE CABLE FOR REMOTE SENSOR internal components Fig. 8.a QR280E QR590E G4 FILTER F7 FILTER SE NON SPECIFICATO: FINITURA: INTERRUZIONE QUOTE IN MILLIMETRI BORDI NETTI...
  • Page 53 Make sure that the mains supply to the unit is disconnected before performing any installation, service, maintenance or electrical work! QR280E • Keep the unit surface free from dust. • Clean the filters with a vacuum cleaner following the below illustrations (Fig. 8.c-d-e-f) when the FILTER signal (Fig. 7.c - is displayed on LCD.
  • Page 54 The installation and service of the unit and complete ventilation system must be performed by an authorized installer and in accordance with local rules and regulations. QR280E • Keep the unit surface free from dust. • Clean the filters with a vacuum cleaner following the below illustrations (Fig. 8.k-l-m-n) when the FILTER signal (Fig. 7.c - is displayed on LCD.
  • Page 55 Fig. 8.m Fig. 8.n • Clean the heat exchanger every year with a vacuum cleaner. The actual need to perform this operation may vary depending on indoor and outdoor ambient conditions and on frequency of filter cleaning (Fig. 8.k-l-o-p). Fig. 8.o Fig.
  • Page 56 Fig. 8.r Fig. 8.s Fig. 8.t Fig. 8.u • Clean the heat exchanger every year with a vacuum cleaner following the below illustrations Fig. 8.r-s-v. The actual need to perform this operation may vary depending on indoor and outdoor ambient conditions and on frequency of filter cleaning. Fig.
  • Page 57 8.5 Troubleshooting Fans do not start 1. Check that main supply gets to the unit. 2. Check that all connections are working (all connections in terminal box and fast couplings of intake and exhaust air fans). Reduced airflow 1. Check setting of fan speed on the CTRL-DSP (controller supplied). 2.
  • Page 58 NOTE...
  • Page 59 NOTE...

  • Page 60: Fiche Tecnica Erp

    10. Direttiva ErP - Regolamenti 1253/2014 - 1254/2014 ErP Directive - Regulations 1253/2014 - 1254/2014 a) Marchio - Mark AERAULIQA AERAULIQA b) Modello - Model QR280E QR590E c) Classe SEC - SEC class c1) SEC climi caldi - SEC warm climates kWh/m -14,3...
