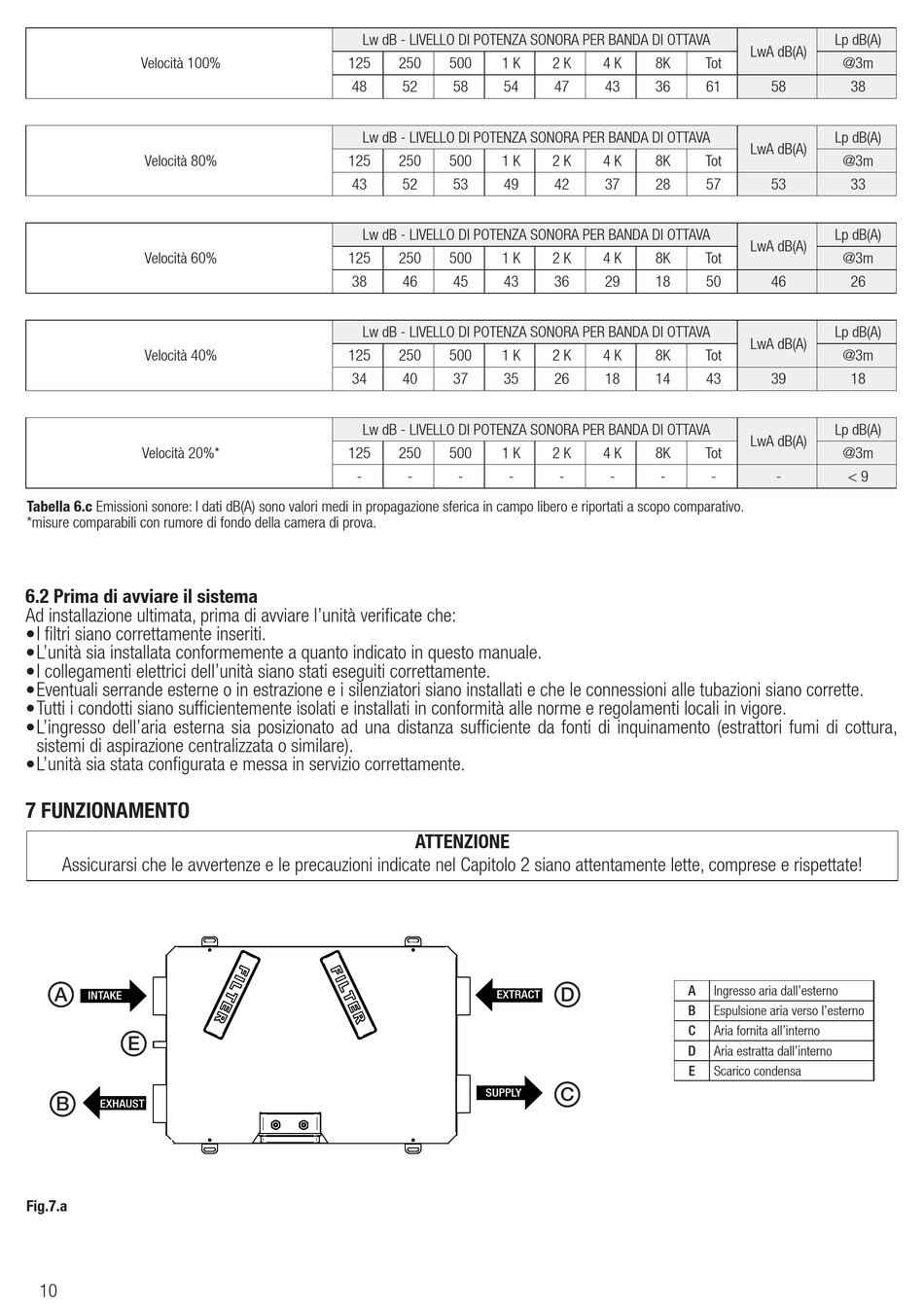

Prima Di Avviare Il Sistema; Funzionamento - aerauliqa QR120P-I Installation, Use & Maintenance Manual

Velocità 100%
Velocità 80%
Velocità 60%
Velocità 40%
Velocità 20%*
Tabella 6.c Emissioni sonore: I dati dB(A) sono valori medi in propagazione sferica in campo libero e riportati a scopo comparativo.
*misure comparabili con rumore di fondo della camera di prova.

6.2 Prima di avviare il sistema

Ad installazione ultimata, prima di avviare l'unità verificate che:
• I filtri siano correttamente inseriti.
• L 'unità sia installata conformemente a quanto indicato in questo manuale.
• I collegamenti elettrici dell'unità siano stati eseguiti correttamente.
• E ventuali serrande esterne o in estrazione e i silenziatori siano installati e che le connessioni alle tubazioni siano corrette.
• T utti i condotti siano sufficientemente isolati e installati in conformità alle norme e regolamenti locali in vigore.
• L 'ingresso dell'aria esterna sia posizionato ad una distanza sufficiente da fonti di inquinamento (estrattori fumi di cottura,
sistemi di aspirazione centralizzata o similare).
• L 'unità sia stata configurata e messa in servizio correttamente.

7 FUNZIONAMENTO

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
OUTSIDE
AIR
A
INTAKE
CONDENSATION
DRAIN
E
B
EXHAUST
EXAUST
AIR
Fig.7.a
10
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA
125 250
48 52
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA
125 250
43 52
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA
125 250
38 46
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA
125 250
34 40
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA
125 250
- -
ATTENZIONE
RETURN RETURN
AIR AIR
SUPPLY SUPPLY
AIR AIR
O O
500 1 K 2 K 4 K
58 54 47 43
500 1 K 2 K 4 K
53 49 42 37
500 1 K 2 K 4 K
45 43 36 29
500 1 K 2 K 4 K
37 35 26 18
500 1 K 2 K 4 K
- - - -
RETURN
AIR
D
EXTRACT
C
SUPPLY
SUPPLY
AIR
16 16
LwA dB(A)
8K Tot
36 61 58
LwA dB(A)
8K Tot
28 57 53
LwA dB(A)
8K Tot
18 50 46
LwA dB(A)
8K Tot
14 43 39
LwA dB(A)
8K Tot
- - -
A Ingresso aria dall'esterno
B Espulsione aria verso l'esterno
C
Aria fornita all'interno
D Aria estratta dall'interno
E
Scarico condensa
O 16
Lp dB(A)
@3m
38
Lp dB(A)
@3m
33
Lp dB(A)
@3m
26
Lp dB(A)
@3m
18
Lp dB(A)
@3m
