Para instalar la cuchilla de corte (Fig. 29)
AVISO: Para reinstalar o reemplazar la cuchilla, asegúrese de que
todas las piezas se reinstalen en el orden exacto en que se retiren
(Fig. 28b).
1. Si la brida se retira durante la remoción de la cuchilla, alinéela
primero con el eje del motor y luego ensámblela en la posición
correcta.
2. Mientras usa guantes protectores, posicione la cuchilla sobre
la brida con la superficie marcada con las palabras "THIS SIDE
FACING GRASS" (ESTE LADO ORIENTADO HACIA EL PASTO)
orientadas hacia el exterior (Fig. 29a).
3. Alinee la arandela con el eje del motor y móntela en el eje del
motor.
4. Monte el perno en el eje del motor. Apriete el perno con las
manos en el sentido de las agujas del reloj.
5. Mueva la cuchilla con la mano para alinear los dos agujeros de
la cuchilla con los dos agujeros de la brida (Fig. 29a).
6. Coloque un destornillador o una varilla metálica con un
diámetro de 1/4 de pulgada (6,35 mm) o un poco menos (p.
ej., una broca) en el agujero alineado de la cuchilla y la brida
para que actúe como estabilizador. Coloque otro destornillador
u otra varilla metálica con un diámetro de 5/16 de pulgada (8
mm) o un poco menos en el agujero de fijación ubicado en el
motor para que actúe como estabilizador (Fig. 29b).
7. Utilice una llave de torsión de 9/16 de pulgada (14 mm) para
apretar el perno en el sentido de las agujas del reloj. La fuerza
de torsión recomendada para el perno de la cuchilla es de 36-
41 pies-lb (50-55 Nm).
8. Repita los pasos con la segunda cuchilla, en caso de que sea necesario.
9. Reensamble la plataforma en el tractor tal y como se indica en la sección "REMOCIÓN DE LA PLATAFORMA" de
este manual.
ADVERTENCIA: Asegúrese de que la cuchilla esté asentada correctamente y que el perno de la cuchilla esté apretado
de acuerdo con las especificaciones de fuerza de torsión indicadas anteriormente. El hecho de no instalar correctamente
la cuchilla podría hacer que esta se afloje y cause posibles lesiones corporales graves.
TRACTOR CORTADOR DE CÉSPED ELÉCTRICO DE ION LITIO DE 56 V — TR4200/TR4200-FC

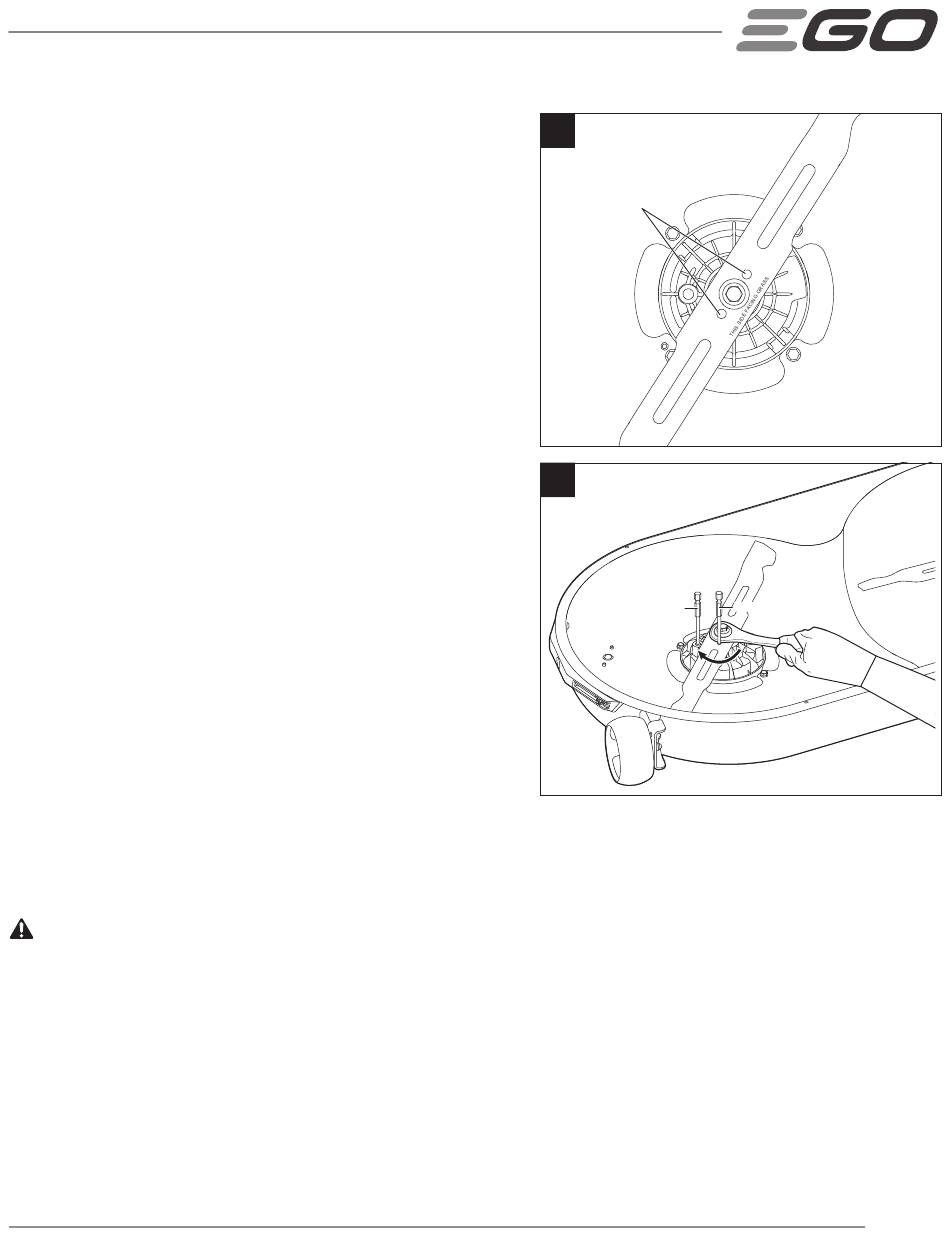

29a
